Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Сборка тормоза;Brake assembly
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
7
8
9
10
10
11
11.1
11.2
11.3
12
13
14
15
16
17
18
18.1
18.2
19
19
20
21
22
23
24
25
26
27
28

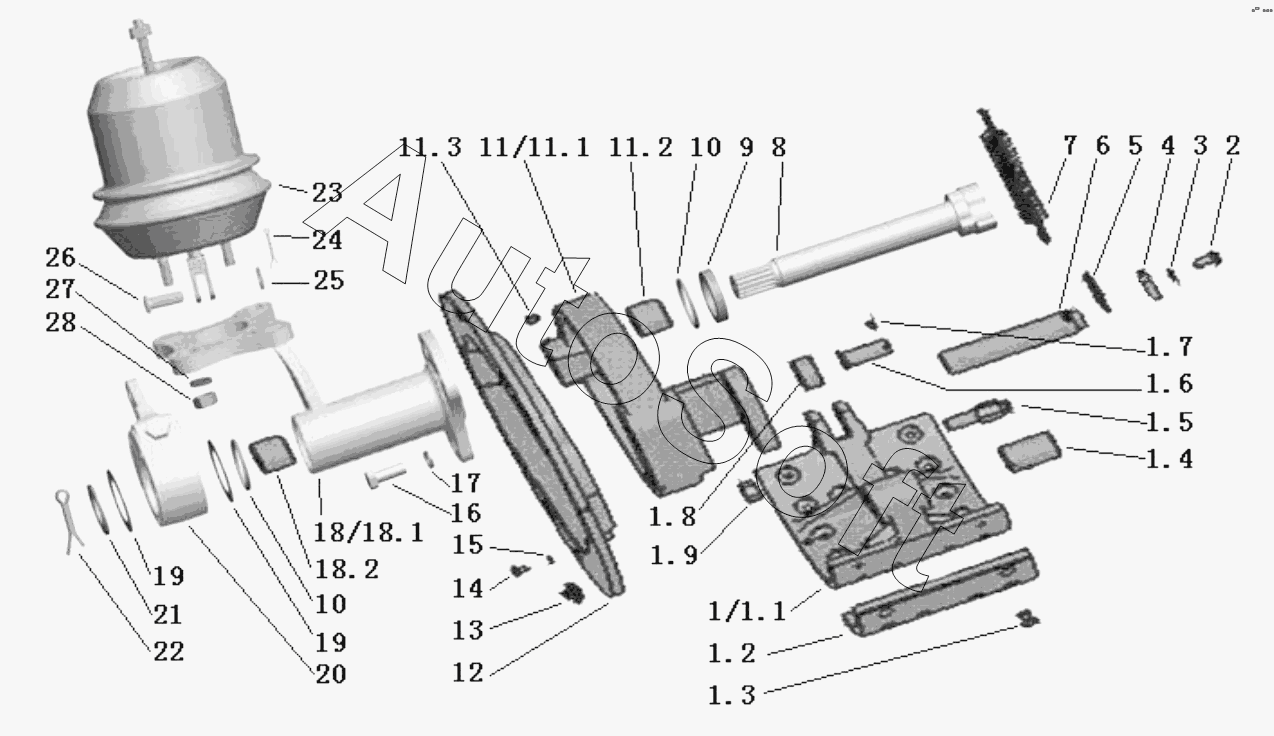

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Rear brake shoe assembly | |
| 1.1 | H***1 | Brake shoe | |
| 1.2 | H***2 | Friction piece-rear brake shoe | |
| 1.3 | Q***6 | Revit | |
| 1.4 | H***3 | Bushing - rear brake shoe | |
| 1.5 | H***6 | Return spring pin | |
| 1.6 | H***5 | Roller shaft | |
| 1.7 | Q***6 | Шплинт | |
| 1.8 | H***4 | Roller | |
| 1.9 | Q***6 | Nut | |
| 10 | 3***1 | O ring | |
| 11 | H***0 | Rear brake bottom plate assembly | |
| 11.1 | H***1 | Rear brake plate | |
| 11.2 | H***2 | Camshaft bushing | |
| 11.3 | Q***1 | Масленка | |
| 12 | H***4 | Dust cover | |
| 13 | H***5 | Dust cover clogged | |
| 14 | Q***2 | Hex bolt | |
| 15 | Q***6 | Шайба | |
| 16 | Q***5 | Болт | |
| 17 | Q***4 | Шайба пружинная | |
| 18 | H***0 | Rear left/right bracket with bushing assembly | |
| 18.1 | H***1 | Left/right air chamber bracket | |
| 18.2 | H***2 | Air chamber bracket bushing | |
| 19 | H***3 | Large adjustment shim | |
| 2 | Q***0 | Болт | |
| 20 | H***0 | Adjustment arm assembly | |
| 21 | H***4 | Small adjustment shim | |
| 22 | Q***6 | Cotter pin | |
| 23 | H***0 | Left/right brake chamber assembly | |
| 24 | Q***8 | Cotter pin | |
| 25 | Q***4 | Шайба | |
| 26 | Q***0 | Фиксатор | |
| 27 | Q***6 | Heavy-duty spring washer | |
| 28 | Q***6 | Гайка № 1 | |
| 3 | Q***0 | Шайба | |
| 4 | H***3 | Lock sheet | |
| 5 | H***2 | Limit plate | |
| 6 | H***1 | Horseshoe | |
| 7 | H***6 | Shoe return spring | |
| 8 | H***2 | Brake cam | |
| 9 | H***2 | The spacer ring |
