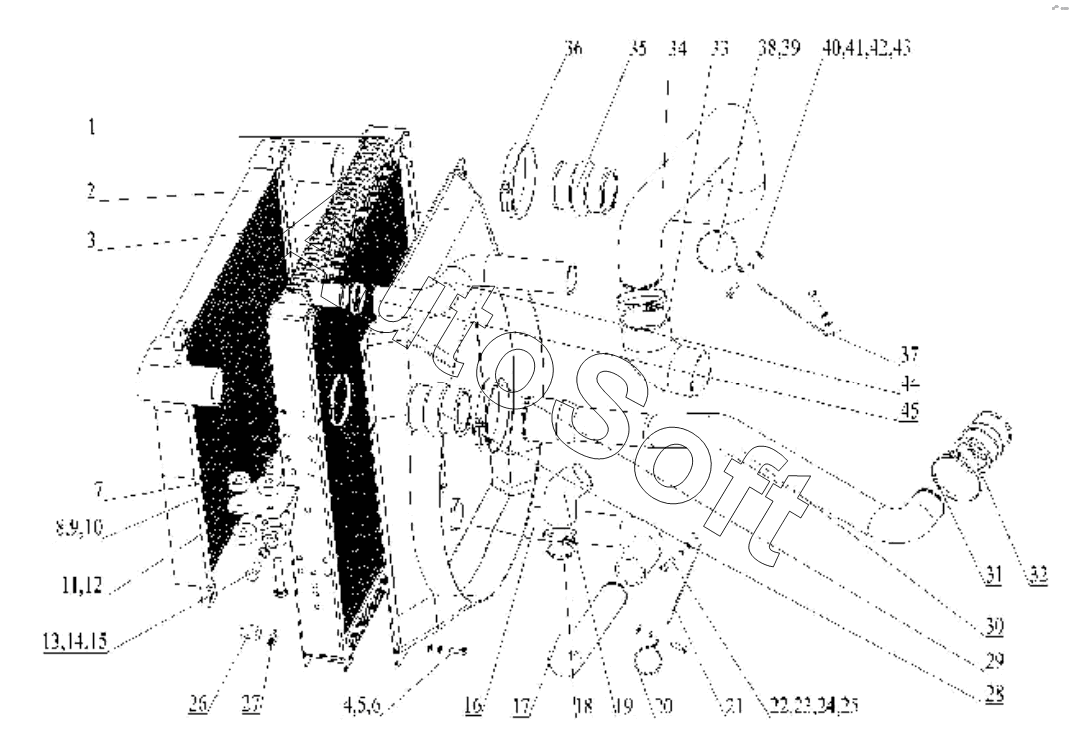

Каталог запасных частей к технике: Shaanxi Shacman SX1255GP4 (2016). Система охлаждения (WP6.220E40);Cooling system (WP6.220E40)
45
44
12
22
21
20
19
18
17
16
15
14
13
23
11
10
9
8
7
6
5
4
3
2
33
43
42
41
40
39
38
37
36
35
34
1
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***L | Radiator assembly | |
| 2 | B***0 | Intercooler assembly | |
| 3 | B***C | Fan guard assembly | |
| 4 | Q***0 | Болт | |
| 5 | Q***8 | Шайба | |
| 6 | Q***8 | Шайба пружинная | |
| 7 | B***0 | Rubber cushion | |
| 8 | Q***5 | Hex nut | |
| 9 | Q***0 | Nut | |
| 10 | Q***0 | Шайба | |
| 11 | B***C | Radiator left support | |
| 12 | B***C | Radiator right support | |
| 13 | Q***0 | Болт | |
| 14 | Q***0 | Шайба | |
| 15 | Q***0 | Шайба | |
| 16 | B***7 | Engine water inlet pipe | |
| 17 | B***A | Connecting pipe of water inlet | |
| 18 | Q***0 | B-type worm drive hose strap | |
| 19 | B***7 | Connecting pipe of water inlet | |
| 20 | B***5 | Clip | |
| 21 | B***4 | Engine water inlet pipe support | |
| 22 | Q***5 | Болт | |
| 23 | Q***8 | Гайка | |
| 24 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 25 | Q***8 | Шайба пружинная | |
| 26 | B***0 | Nozzle plug | |
| 27 | Q***7 | Хомут | |
| 28 | B***7 | Silicone tube | |
| 29 | B***8 | T- type bolt clamp | |
| 30 | B***8 | Inter-cooling intake pipe | |
| 31 | B***4 | T- type bolt clamp | |
| 32 | B***2 | Silicone tube | |
| 33 | B***2 | Inter-cooling freeing pipe | |
| 34 | B***9 | Inter-cooling freeing pipe | |
| 35 | B***7 | Silicone tube | |
| 36 | B***4 | T- type bolt clamp | |
| 37 | B***A | Cold tube support | |
| 38 | B***A | Clip | |
| 39 | B***0 | Rubber mat skin | |
| 40 | Q***0 | Болт | |
| 41 | Q***8 | Гайка | |
| 42 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 43 | Q***8 | Шайба пружинная | |
| 44 | B***A | Engine water outlet pipe | |
| 45 | Q***4 | Clip | |
| 46 | B***0 | Air removing pipe | |
| 47 | B***2 | Air removing pipe | |
| 48 | B***0 | Air removing pipe | |
| 49 | B***8 | Connecting pipe of air removing pipe | |
| 50 | Q***4 | Type B worm drive hose clamp | |
| 51 | Q***6 | C-type worm drive hose strap | |
| 52 | B***0 | Auxiliary radiator assembly | |
| 53 | Q***8 | Plug | |
| 54 | Q***8 | Шайба уплотнительная | |
| 55 | Q***0 | Hex bolt | |
| 56 | Q***0 | Болт | |
| 57 | Q***8 | Шайба | |
| 58 | Q***8 | Шайба пружинная | |
| 59 | B***0 | Compensating water pipe | |
| 60 | B***1 | Connecting pipe of compensating water pipe | |
| 61 | B***8 | Compensating water pipe | |
| 62 | Q***8 | Хомут | |
| 63 | B***7 | Compensating water pipe support | |
| 64 | Q***4 | Clip | |
| 65 | Q***0 | Болт | |
| 66 | Q***6 | Nut | |
| 67 | Q***6 | Шайба | |
| 68 | Q***6 | Шайба | |
| 69 | B***3 | Warm air inlet pipe | |
| 70 | B***3 | Warm air inlet pipe | |
| 71 | Q***0 | Pipe clamp | |
| 72 | Q***7 | Хомут | |
| 73 | Q***2 | Хомут | |
| 74 | Q***0 | Болт | |
| 75 | Q***8 | Гайка | |
| 76 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 77 | Q***8 | Шайба пружинная | |
| 78 | B***A | Heated air inlet water rubber hose | |
| 79 | B***A | Heated air backwater rubber hose | |
| 80 | B***A | Connecting pipe of warm air pipe | |
| 81 | Q***5 | Hex.screw | |
| 82 | Q***8 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | |
| 83 | Q***8 | Шайба пружинная | |
| 84 | B***0 | The pipe switch | |
| 85 | Q***7 | Хомут | |
| 86 | B***1 | Indicates a sticker heater switch |
