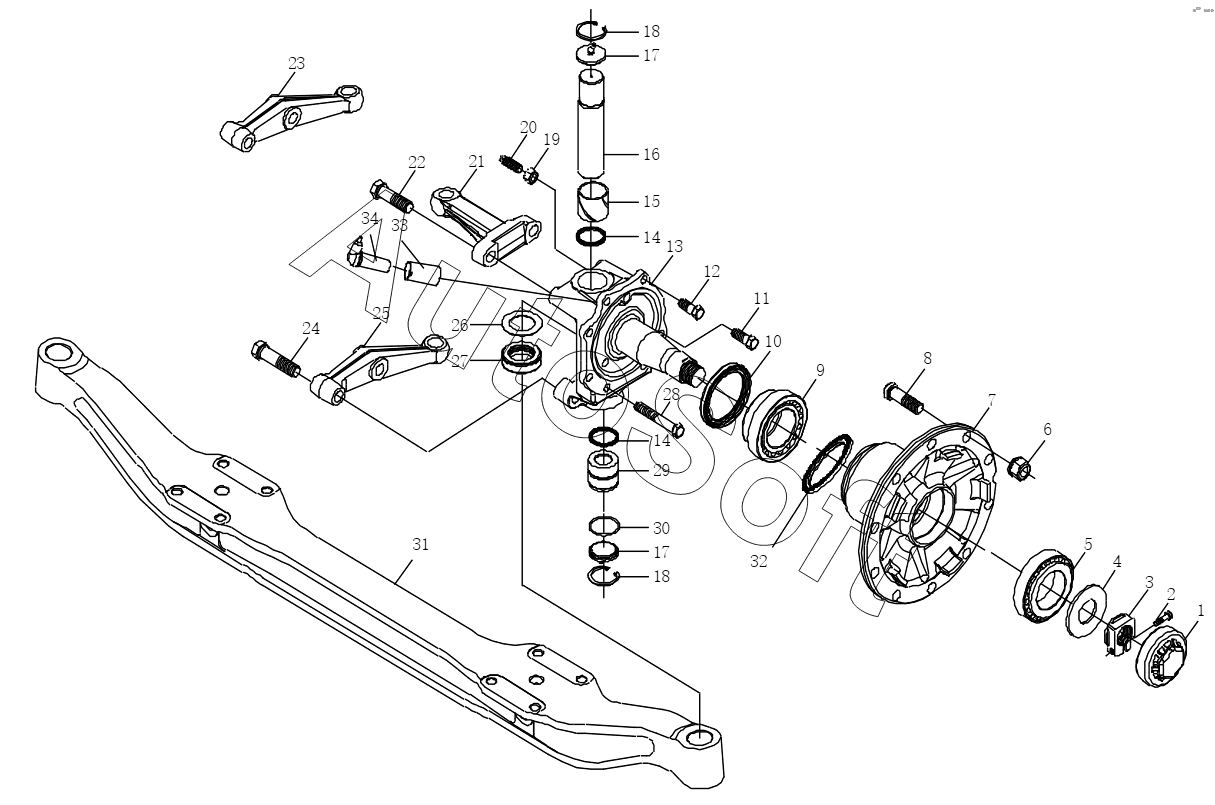

Каталог запасных частей к технике: Shaanxi Shacman SX3316DV386. Рулевая ось MAN9.5T;STEERING AXLE MAN9.5T
26
25
26
26
26
26
26
26
26
26
26
26
26
26
24
26
26
26
26
27
28
29
30
31
32
33
34
13
2
3
4
5
5
6
7
8
9
10
11
12
13
1
14
14
15
16
17
17
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190003963114 | 1***4 | Taper thread grease nipple | |
| 1 | 8***9 | Колпак защитный | |
| 2 | Q***2 | Стопор | |
| 3 | 8***6 | Гайка | |
| 4 | 8***6 | Шайба стопорная | |
| 5 | 0***6 | Подшипник SКF32310J2/А | |
| 5 | 0***4 | Подшипник FАG32310А | |
| 6 | Q***2 | Конический роликовый подшипник | |
| 7 | D***1 | Front wheel hub | |
| 8 | D***9 | Wheel fixture bolt | |
| 9 | 0***0 | Radial- row-steep roller bearing | |
| 10 | 0***0 | Packing ring for axle | |
| 11 | Q***2 | Болт | |
| 12 | Q***2 | Болт | |
| 13 | D***0 | Steering knuckle | |
| 13 | D***1 | Steering knuckle | |
| 14 | 0***3 | Packing ring for axle | |
| 15 | 8***0 | Top bush | |
| 16 | 8***5 | Pin | |
| 17 | 8***9 | Seal plate | |
| 18 | Q***8 | Circlip for hole | |
| 19 | Q***6 | Гайка № 1 | |
| 20 | D***5 | Fixed bolt | |
| 21 | D***3 | Knuckle arm | |
| 21 | D***4 | Knuckle arm | |
| 22 | Q***2 | Hex bolt | |
| 23 | 8***0 | Steering trapezium arm | |
| 24 | Q***2 | Hex bolt | |
| 25 | 8***9 | Steering trapezium arm | |
| 26 | 8***9 | Adjusting washer | |
| 26 | 8***0 | Adjusting washer | |
| 26 | 8***1 | Adjusting washer | |
| 26 | 8***2 | Adjusting washer | |
| 26 | 8***3 | Adjusting washer | |
| 26 | 8***4 | Adjusting washer | |
| 26 | 8***5 | Adjusting washer | |
| 26 | 8***6 | Adjusting washer | |
| 26 | 8***7 | Adjusting washer | |
| 26 | D***2 | Adjusting washer | |
| 26 | D***3 | Adjusting washer | |
| 26 | D***4 | Adjusting washer | |
| 26 | D***5 | Adjusting washer | |
| 26 | D***6 | Adjusting washer | |
| 26 | D***7 | Adjusting washer | |
| 26 | D***8 | Adjusting washer | |
| 26 | D***9 | Adjusting washer | |
| 27 | D***5 | Push row-steep roller bearing | |
| 28 | Q***2 | Hex bolt | |
| 29 | 0***7 | Quill roller | |
| 30 | D***6 | Packing ring | |
| 31 | D***6 | Front axle | |
| 32 | 8***1 | ABS ring | |
| 33 | D***5 | Втулка датчика | |
| 34 | D***4 | Датчик АВS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
