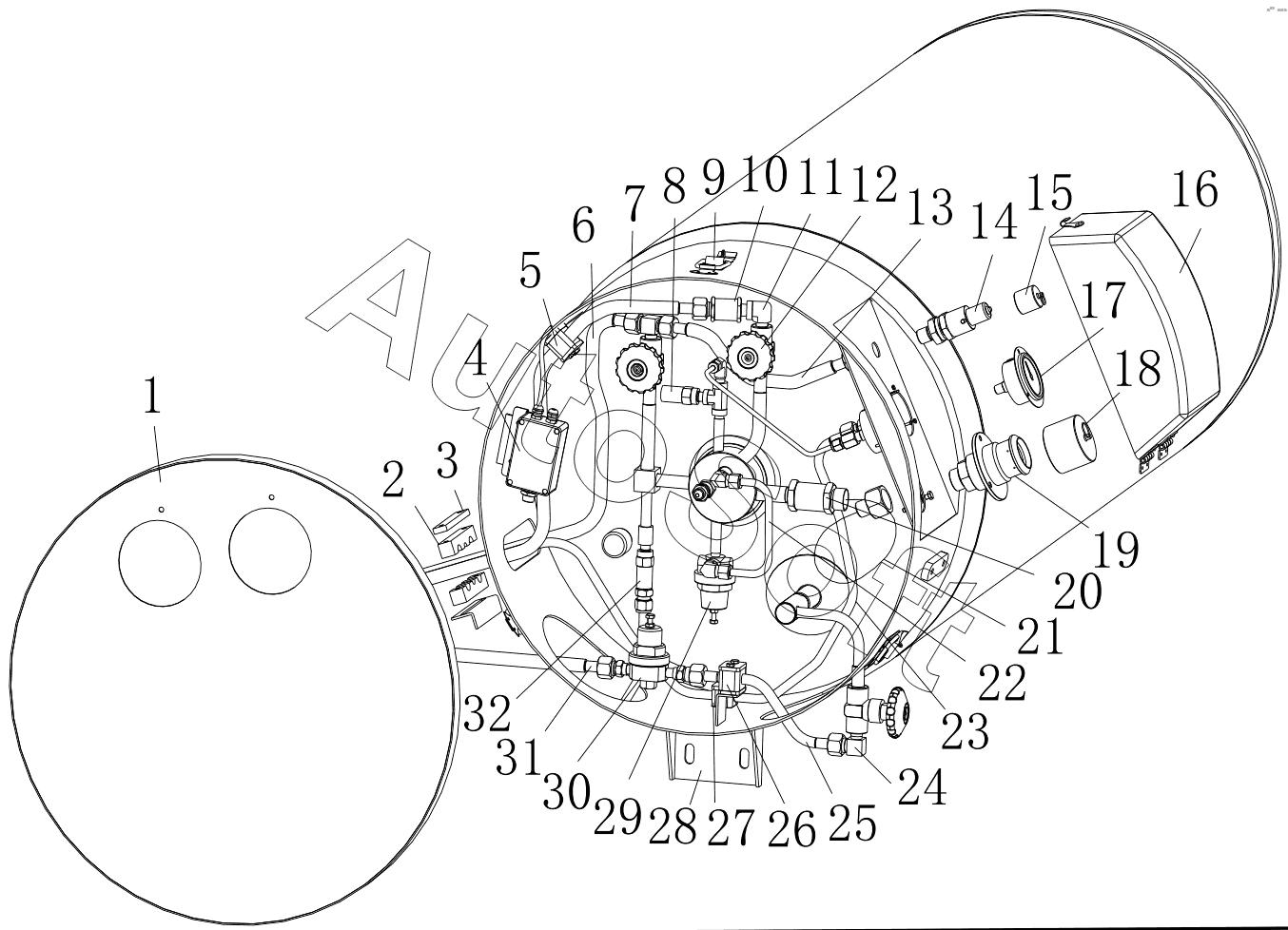

Каталог запасных частей к технике: Shaanxi Shacman SX3318HT366TL. Правая сторона 450L LNG цилиндрический газ (дизель, правая);RIGHT SIDE 450L LNG CYLINDER (DIESEL, RIGHT)
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Double hole cover plate assembly | |
| 2 | D***7 | Three hole row card ese | |
| 3 | D***6 | Three hole row card pressure plate | |
| 4 | D***6 | Transmitter | |
| 5 | D***1 | ф18 pipe clamp | |
| 6 | D***9 | Boost return hose-630 | |
| 7 | D***0 | Liquid outlet hose-850 | |
| 8 | D***0 | Auxiliary safety valve | |
| 9 | D***8 | Stainless steel lock buckle | |
| 10 | D***3 | Pinball type 90° overcurrent valve | |
| 11 | D***9 | Npt3/8-npt3/8 90° elbow | |
| 12 | D***5 | Globe valve | |
| 13 | D***1 | Boost hose-330 | |
| 14 | D***2 | Ck return air outlet | |
| 15 | D***2 | Return port protective cap | |
| 16 | D***2 | Plastic instrument protective cover | |
| 17 | D***2 | Pressure gauge | |
| 18 | D***8 | Liquid filling port protective cap | |
| 19 | D***1 | Low temperature filling port | |
| 20 | D***3 | Inlet check valve | |
| 21 | D***6 | Filling hose-712 | |
| 22 | D***0 | Economic control valve connected to copper pipe | |
| 23 | D***3 | Buffer tank pressure gauge hose-1000 | |
| 24 | D***8 | Connector | |
| 25 | D***6 | ф14 boost connection elbow | |
| 26 | D***3 | ф14 pipe clamp | |
| 27 | D***9 | ф12 pipe clamp | |
| 28 | D***6 | Side thrust block | |
| 29 | D***7 | Economic valve | |
| 30 | D***8 | Rg booster control valve | |
| 31 | D***3 | Boost inlet hose-600 | |
| 32 | D***9 | Main safety valve |
