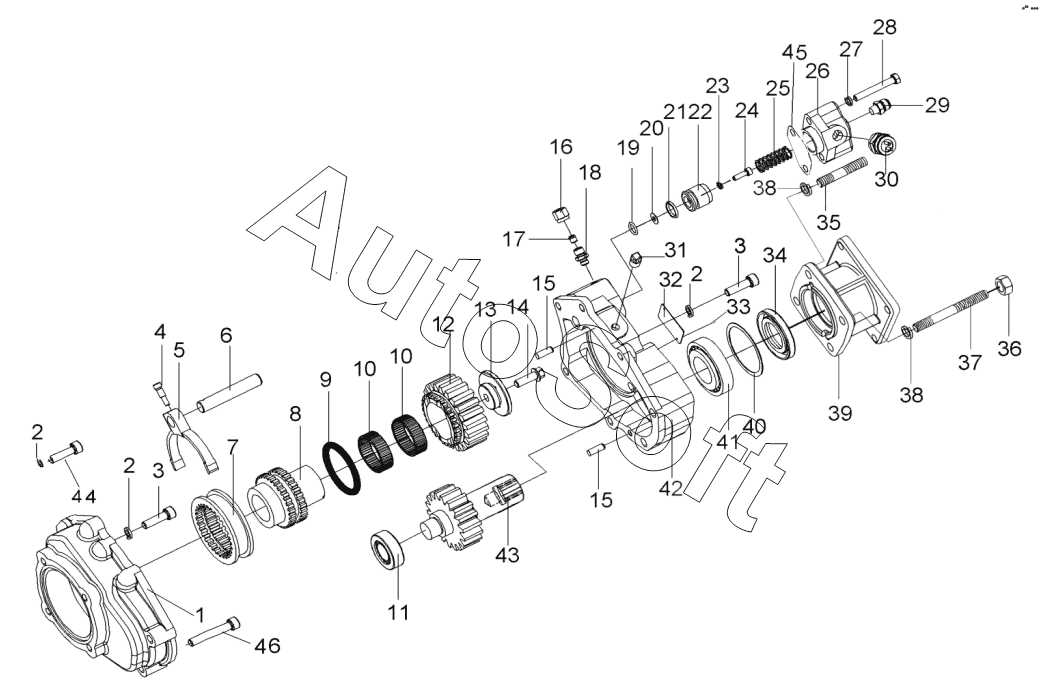

Каталог запасных частей к технике: Shaanxi SX32566R384. QH50 PTO
38
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
13
1
2
2
2
3
3
4
5
6
7
8
9
10
10
11
12
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30208GB-T297-94 | 3***4 | Tapered Roller Bearings | |
| QH50-4211207 | Q***7 | Bearing cover pad | |
| QH50-G7435 | Q***5 | Rear PTO assembly | |
| 1 | Q***3 | Power take-off housing | |
| 2 | Q***0 | Шайба | |
| 3 | Q***5 | Болт | |
| 4 | Q***2 | Болта | |
| 5 | Q***1 | Вилка | |
| 6 | Q***5 | Вал | |
| 7 | Q***2 | Муфта | |
| 8 | Q***5 | Вал пустотелый | |
| 9 | Q***0 | Кольцо пружинная в сборе | |
| 10 | K***6 | Needle roller bearings | |
| 11 | 3***4 | Tapered Roller Bearings | |
| 12 | Q***6 | Входная шестерня | |
| 13 | Q***4 | Input gear retaining ring | |
| 14 | A***9 | Болт | |
| 15 | Q***4 | Positioning pin | |
| 16 | C***1 | Strait union | |
| 17 | C***1 | Strait union | |
| 18 | C***1 | Strait union | |
| 19 | G***5 | O-ring 16x2.65 | |
| 20 | Q***9 | Шайба стопортная | |
| 21 | G***5 | O-ring 21.2x3.55 | |
| 22 | Q***0 | Поршень | |
| 23 | Q***3 | Hexagon socket head cap screw and spring washer assembly | |
| 24 | Q***3 | Hexagon socket head cap screw and spring washer assembly | |
| 25 | Q***1 | Пружина | |
| 26 | Q***6 | Cylinder block | |
| 27 | Q***8 | Шайба пружинная | |
| 28 | Q***0 | Hex head bolt | |
| 29 | Q***1 | Пробка | |
| 30 | 7***1 | Pressure switch | |
| 31 | Q***3 | Пробка | |
| 32 | Q***9 | Зоводская табличка | |
| 33 | Q***6 | Заклепка | |
| 34 | H***6 | Skeleton oil seal | |
| 35 | Q***5 | Double-headed bolt | |
| 36 | Q***2 | Locking nut | |
| 37 | Q***0 | Double-headed bolt | |
| 38 | Q***2 | Шайба пружинная | |
| 39 | Q***1 | Bearing cap | |
| 40 | Q***3 | Шайба регулировочная | |
| 41 | 3***8 | Подшипник GВfТ297-94 30208 | |
| 42 | Q***1 | Power take-off cover | |
| 43 | Q***3 | Output gear shaft | |
| 44 | Q***2 | Hexagon socket head cap screws | |
| 45 | Q***7 | Прокладка | |
| 46 | Q***5 | Болт и шайба пружинная | |
| 47 | Q***4 | Cover | |
| 48 | Q***0 | Output shaft connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
