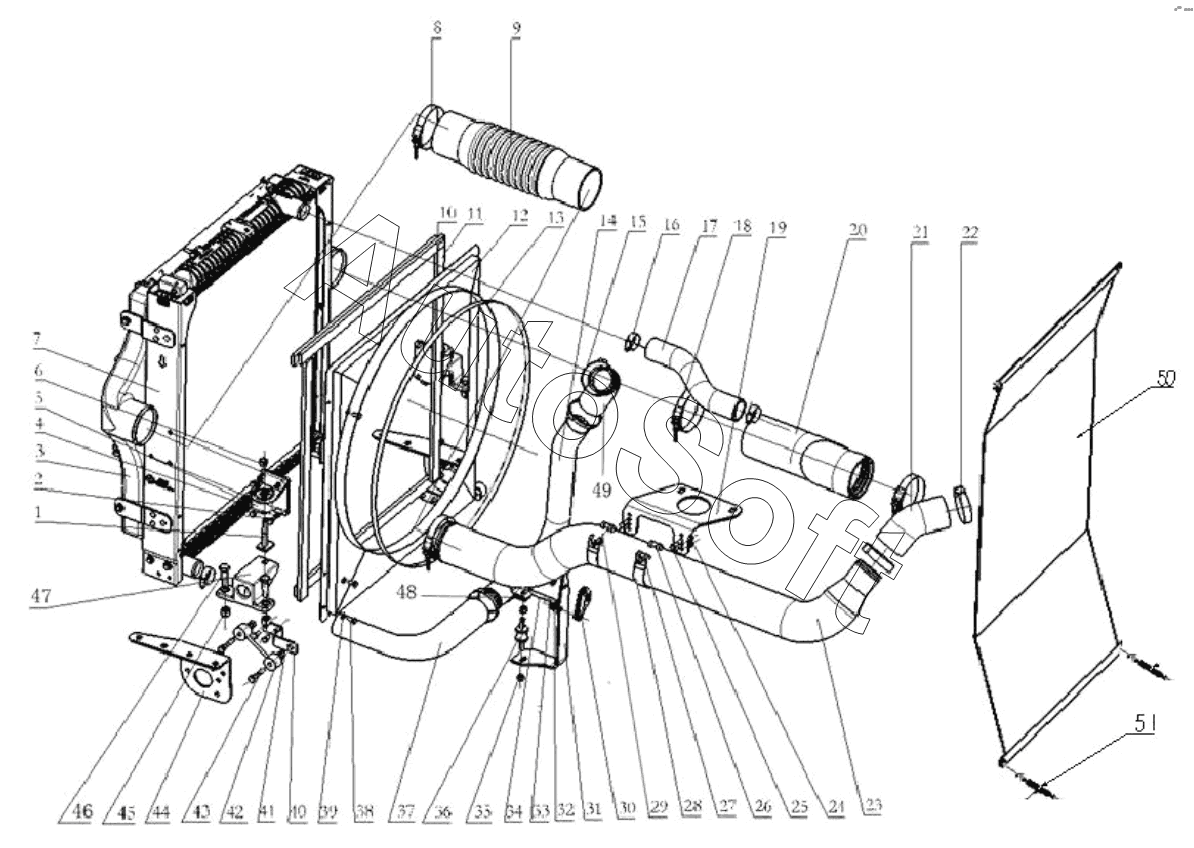

Каталог запасных частей к технике: Shaanxi SX32566R384. COOLING SYSTEM/WP10/NEW M3000/850 FRAME
40
29
30
31
32
33
34
34
35
36
37
38
39
40
40
40
28
41
42
43
44
45
45
46
47
47
50
50
51
14
2
3
4
5
6
7
7
8
9
10
11
12
12
13
1
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***0 | Опора в сборе | |
| 2 | Q***6 | Болт | |
| 3 | D***0 | CAC | |
| 4 | Q***8 | Шайба пружинная | |
| 5 | 8***8 | Держатель радиатора в сборе | |
| 6 | 0***1 | Гайка | |
| 7 | D***0 | Radiator | |
| 7 | D***3 | Radiator | |
| 8 | D***5 | Clip | |
| 9 | D***2 | Rubber hose | |
| 10 | D***5 | Hermetical pastern | |
| 11 | D***7 | Hermetical pastern | |
| 12 | D***3 | Air duct assembly | |
| 12 | D***8 | Air duct assembly | |
| 13 | D***2 | Хомут | |
| 14 | D***5 | Outlet rubber hose | |
| 14 | D***8 | Outlet rubber hose | |
| 15 | Q***3 | Хомут | |
| 16 | Q***4 | Clip | |
| 17 | D***5 | In rubber hose | |
| 18 | D***5 | Хомут | |
| 19 | D***9 | Bracket | |
| 20 | D***4 | Rubber hose | |
| 21 | D***2 | Rubber hose | |
| 22 | D***4 | Clip | |
| 23 | D***4 | Steel tube | |
| 24 | Q***0 | Болт | |
| 25 | Q***8 | Гайка | |
| 26 | D***3 | Dowel | |
| 27 | D***2 | Dowel | |
| 28 | D***1 | Clip | |
| 29 | Q***0 | Hex screw | |
| 30 | D***7 | Bracket buffer | |
| 31 | D***8 | Bracket | |
| 32 | Q***0 | Шайба | |
| 33 | Q***0 | Шайба | |
| 34 | Q***0 | Болт | |
| 34 | Q***0 | Hex.screw | |
| 35 | Q***0 | Гайка | |
| 36 | D***2 | Buffer | |
| 37 | D***5 | Rubber hose | |
| 38 | Q***6 | Болт | |
| 39 | Q***8 | Шайба пружинная | |
| 40 | D***3 | Left connect bracket | |
| 40 | D***4 | Right connect bracket | |
| 40 | D***5 | Left connect bracket | |
| 40 | D***6 | Right connect bracket | |
| 41 | Q***0 | Гайка | |
| 42 | 8***3 | Опора в сборе | |
| 43 | Q***0 | Hex.screw | |
| 44 | D***2 | Support | |
| 45 | Q***4 | Hex nut | |
| 45 | Q***4 | Large gasket | |
| 46 | Q***5 | Болт | |
| 47 | D***9 | Left support | |
| 47 | D***0 | Rihgt support | |
| 48 | D***5 | Water pipe clip | |
| 49 | D***9 | Rubber hose | |
| 50 | D***3 | Dustproof net | |
| 50 | D***5 | Dustproof net | |
| 51 | D***1 | Spring |
