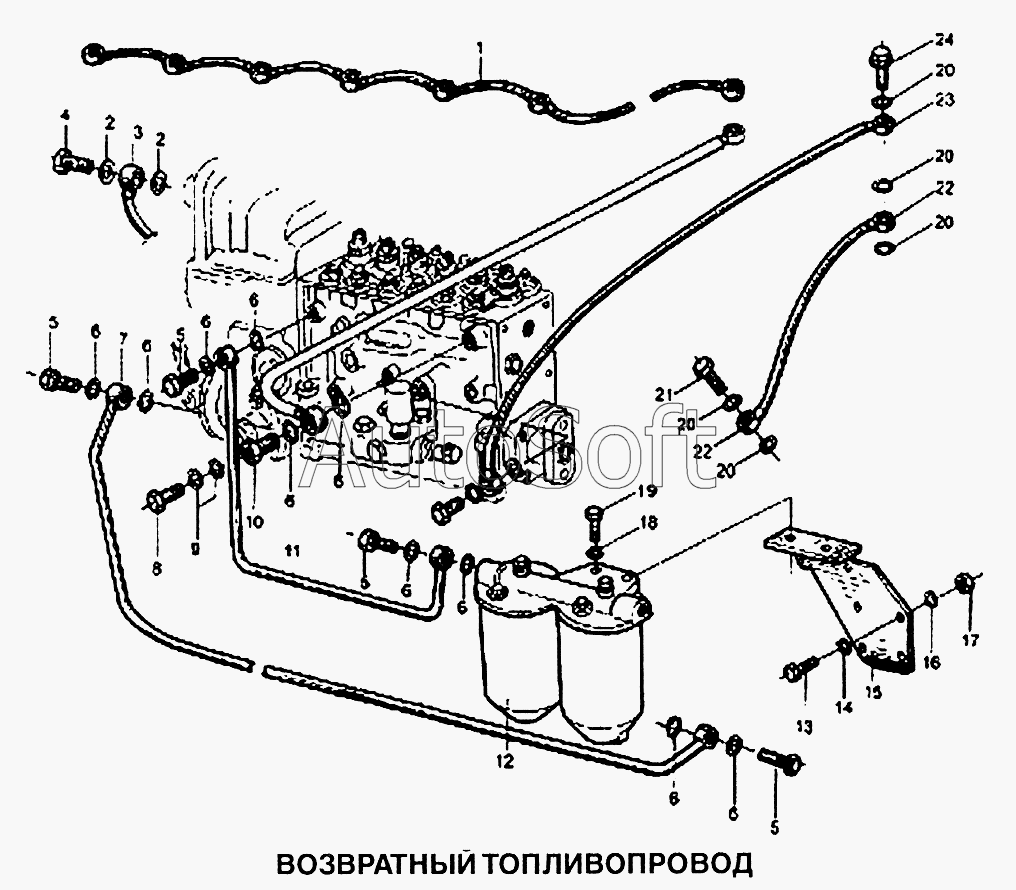

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Топливопровод возвратный
1
2
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 612600080201 | 6***1 | Шайба уплотнительная | |
| 90003802527 | 9***7 | Болт МI0х30 DIN933 | |
| 1 | 6***5 | Возвратная топливная магистраль | |
| 2 | 9***2 | Шайба уплотнительная А12х15,5 D07603 | |
| 3 | 6***4 | Соединение воздушной трубки | |
| 4 | 9***2 | Болт А6D07623 | |
| 5 | 9***1 | Болт А8D07623 | |
| 6 | 6***0 | Сальник | |
| 7 | А***7 | Соединение топливной трубки | |
| 8 | 9***3 | Болт А3DIN7623 | |
| 9 | 9***8 | Шайба уплотнительная А8х11,5 DIN7603 | |
| 10 | 6***7 | Болт | |
| 11 | А***8 | Топливная трубка | |
| 12 | 6***А | Топливный фильтр | |
| 13 | 9***3 | Болт М10х25 D00933 | |
| 14 | 9***4 | Шайба пружинная В10 D00137 | |
| 15 | 6***4 | Кронштейн | |
| 16 | 9***2 | Шайба 10,5 D07340 | |
| 17 | 9***2 | Гайка заклепная VМ10 D00980 | |
| 18 | 9***6 | Шайба пружинная разрезная В12 DIN137 | |
| 19 | 9***7 | Болт М12х30 DIN933 | |
| 20 | 9***0 | Шайба уплотнительная | |
| 21 | 9***7 | Болт А4DIN7623-6S-3АС | |
| 22 | 6***А | Входящая масляная трубка | |
| 23 | 6***А | Входящая масляная трубка | |
| 24 | Z***2 | Болт |
