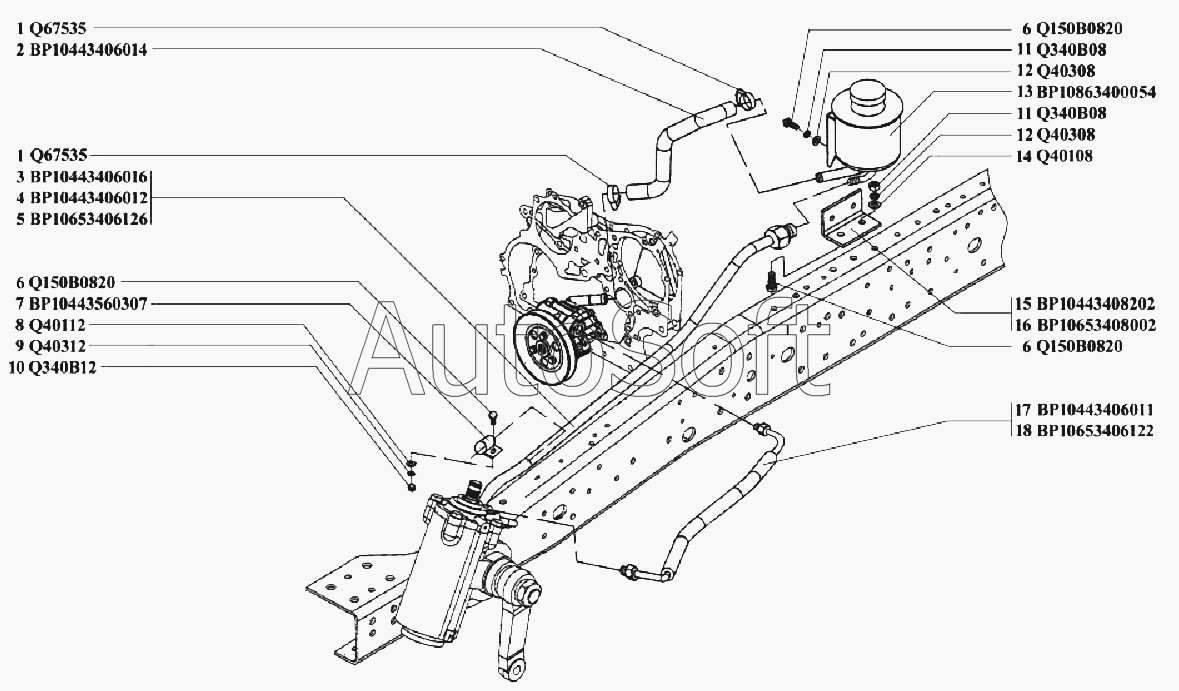

Каталог запасных частей к технике: BAW Шасси BJ 1044/1065 (2008). Трубопроводы и шланги рулевого управления (3408), Бак масляный рулевого управления (3410)
1
1
2
3
4
5
6
6
6
7
8
9
10
11
11
16
12
12
13
14
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Хомут | |
| 2 | B***4 | Шланг в сборе от бачка масляного к насосу | |
| 3 | B***6 | Шланг от рулевого управления к бачку масляному | |
| 4 | B***2 | Шланг от рулевого управления к бачку масляному | |
| 5 | B***6 | Шланг от рулевого управления к бачку масляному | |
| 6 | Q***0 | Болт шестигранный | |
| 7 | B***7 | Зажим | |
| 8 | Q***8 | Шайба пружинная | |
| 9 | Q***2 | Шайба плоская | |
| 10 | Q***2 | Шайба пружинная | |
| 11 | Q***2 | Гайка шестигранная | |
| 12 | B***4 | Бачок масляный гидроусилителя | |
| 13 | Q***8 | Шайба плоская | |
| 14 | B***2 | Кронштейн | |
| 15 | B***2 | Кронштейн | |
| 16 | Q***8 | Гайка шестигранная | |
| 17 | B***1 | Шланг нагнетательный от насоса к управлению рулевому | |
| 18 | B***2 | Шланг нагнетательный от насоса к управлению рулевому |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
