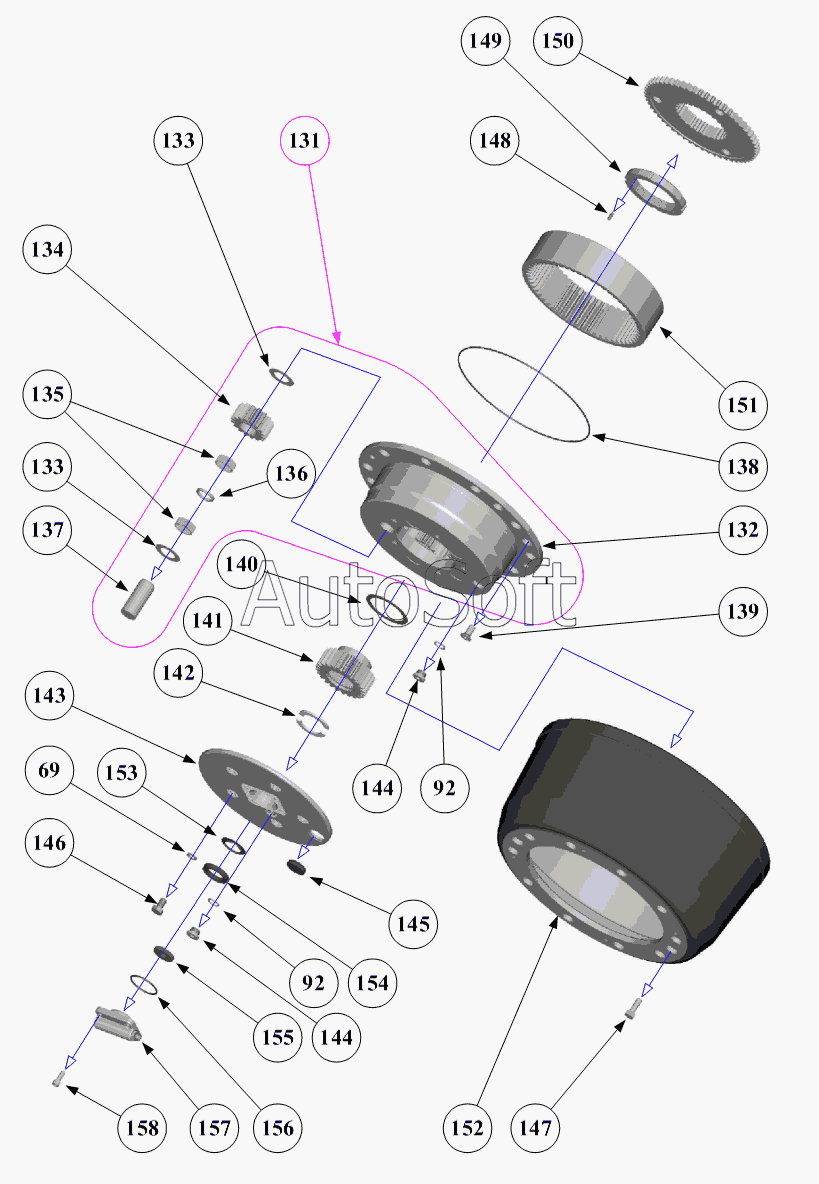

Каталог запасных частей к технике: Мадара Мосты 6560 (2010). Картер колесного редуктора
146
92
92
69
158
157
156
155
154
153
152
151
150
149
148
147
131
145
144
144
143
142
141
140
139
138
137
136
135
134
133
133
132
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 69 | 3***9 | Шайба 12Н | |
| 92 | 3***2 | Кольцо 18x24 | |
| 131 | 6***0 | Картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе | |
| 132 | 6***5 | Картер колесного редуктора | |
| 133 | 4***1 | Шайба опорная сателлитов | |
| 134 | 4***2 | Сателлит редуктора | |
| 135 | 3***1 | Ролик игольчатый 3х13,5 | |
| 136 | 4***6 | Кольцо распорное | |
| 137 | 4***1 | Ось сателлитов | |
| 138 | 3***7 | Кольцо 250x3 | |
| 139 | 3***4 | Винт 1В М12x25 | |
| 140 | 4***2 | Кольцо фрикционное | |
| 141 | 4***1 | Ведущая шестерня колесного редуктора | |
| 142 | 4***6 | Сегмент стопорный | |
| 143 | 6***1 | Колпачок держателя сателлитных колес | |
| 144 | 4***6 | Пробка | |
| 145 | 4***7 | Заглушка | |
| 146 | 3***2 | Болт М12х1,5x20 | |
| 147 | 3***7 | Болт М10х30 | |
| 148 | 3***1 | Винт М6х16 | |
| 149 | 4***7 | Гайка с прорезями | |
| 150 | 6***1 | Соединитель | |
| 151 | 6***6 | Колесо опорное колесного редуктора | |
| 152 | 3***1 | Барабан тормозной | |
| 153 | 6***7 | Кольцо опорное | |
| 154 | 3***0 | Кольцо уплотнительное 35x50x7 | |
| 155 | 6***4 | Упор полуоси | |
| 156 | 3***0 | О-кольцо 50x3 | |
| 157 | 6***0 | Кран воздушный запора воздуха | |
| 158 | 3***8 | Винт M8x25 |
