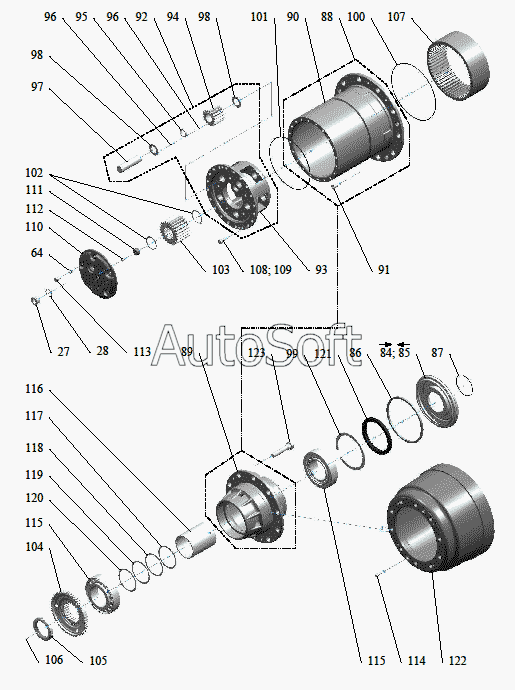

Каталог запасных частей к технике: Мадара 318.7, 318.3-ПП (2008). Запасные детали заднего ведущего моста 318.3-ПП
84
85
86
87
88
89
90
91
92
93
94
95
96
96
97
98
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
123
64
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 340-021-2301 | 3***1 | Ступица | |
| 41-001-2043 | 4***3 | Венец зубчатый | |
| 27 | 4***7 | Пробка магнитная М 30х 1,5 | |
| 28 | Б***3 | Кольцо II В 14x18 | |
| 64 | Б***2 | Шайба 2 10Н | |
| 84 | 3***9 | Кольцо маслособирательное правое в сборе | |
| 85 | 3***9 | Кольцо маслособирательное левое в сборе | |
| 86 | 4***0 | Уплотнитель | |
| 87 | Б***5 | “О” - кольцо 39,1x5,8-3 | |
| 88 | 3***1 | Ступица колеса с картер колесного редуктора в сборе | |
| 89 | 3***1 | Ступица | |
| 90 | 3***4 | Картер колесного редуктора в сборе | |
| 91 | Б***8 | Винт 1В М 12x25-5.8 | |
| 92 | 3***4 | Картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе | |
| 93 | 3***6 | Держатель сателлитных колес | |
| 94 | 4***2 | Сателлит z = 16 | |
| 95 | 4***6 | Втулка распорная | |
| 96 | 3***9 | Ролик игольчаты 3x23,8 А | |
| 97 | 4***1 | Ось сателлитов | |
| 98 | 4***1 | Шайба опорная сателлитов | |
| 99 | 4***6 | Кольцо стопорное | |
| 100 | 3***8 | О - кольцо 240x3 | |
| 101 | 3***0 | О - кольцо 220x3 | |
| 102 | Б***7 | Кольцо стопорное В 18 | |
| 103 | 4***1 | Ведущая шестерня колесного редуктора z = 24 | |
| 104 | 4***3 | Соединитель | |
| 105 | 4***7 | Гайка с прорезями | |
| 106 | Б***2 | Винт М 6х16-22Н | |
| 107 | 4***2 | Колесо опорное колесного редуктора z = 56 | |
| 108 | Б***6 | Болт А2 М 8x12-8.8 | |
| 109 | 3***1 | Болт | |
| 110 | 3***1 | Колпачок держателя сателлитных колес | |
| 111 | 4***2 | Опора | |
| 112 | 4***8 | Штифт | |
| 113 | Б***6 | Болт А2 М 8x12-8.8 | |
| 114 | Б***6 | Болт А2 М 8x12-8.8 | |
| 115 | 3***7 | Подшипник 32221 Е | |
| 116 | 3***8 | Втулка распорная | |
| 117 | 3***7 | Прокладка регулировочная 0,15 | |
| 118 | 4***1 | Прокладка регулировочная 0,3 | |
| 119 | 4***1 | Прокладка регулировочная 0,5 | |
| 120 | 4***1 | Прокладка регулировочная 1,0 | |
| 121 | 3***2 | Уплотнитель 1ННI 155x190x17,54+HR | |
| 122 | 3***1 | Барабан тормозной | |
| 123 | 3***8 | Болт барабанной (для модификации 318.3.1) | |
| 123 | 3***8 | Болт барабанной (для модификации 318.3.2) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
