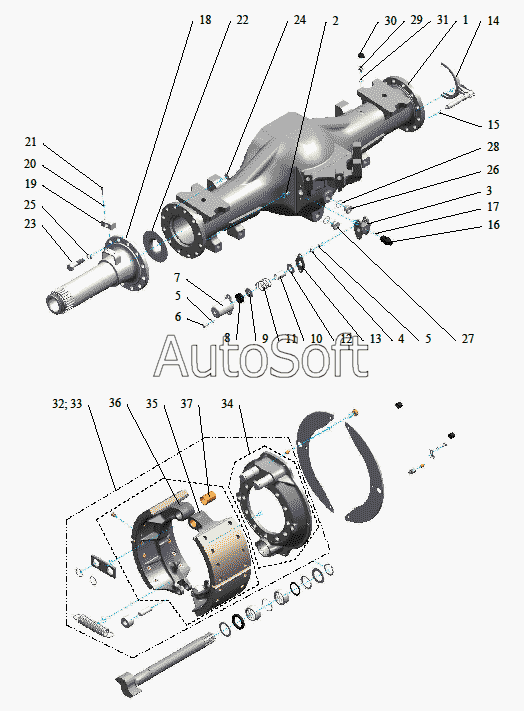

Каталог запасных частей к технике: Мадара 397.1 (2005). Запасные детали заднего ведущего моста 397.1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-030-2431 | 4***1 | Колодка верхняя | |
| 41-031-2431 | 4***1 | Колодка нижняя | |
| 41-038-5001 | 4***1 | Палец тормозных колодок | |
| 41-045-2401 | 4***1 | Суппорт | |
| 41-059-7456 | 4***6 | Колодка тормозная с втулками | |
| 41-060-7456 | 4***6 | Колодка тормозная с втулками | |
| 1 | 3***1 | Балка заднего моста | |
| 2 | Н***2 | Шпилька I M 10х20-6h-5.8 | |
| 3 | 4***9 | Надставка цилиндра блокировки дифференциала | |
| 4 | Б***3 | Гайка М 10-5 | |
| 5 | Б***2 | Шайба 2 10Н | |
| 6 | Б***5 | Болт 2 М 10x20-8.8 | |
| 7 | 4***6 | Цилиндр блокировки дифференциала | |
| 8 | 7***7 | Манжета 43,6 | |
| 9 | 4***7 | Поршень | |
| 10 | 4***6 | Втулка | |
| 11 | 4***1 | Пружина | |
| 12 | 4***1 | Прокладка | |
| 13 | 4***9 | Уплотнитель | |
| 14 | 4***8 | Вилка блокировки дифференциала | |
| 15 | 7***2 | Кольцо 20x16 | |
| 16 | 4***1 | Кнопочный выключатель | |
| 17 | Б***3 | Кольцо II В 14x18 | |
| 18 | 3***3 | Цапфа заднего моста | |
| 19 | 4***8 | Консоль | |
| 20 | Б***2 | Шайба 2 10Н | |
| 21 | Б***5 | Болт 2 М 10x20-8.8 | |
| 22 | 4***9 | Шайба направляющая | |
| 23 | Б***5 | Болт 2 М 10x20-8.8 | |
| 24 | Н***9 | Гайка М 18x1,5-8 | |
| 25 | Б***2 | Шайба 2 10Н | |
| 26 | 4***6 | Пробка | |
| 27 | 4***7 | Пробка магнитная М 30х 1,5 | |
| 28 | Б***3 | Кольцо II В 14x18 | |
| 29 | 4***8 | Сапун | |
| 30 | 4***6 | Колпачок сапуна | |
| 31 | Б***3 | Кольцо II В 14x18 | |
| 32 | 3***1 | Суппорт колесных тормозов с колодками в сборе | |
| 33 | 3***1 | Суппорт колесных тормозов с колодками в сборе | |
| 34 | 4***1 | Суппорт колесных тормозов в сборе | |
| 35 | 3***6 | Колодка тормозная с накладками в сборе верхняя | |
| 36 | 3***6 | Колодка тормозная с накладками в сборе нижняя | |
| 37 | 4***1 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
