Каталог запасных частей к технике: Мадара Мосты 6522 (2008). Запасные детали передних ведущих мостов
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32

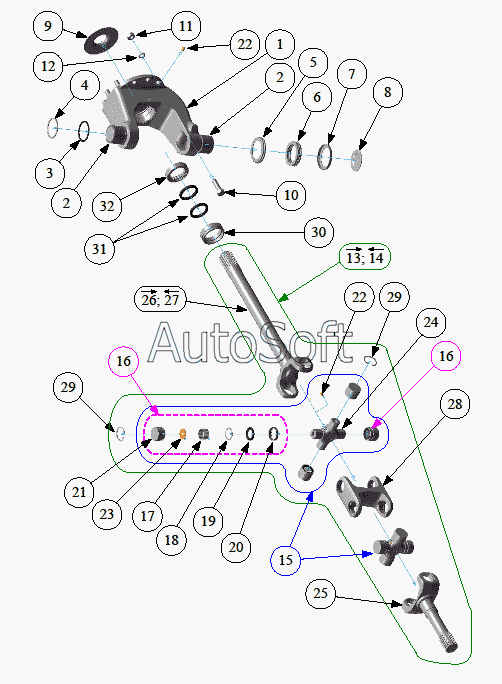

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 319.2-02.00.00 | 3***0 | Колесно-ступичная группа левая | |
| 340-007-2109 | 3***9 | Вилка поворотного кулака | |
| 340-022-7401 | 3***1 | Колесно-ступичная группа правая | |
| 340-023-7401 | 3***1 | Колесно-ступичная группа левая | |
| 41-022-5221 | 4***1 | Шпилька М 18x1,5x38 | |
| 1 | 3***1 | Вилка поворотного кулака | |
| 2 | 4***8 | Втулка | |
| 3 | 3***2 | Кольцо 69,1x5,8 | |
| 4 | 4***1 | Кольцо фрикционное | |
| 5 | 3***9 | Крышка | |
| 6 | 3***5 | Подшипник 81114 TN | |
| 7 | 4***9 | Крышка | |
| 8 | 4***4 | Крышка | |
| 9 | 4***9 | Шайба направляющая | |
| 10 | 4***1 | Болт | |
| 11 | 3***8 | Гайка М18х1,5 | |
| 12 | 3***2 | Шайба 18Л | |
| 13 | 3***5 | Шарнир левый | |
| 14 | 3***5 | Шарнир правый | |
| 15 | 3***5 | Крестовина | |
| 16 | 4***3 | Подшипник | |
| 17 | 3***9 | Ролик игольчаты 3x23,8 А | |
| 18 | 4***1 | Крышка ролики игольчатые | |
| 19 | 4***6 | Уплотнитель | |
| 20 | 4***0 | Крышка уплотнителя | |
| 21 | 4***1 | Подшипник | |
| 22 | 3***6 | Пресс-масленка 1.3 (М10x1) | |
| 23 | 4***1 | Прокладка фрикционная | |
| 24 | 3***1 | Крестовина | |
| 25 | 3***7 | Вал ведущий внешний | |
| 26 | 3***7 | Вал ведущий внутренний левый | |
| 27 | 3***7 | Вал ведущий внутренний правый | |
| 28 | 3***3 | Шарнир | |
| 29 | 7***1 | Кольцо стопорное А52 | |
| 30 | 4***1 | Втулка | |
| 31 | 3***5 | Кольцо уплотнительное 60x75x8 | |
| 32 | 3***6 | Подшипник RNU 210 |
