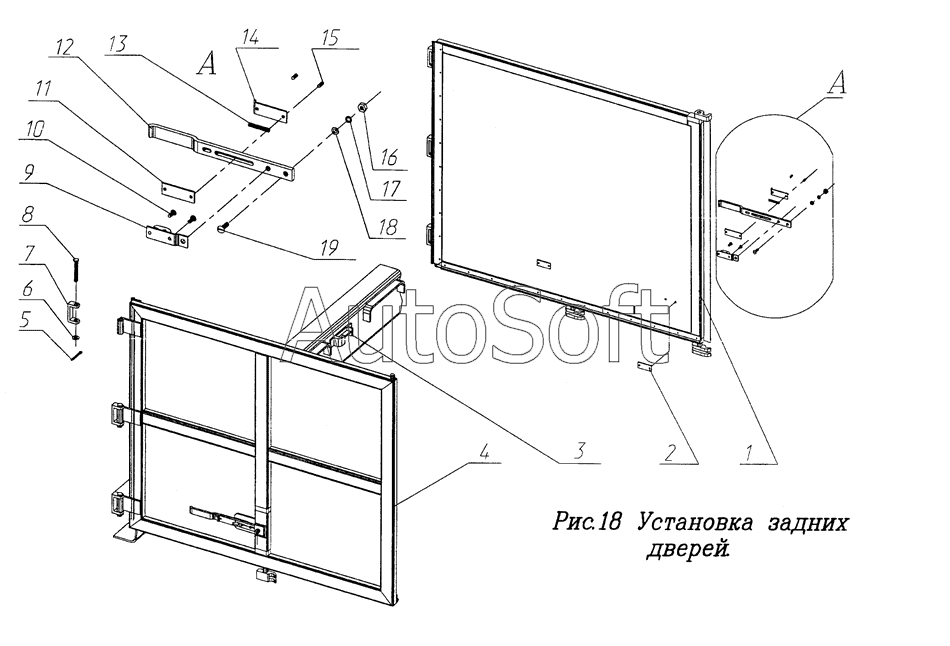

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Установка задних дверей
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Дверь задняя правая | |
| 2 | 3***0 | Подкладка фиксатора ручки | |
| 3 | 3***0 | Ловушка | |
| 4 | 3***1 | Дверь задняя левая | |
| 5 | 2***3 | Шплинт 4x25.016 ГОСТ 397-79 | |
| 6 | 2***6 | Шайба 14 ОСТ 37.001.144-75 | |
| 7 | 3***1 | Кронштейн навески дверей | |
| 8 | 3***0 | Палец | |
| 9 | 3***0 | Фиксатор ручки | |
| 10 | 2***9 | Винт В2.М6-6gx25.48.06 ГОСТ 17475-80 | |
| 11 | 3***5 | Подкладка направляющей | |
| 12 | 3***0 | Ручка | |
| 13 | 3***7 | Пружина | |
| 14 | 3***3 | Направляющая | |
| 15 | 2***4 | Винт В.М6-6gx20.14Н.016 ГОСТ 1477-84 | |
| 16 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 17 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 18 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 19 | 2***7 | Винт В.М8-6gx28.48.016 ГОСТ 17475-80 |
