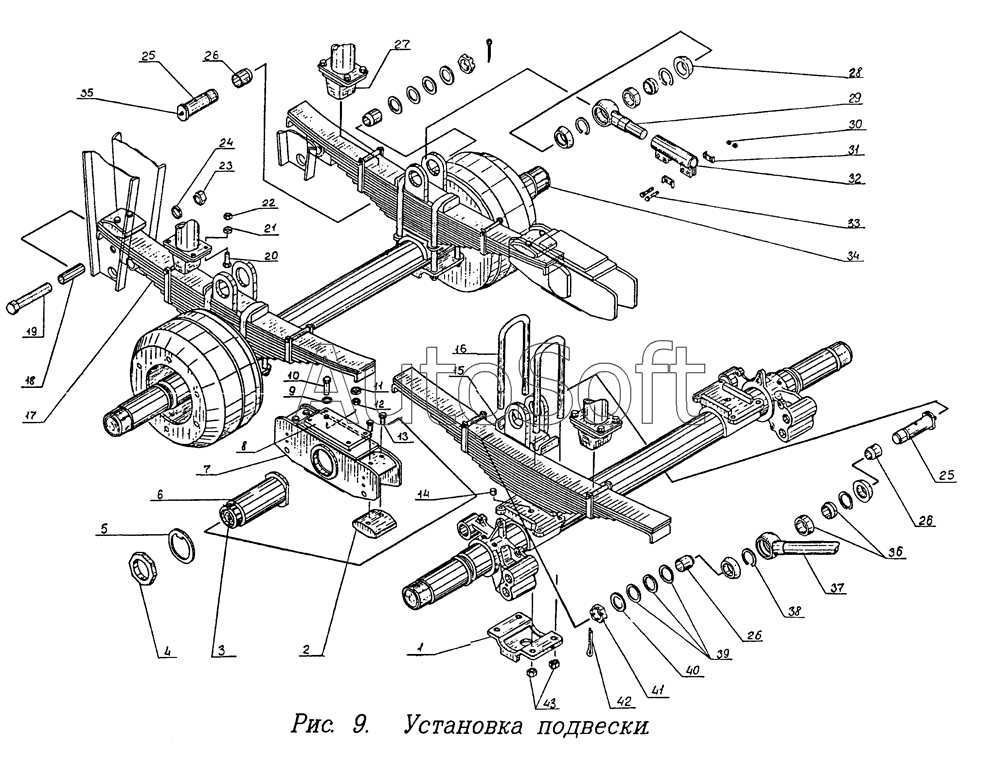

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Установка подвески
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Накладка стремянок рессоры | |
| 2 | 9***4 | Вкладыш | |
| 3 | 2***5 | Заглушка 65-08.Ц6xp ГОСТ 3111-81 | |
| 4 | 9***1 | Контргайка | |
| 5 | 5***Б | Шайба замковая гайки | |
| 6 | 9***0 | Ось балансира | |
| 7 | 9***1 | Балансир задней подвески | |
| 8 | 9***0 | Накладка полки балансира | |
| 9 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 10 | 2***0 | Болт М8-6gx30.68.016 ГОСТ 7796-70 | |
| 11 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 12 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 13 | 2***5 | Болт М16-6gx30.68.016 ГОСТ 7796-70 | |
| 14 | 9***0 | Штифт установочный | |
| 15 | 9***0 | Накладка стремянок рессоры | |
| 16 | 9***0 | Стремянка рессоры | |
| 17 | 9***0 | Рессора задняя | |
| 18 | 9***9 | Втулка распорная | |
| 19 | 2***9 | Болт М16-6gx150.68.016 ГОСТ 7795-70 | |
| 20 | 2***7 | Болт М10-6gx25.68.016 ГОСТ 7796-70 | |
| 21 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 22 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 23 | 2***0 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 24 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 25 | 9***0 | Палец | |
| 26 | 9***5 | Втулка | |
| 27 | 5***4 | Буфер дополнительный | |
| 28 | 9***3 | Кольцо защитное | |
| 29 | 9***5 | Штанга реактивная регулируемая | |
| 30 | 2***4 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 31 | 9***0 | Шайба отгибная | |
| 32 | 9***1 | Стяжка | |
| 33 | 2***6 | Болт М12-6gx45.68.016 ГОСТ 7796-70 | |
| 34 | 9***0 | Ось задняя с тормозами | |
| 35 | Г***4 | Масленка 1,ЗЦ6xp ГОСТ 19853-74 | |
| 36 | Г***5 | Подшипник ШС-40 ГОСТ 3635 | |
| 36 | П***0 | Подшипник ШСП-40 ТУ 37.553.130-90 | |
| 37 | 9***0 | Штанга реактивная нерегулируемая | |
| 38 | 9***1 | Кольцо стопорное | |
| 39 | 9***8 | Шайба регулировочная | |
| 40 | 4***8 | Шайба 36 | |
| 41 | 9***2 | Гайка специальная | |
| 42 | Г***9 | Шплинт 6,3x63.016 ГОСТ 379-79 | |
| 43 | 4***0 | Гайка стремянок |
