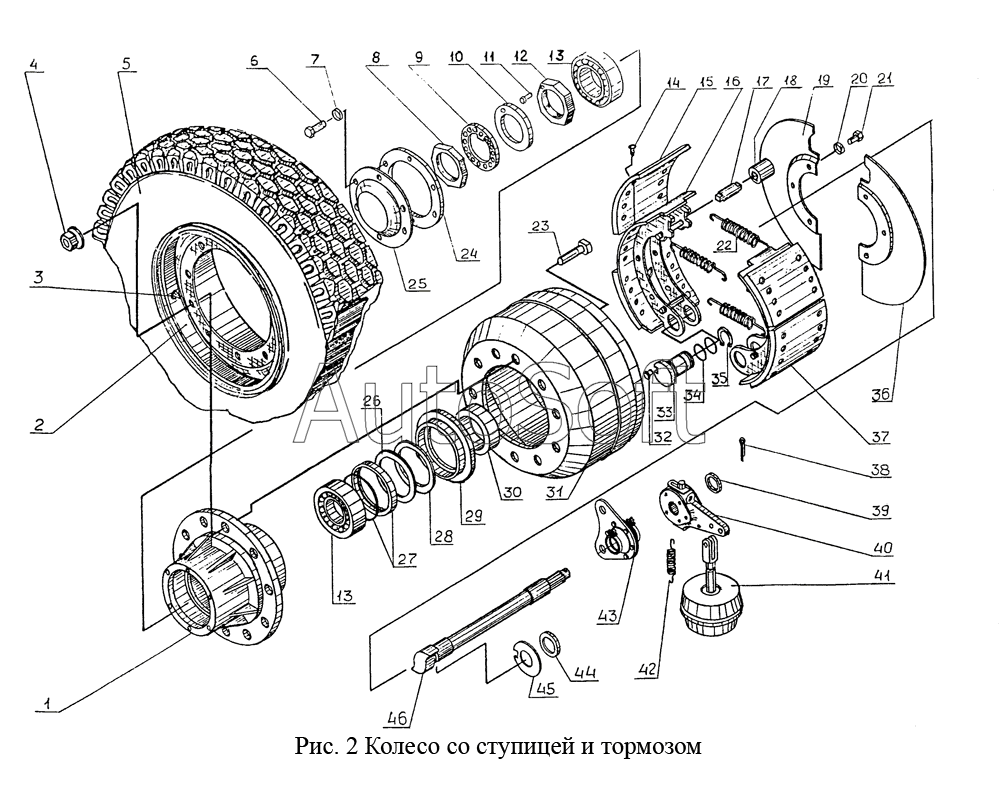

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Колесо со ступицей и тормозом
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
46
13
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Ступица колеса | |
| 2 | 9***2 | Колесо дисковое 22,5 х 11,75 | |
| 3 | Г***5 | Вентиль УБ-43 ГОСТ 8107-75 | |
| 4 | 8***0 | Гайка крепления колеса | |
| 5 | Ш***я | Шина бескамерная 385/65 R 22,5 | |
| 6 | 2***6 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | |
| 7 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 8 | 2***А | Контргайка подшипников заднего колеса | |
| 9 | 2***9 | Шайба замковая гайки подшипников | |
| 10 | 5***9 | Шайба замковая контргайки | |
| 11 | 2***А | Гайка подшипников | |
| 12 | 5***8 | Штифт гайки | |
| 13 | 7***А | Роликоподшипник | |
| 14 | 2***5 | Заклепка 2-6x14.04.20.016 ГОСТ 12643-80 | |
| 15 | 9***5 | Накладка колодки тормоза | |
| 16 | 9***5 | Колодка тормоза | |
| 17 | 9***7 | Ось ролика колодки тормоза | |
| 18 | 9***9 | Ролик колодки тормоза | |
| 19 | 9***6 | Диск защитный правый | |
| 20 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | 2***5 | Болт М10-6gx20.68.016 ГОСТ 7796-70 | |
| 22 | 1***5 | Пружина стяжная колодок тормоза | |
| 23 | 9***0 | Болт крепления колеса | |
| 24 | 9***1 | Прокладка крышки ступицы | |
| 25 | 9***6 | Крышка ступицы | |
| 26 | 9***7 | Кольцо | |
| 27 | 3***3 | Манжета | |
| 28 | 9***9 | Кольцо СП-145-114-8 ГОСТ 6308 | |
| 29 | 9***0 | Обойма сальника ступицы | |
| 30 | 9***2 | Кольцо упорное подшипника | |
| 31 | 9***0 | Барабан тормозной | |
| 32 | 9***2 | Штифт | |
| 33 | 9***2 | Ось колодки тормоза | |
| 34 | 9***4 | Кольцо уплотнительное | |
| 35 | 4***Ю | Кольцо | |
| 36 | 9***7 | Диск защитный левый | |
| 37 | 9***0 | Колодка тормоза с накладкой | |
| 38 | 2***2 | Шплинт 6,3x36.016 ГОСТ 39 7-79 | |
| 39 | 9***8 | Шайба | |
| 40 | 9***6 | Рычаг регулировочный | |
| 41 | 9***0 | Камера тормозная с удлинителем | |
| 42 | 9***6 | Пружина | |
| 43 | 9***0 | Кронштейн разжимного кулака с опорой | |
| 44 | 4***Д | Кольцо уплотнительное | |
| 45 | 9***0 | Шайба опорная колодок | |
| 46 | 9***0 | Кулак разжимной правый | |
| 46 | 9***1 | Кулак разжимной левый |
