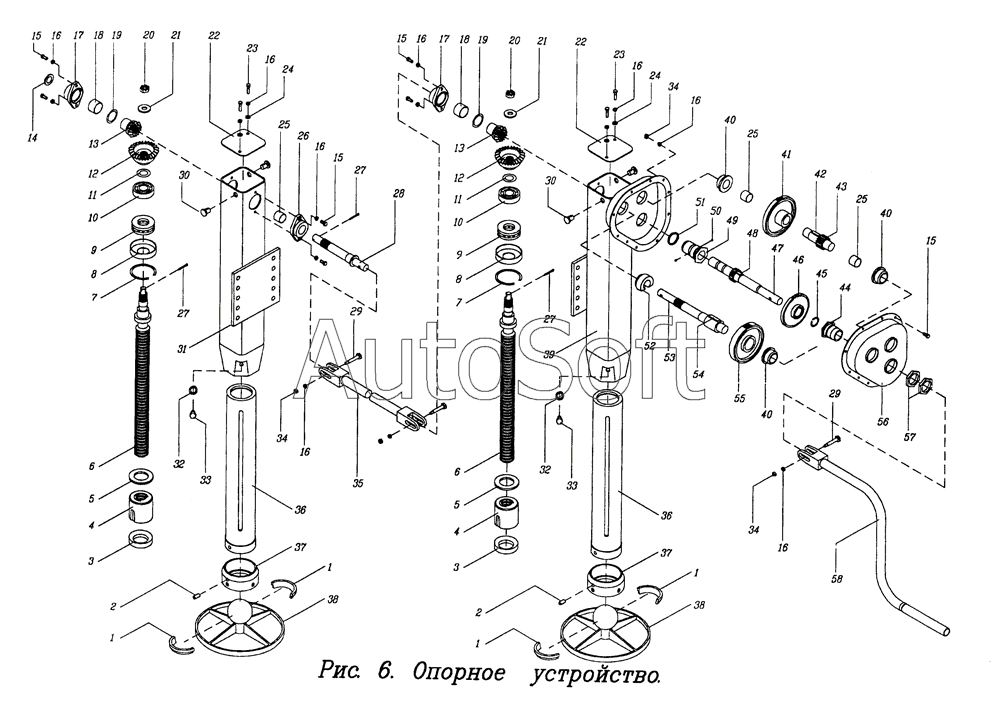

Каталог запасных частей к технике: ЧМЗАП-9906 (2000). Опорное устройство
32
32
38
38
37
37
37
36
36
36
35
34
34
34
34
33
33
33
38
32
31
30
30
30
29
29
28
27
27
27
27
26
25
48
58
57
56
55
54
53
52
51
50
49
25
47
46
45
44
43
42
41
40
40
40
39
11
16
16
16
16
16
16
16
16
16
16
15
15
15
15
15
14
13
13
13
12
12
11
17
17
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
21
25
25
25
25
25
24
24
24
23
23
23
22
22
22
21
21
1
1
1
1
20
20
20
19
19
19
19
19
19
19
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Сухарь | |
| 2 | 9***3 | Винт стопорный | |
| 3 | 9***4 | Кольцо сферическое | |
| 4 | 9***2 | Гайка опорного устройства | |
| 5 | 9***0 | Шайба | |
| 6 | 9***0 | Винт опорного устройства | |
| 7 | 9***8 | Кольцо стопорное | |
| 8 | 9***6 | Чашечка | |
| 9 | Г***9 | Подшипник 8308 ГОСТ 7872-89 | |
| 10 | Г***5 | Подшипник 306 ГОСТ 8338-75 | |
| 11 | 9***0 | Прокладка регулировочная | |
| 11 | 9***1 | Прокладка регулировочная | |
| 11 | 9***2 | Прокладка регулировочная | |
| 12 | 9***1 | Шестерня коническая ведомая | |
| 13 | 9***0 | Шестерня коническая ведущая | |
| 13 | 9***0 | Шестерня коническая ведущая | |
| 14 | 9***2 | Шайба | |
| 15 | 2***5 | Болт М8-6gxС18.68.016 ГОСТ 7796-70 | |
| 15 | 2***5 | Болт М8-6gxС18.68.016 ГОСТ 7796-70 | |
| 16 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 16 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 16 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 17 | 9***2 | Опора шестерни конической | |
| 18 | 5***6 | Втулка | |
| 19 | 9***6 | Прокладка регулировочная | |
| 19 | 9***6 | Прокладка регулировочная | |
| 19 | 9***6 | Прокладка регулировочная | |
| 19 | 9***6 | Прокладка регулировочная | |
| 19 | 9***6 | Прокладка регулировочная | |
| 19 | 9***6 | Прокладка регулировочная | |
| 20 | 3***2 | Гайка М18x1,5-6Н | |
| 20 | 3***2 | Гайка М18x1,5-6Н | |
| 21 | 3***8 | Шайба 18 | |
| 21 | 3***8 | Шайба 18 | |
| 22 | 9***0 | Крышка | |
| 22 | 9***0 | Крышка | |
| 23 | 2***0 | Болт М8-6gx30.68.016 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М8-6gx30.68.016 ГОСТ 7796-70 | |
| 24 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 24 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 25 | В***3 | Втулка металлофторопластовая | |
| 25 | В***3 | Втулка металлофторопластовая | |
| 25 | В***3 | Втулка металлофторопластовая | |
| 25 | В***3 | Втулка металлофторопластовая | |
| 25 | В***3 | Втулка металлофторопластовая | |
| 26 | 9***2 | Опора № 5 | |
| 27 | 2***4 | Шплинт 4x32.016ГОСТ397-79 | |
| 27 | 2***4 | Шплинт 4x32.016ГОСТ397-79 | |
| 28 | 9***5 | Вал опорного устройства левого | |
| 29 | 4***0 | Болт специальный | |
| 30 | 9***2 | Палец | |
| 30 | 9***2 | Палец | |
| 31 | 9***1 | Корпус опорного устройства левый | |
| 32 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 32 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 33 | 9***0 | Болт направляющий | |
| 33 | 9***0 | Болт направляющий | |
| 34 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 34 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 35 | 9***0 | Вал соединительный | |
| 36 | 9***0 | Стойка опорного устройства | |
| 36 | 9***0 | Стойка опорного устройства | |
| 37 | 9***4 | Гайка специальная | |
| 37 | 9***4 | Гайка специальная | |
| 38 | 9***0 | Лапа опорного устройства | |
| 38 | 9***0 | Лапа опорного устройства | |
| 39 | 9***0 | Корпус опорного устройства правого | |
| 40 | 9***2 | Опора № 3 | |
| 41 | 9***6 | Шестерня ведомая | |
| 42 | 9***6 | Шпонка ГОСТ 23360-78 | |
| 43 | 9***1 | Вал-шестерня | |
| 44 | 9***2 | Опора № 4 | |
| 45 | 9***4 | Кольцо стопорное | |
| 46 | 9***2 | Шестерня ведущая | |
| 47 | 9***0 | Вал-шестерня | |
| 48 | 9***2 | Шпонка ГОСТ 23360-78 | |
| 49 | 9***2 | Опора № 2 | |
| 50 | 2***В | Шарик фиксатора | |
| 51 | 9***6 | Кольцо фиксатора | |
| 52 | 9***2 | Опора № 1 | |
| 53 | 9***4 | Вал опорного устройства правого | |
| 54 | 9***0 | Шпонка ГОСТ 23360-78 | |
| 55 | 9***4 | Шестерня ведомая | |
| 56 | 9***4 | Крышка редуктора | |
| 57 | 9***4 | Гайка М45x1,5-6Н | |
| 58 | 9***6 | Рукоятка опорного устройства |
