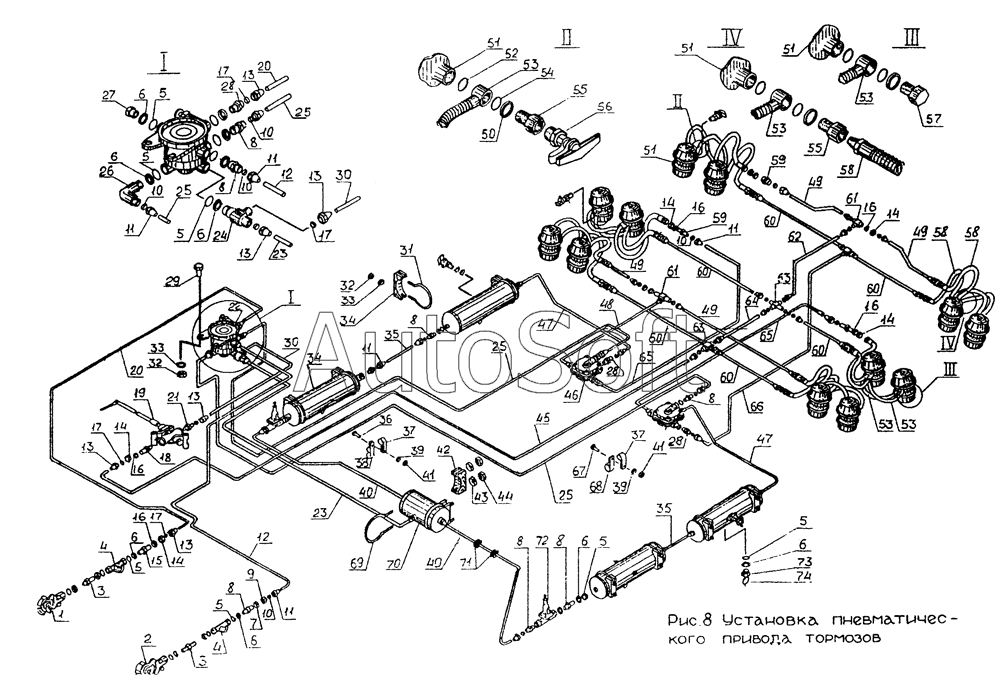

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Установка пневматического привода тормозов
1
2
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
8
8
8
8
8
8
9
10
10
10
10
11
11
11
11
11
12
12
13
13
13
13
13
13
14
14
14
14
14
15
16
16
16
16
16
17
17
17
17
18
19
20
20
21
22
23
23
24
25
25
25
25
26
27
28
28
28
29
30
30
31
32
32
33
33
34
34
35
35
36
37
37
38
39
39
40
40
41
41
42
43
44
45
46
47
47
48
49
49
49
49
50
51
51
51
51
52
53
53
53
53
53
54
55
55
56
57
58
58
58
59
59
60
60
60
60
60
60
61
61
62
63
63
64
65
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Головка соединительная питающая | |
| 2 | П***А | Головка соединительная питающая | |
| 3 | 4***6 | Штуцер проходной | |
| 4 | 1***0 | Фильтр магистральный | |
| 5 | 7***2 | Кольцо 020-025-30-2-3 ГОСТ 18829 | |
| 6 | 7***0 | Шайба | |
| 7 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 8 | 4***5 | Штуцер ввертный | |
| 9 | 2***6 | Гайка М 16x1,5.6Н.6.016 ГОСТ 5985 | |
| 10 | 3***1 | Муфта конусная 10 | |
| 11 | 3***1 | Гайка накидная 2Н10 | |
| 12 | 6***6 | Трубка управляющей магистрали | |
| 13 | 3***1 | Гайка накидная 2Н 14 | |
| 14 | 2***0 | Гайка М20x1,5.6Н.6.016 ГОСТ 5915 | |
| 15 | 4***1 | Штуцер ввертной | |
| 16 | 2***1 | Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 | |
| 17 | 3***1 | Муфта конусная 14 | |
| 18 | 4***8 | Штуцер ввертный | |
| 19 | 6***1 | Кран разобщительный с валом | |
| 20 | 6***0 | Трубка питания прицепа | |
| 21 | 3***1 | Штуцер ввертный 1-14 | |
| 22 | 1***0 | Воздухораспределитель с краном растормаживания | |
| 23 | 6***6 | Трубка от воздушного баллона к воздухораспределителю | |
| 24 | 4***0 | Тройник ввертный | |
| 25 | 6***0 | Трубка от воздухораспределителя к ускорителю | |
| 26 | 4***5 | Угольник ввертный | |
| 27 | 4***2 | Пробка | |
| 28 | 4***0 | Штуцер ввертный | |
| 29 | 2***1 | Болт М10-6gx35.68.016ГОСТ 7796-70 | |
| 30 | 6***6 | Трубка от воздухораспределителя к крану | |
| 31 | 9***5 | Хомут крепления воздушного баллона | |
| 32 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 33 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 34 | 9***5 | Прокладка воздушного баллона тормозов | |
| 35 | 6***0 | Трубка между баллонами | |
| 36 | 2***0 | Болт М6-6gx20.68.016 ГОСТ 7798-70 | |
| 37 | 3***6 | Кляммер 10 | |
| 38 | 3***2 | Кляммер двойной 14 | |
| 39 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 40 | 6***8 | Трубка от воздушного баллона к защитному клапану | |
| 41 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 42 | 7***5 | Прокладка воздушного баллона | |
| 43 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 44 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 45 | 6***8 | Трубка от крана к крестовине | |
| 46 | 1***0 | Клапан ускорительный | |
| 47 | 6***2 | Трубка от баллона к ускорителю | |
| 48 | 6***6 | Трубка от ускорителя к тропинку первая | |
| 49 | 6***4 | Трубка тормозная большая № 2 | |
| 50 | 9***6 | Шайба | |
| 51 | 2***0 | Камера тормозная с пружинным энергоаккумулятором тип 24/24 | |
| 52 | 6***6 | Кольцо 014-020-36-2-2 ГОСТ 18829 | |
| 53 | 6***0 | Шланг | |
| 54 | 9***6 | Кольцо 014-018-25-2-2 ГОСТ 18829-73 | |
| 55 | 4***5 | Болт М16x1,5-6g | |
| 56 | 1***0 | Клапан контрольного вывода | |
| 57 | 4***6 | Болт М 16x1,5-6gx35 | |
| 58 | 9***0 | Шланг гибкий задних тормозов | |
| 59 | 4***2 | Штуцер проходной | |
| 60 | 6***2 | Трубка тормозная большая № 1 | |
| 61 | 4***5 | Тройник проходной | |
| 62 | 6***4 | Трубка от крестовины к тройнику | |
| 63 | 4***7 | Крестовина | |
| 64 | 6***0 | Трубка от крестовины к крестовине | |
| 65 | 6***8 | Трубка от ускорителя к тройнику вторая | |
| 66 | 6***0 | Трубка от ускорителя к тройнику третья | |
| 67 | 2***8 | Болт М6.6gx 16 ГОСТ 7798 | |
| 68 | 3***7 | Кляммер 14 | |
| 69 | 7***3 | Хомут крепления воздушного баллона | |
| 70 | 9***5 | Баллон воздушный тормозов | |
| 71 | 2***2 | Втулка | |
| 72 | 1***0 | Клапан защитный одинарный | |
| 73 | 1***0 | Кран слива конденсата | |
| 74 | 5***4 | Звено конечное цепи |
