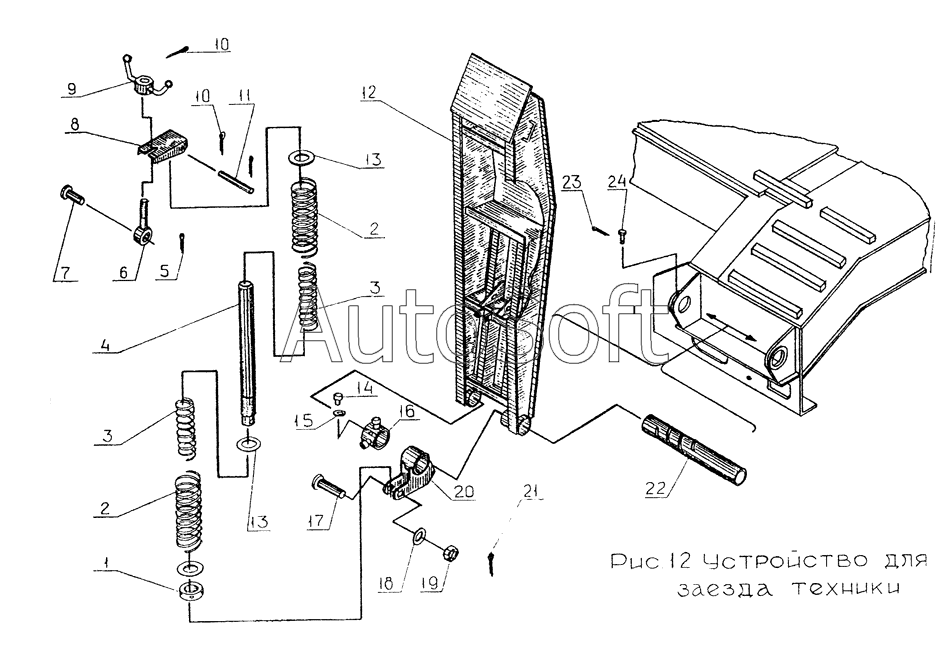

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Устройство для заезда техники
12
24
23
22
21
20
19
18
17
16
15
14
13
13
1
12
11
10
10
9
8
7
6
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Гайка регулировочная | |
| 2 | 9***7 | Пружина наружная | |
| 3 | 9***1 | Пружина внутренняя | |
| 4 | 9***0 | Труба направляющая | |
| 5 | 2***9 | Шплинт 5x36.0.016 ГОСТ 397 | |
| 6 | 9***4 | Стяжка | |
| 6 | 9***1 | Стяжка | |
| 7 | 2***8 | Палец 16x55 ОСТ 37.001.163-75 | |
| 8 | 9***0 | Кронштейн | |
| 9 | 9***4 | Фиксатор | |
| 10 | 2***3 | Шплинт 4x25.016 ГОСТ 397-79 | |
| 11 | 9***0 | Ось 2-16h12х120.35.1.Ц9xp ГОСТ 9650 | |
| 12 | 6***0 | Трап правый | |
| 12 | 6***1 | Трап левый | |
| 13 | 9***0 | Шайба | |
| 14 | 9***0 | Болт направляющий | |
| 15 | 2***9 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 16 | 9***0 | Муфта | |
| 17 | 9***2 | Ось | |
| 18 | 2***7 | Шайба 16 ОСТ 37.001.144-75 | |
| 19 | 2***9 | Гайка М16x1,5.6Н.6.016 ГОСТ 5919 | |
| 20 | 9***0 | Кривошип | |
| 21 | 2***6 | Шплинт 2,5x25.0.016 ГОСТ397 | |
| 22 | 9***6 | Ось трапа | |
| 23 | 2***2 | Шплинт 4x20.016 ГОСТ397-79 | |
| 24 | 2***9 | Палец 12x40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
