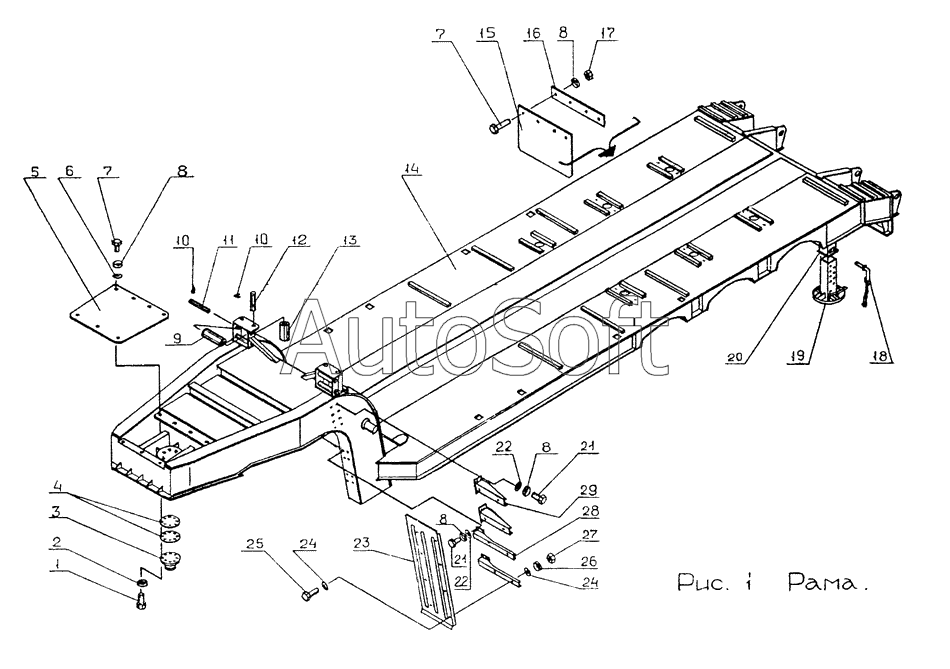

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Рама
1
7
3
4
5
6
7
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Болт М20x1,5-6gx60.68.016 ГОСТ 7796-70 | |
| 3 | 6***2 | Шкворень поворотного устройства | |
| 4 | 6***0 | Прокладка регулировочная | |
| 5 | 6***5 | Лист настила № 1 | |
| 6 | 2***9 | Шайба 10 | |
| 7 | 2***7 | Болт М10-6gx25.68.016 ГОСТ 7796-70 | |
| 7 | 2***1 | Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 | |
| 8 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 9 | 6***8 | Ролик направляющий горизонтальный | |
| 10 | 5***9 | Планка стопорная | |
| 11 | 6***8 | Ось горизонтального ролика | |
| 12 | 6***0 | Ось вертикального ролика | |
| 13 | 6***0 | Ролик направляющим вертикальный | |
| 14 | 6***0 | Рама | |
| 15 | 9***0 | Брызговик | |
| 16 | 9***0 | Накладка крепления брызговика | |
| 17 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 18 | 6***4 | Палец дополнительной опоры | |
| 19 | 6***0 | Дополнительная опора | |
| 20 | 6***0 | Кожух опоры | |
| 21 | 2***5 | Болт М10-6gx20.68.016 ГОСТ 7796-70 | |
| 22 | 2***6 | Шайба 10 ОСТ 37.001.144-75 | |
| 23 | 9***0 | Крыло | |
| 24 | 2***8 | Шайба 8 ОСТ 37.001.144-75 | |
| 25 | 2***6 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | |
| 26 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 27 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 28 | ***4 | Кронштейн крыла | |
| 29 | 9***8 | Кронштейн крыла верхний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
