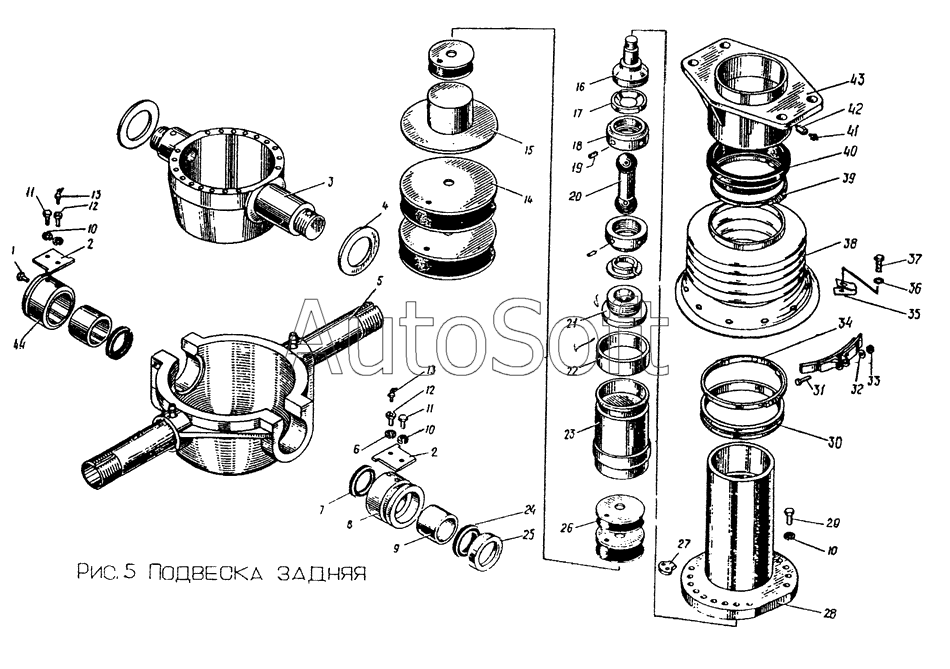

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Подвеска задняя
41
31
32
33
34
35
36
37
38
39
40
30
42
43
44
7
1
2
2
3
4
5
6
19
9
10
10
10
11
11
12
12
13
13
14
15
16
17
18
8
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Пробка | |
| 2 | 9***4 | Пластина распорная балансирная колес | |
| 3 | 6***0 | Корпус упругих элементов задней подвески | |
| 4 | 6***0 | Шайба специальная | |
| 5 | 6***0 | Балансир колес задней подвески | |
| 6 | 2***6 | Шайба 14 ОСТ 37.001.144-75 | |
| 7 | 6***0 | Балансир подвески большой | |
| 8 | 6***0 | Обойма цапфы | |
| 9 | 6***4 | Втулки | |
| 10 | 2***8 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | |
| 11 | 2***7 | Болт М 14-6gx35.68.016 ГОСТ 7796 | |
| 12 | 9***0 | Болт специальный | |
| 13 | Г***3 | Масленка 2.3.45 Ц6xp ГОСТ 19853 | |
| 14 | 9***2 | Шайба большая | |
| 15 | 9***1 | Плита опорная упругих элементов | |
| 16 | 9***0 | Основание верхнее опорного конца балансира | |
| 17 | 9***8 | Сухарь | |
| 18 | 9***4 | Гайка специальная | |
| 19 | 9***3 | Винт стопорный | |
| 20 | 9***0 | Опора кольца балансира | |
| 21 | 9***0 | Основание опоры конца балансира | |
| 22 | 9***0 | Кольцо свертное | |
| 23 | 9***1 | Стакан подвески | |
| 24 | 5***4 | Кольцо уплотнительное | |
| 25 | 5***2 | Корпус сальника | |
| 26 | 9***4 | Шайба малая | |
| 27 | 9***6 | Прижим кольца кожуха защитного | |
| 28 | 9***0 | Стойка подвески | |
| 29 | 2***4 | Болт М14-6gx55.68.016 ГОСТ 7796 | |
| 30 | 9***1 | Кольцо защитного кожуха | |
| 31 | 2***6 | Болт М6-6gx35.68.016 ГОСТ 779Х | |
| 32 | 2***4 | Шайба | |
| 33 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 34 | 9***4 | Хомут нижний | |
| 35 | 3***7 | Кляммер 14 | |
| 36 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 37 | 2***6 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | |
| 38 | 6***0 | Кожух защитный | |
| 39 | 9***8 | Хомутик верхний | |
| 40 | 9***0 | Кольцо буферное подвески | |
| 41 | Г***3 | Масленка 2.3.45 Ц6xp ГОСТ 19853 | |
| 42 | 9***8 | Удлинитель масленки | |
| 43 | 9***2 | Кронштейн задней подвески со втулками | |
| 44 | 6***0 | Стакан цапфы |
