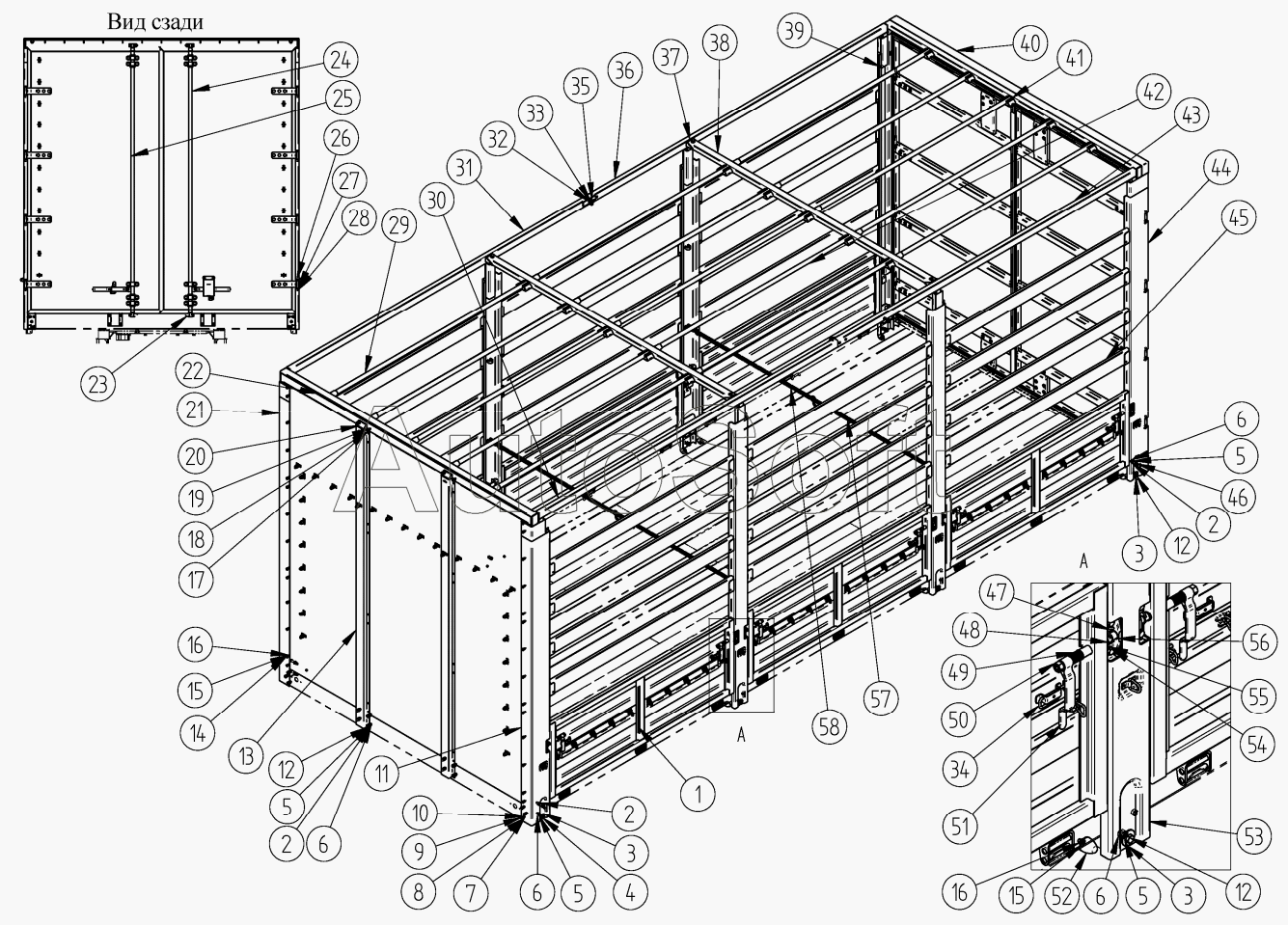

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-8305 (2010). Платформа с каркасом тента, передней стенкой и задними дверьми
24
25
23
26
2
2
2
3
4
5
5
5
5
33
6
6
6
6
35
7
19
8
9
17
55
10
18
54
12
12
12
14
15
15
16
16
27
28
32
46
50
58
57
1
1
11
21
39
53
13
3
3
3
47
56
51
34
49
48
29
31
37
38
41
30
22
36
40
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Борт боковой (высокий) | |
| 1 | 8***0 | Борт боковой | |
| 2 | 1***1 | Шайба плоская 12х22 | |
| 3 | 8***6 | Шайба | |
| 3 | 8***6 | Шайба | |
| 4 | 1***1 | Болт М12х1,25х60 | |
| 5 | 1***0 | Шайба пружинная 12 | |
| 6 | 1***1 | Гайка М12х1,25 | |
| 7 | 1***1 | Гайка М10х1,25 | |
| 8 | 1***1 | Шайба плоская 10х18 | |
| 9 | 1***1 | Болт М10х1,25х25 | |
| 10 | 1***0 | Шайба пружинная 10 | |
| 11 | 9***0 | Стойка передняя левая | |
| 12 | 1***1 | Болт М12х1,25х30 | |
| 13 | 9***1 | Стенка передняя | |
| 14 | 1***1 | Болт М8х25 | |
| 15 | 1***0 | Шайба пружинная 8 | |
| 16 | 1***1 | Гайка М8 | |
| 17 | 1***1 | Болт М10х1,25х25 | |
| 18 | 1***0 | Шайба пружинная 10 | |
| 19 | 1***1 | Гайка М10х1,25 | |
| 21 | 9***0 | Стойка передняя правая | |
| 22 | 9***0 | Поперечина передняя | |
| 23 | 9***0 | Стопор кулачковый | |
| 24 | 9***0 | Створка двери правая | |
| 25 | 9***0 | Створка двери левая | |
| 26 | 9***0 | Палец | |
| 27 | 2***6 | Шайба 10 | |
| 28 | 1***1 | Шплинт разводной 3х30 | |
| 29 | 9***3 | Распорка поперечин передняя | |
| 30 | 9***0 | Распорка стоек передняя левая | |
| 31 | 9***0 | Распорка стоек передняя правая | |
| 32 | 1***1 | Болт М12х1,25х40 | |
| 33 | 1***0 | Шайба пружинная 12 | |
| 34 | 9***7 | Стопор | |
| 35 | 1***1 | Гайка М12х1,25 | |
| 36 | 9***0 | Распорка стоек задняя правая | |
| 37 | 9***4 | Фиксатор дуги | |
| 38 | 9***0 | Поперечина средняя | |
| 39 | 9***0 | Стойка задняя правая | |
| 40 | 9***0 | Поперечина задняя с козырьком | |
| 41 | 9***3 | Гнездо распорки дуг | |
| 42 | 8***4 | Распорка поперечин средняя | |
| 43 | 9***0 | Распорка стоек задняя левая | |
| 44 | 9***0 | Стойка задняя левая | |
| 45 | 9***9 | Доска каркаса тента | |
| 46 | 1***1 | Болт М12х1,25х50 | |
| 47 | 8***0 | Вал рукояти запора | |
| 48 | 8***8 | Шайба | |
| 49 | 8***0 | Пружина | |
| 50 | 1***1 | Гайка М14х1,5 | |
| 51 | 8***0 | Рукоятка | |
| 53 | 9***0 | Стойка средняя | |
| 54 | 1***0 | Шайба пружинная 10 | |
| 55 | 1***1 | Болт М10х1,25х25 | |
| 56 | 8***1 | Кронштейн упора | |
| 57 | 8***2 | Цепь стойки бокового борта с запором | |
| 58 | 8***6 | Цепь стойки бокового борта |
