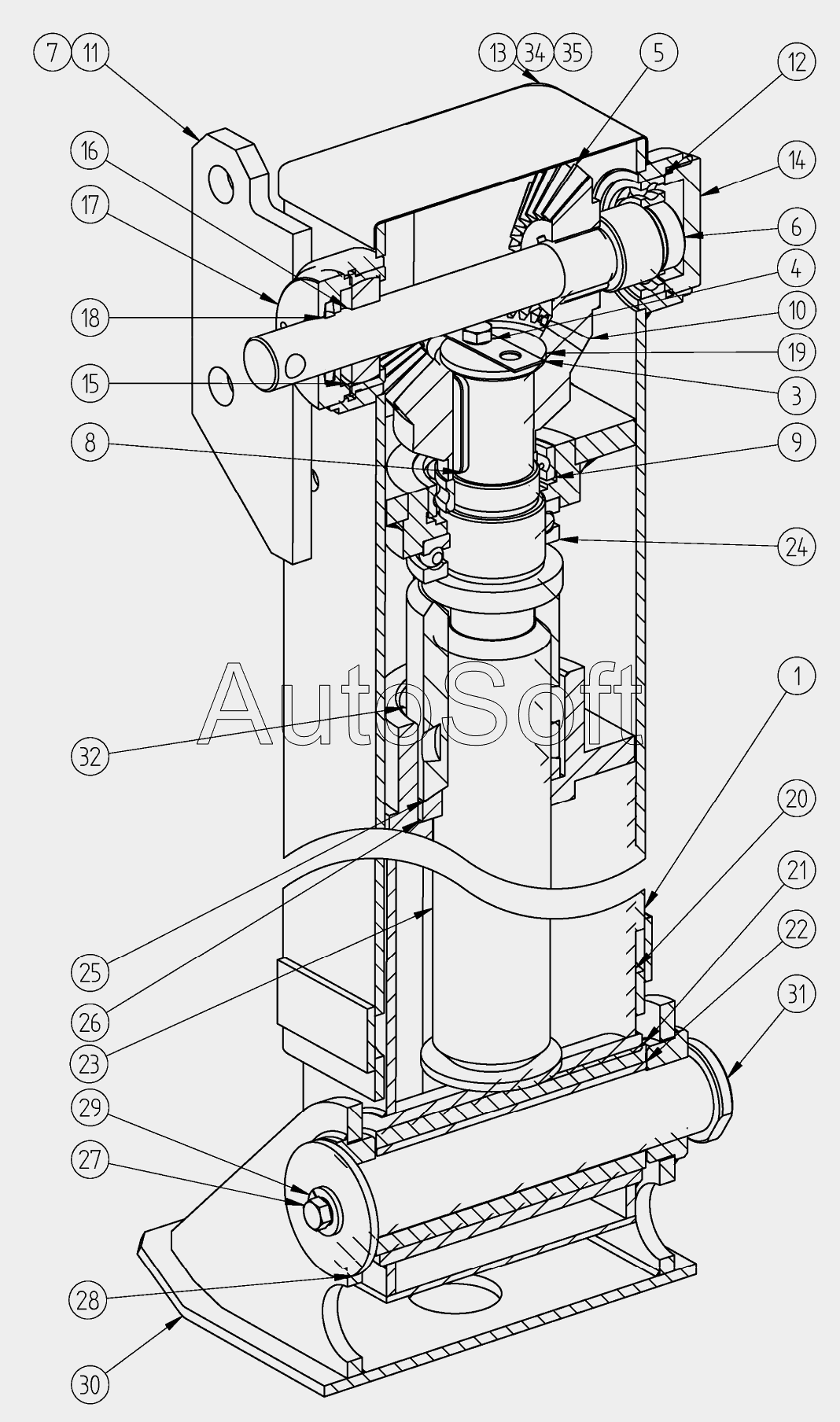

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-9905 (2010). Устройство опорное левое
17
34
29
33
8
13
6
5
10
24
14
16
25
23
15
3
32
21
20
30
19
26
28
31
11
7
1
22
4
27
35
18
12
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Корпус левый | |
| 3 | 9***0 | Планка отгибная | |
| 4 | 2***6 | Болт М8х20 | |
| 5 | 9***8 | Шестерня коническая | |
| 6 | 9***5 | Вал входной левый | |
| 7 | 9***4 | Ребро | |
| 8 | Ш***5 | Шпонка 10х8х45 | |
| 9 | 1***8 | Подшипник шариковый радиальный однорядный | |
| 10 | 9***0 | Колесо зубчатое коническое | |
| 11 | 9***2 | Пластина кронштейна | |
| 12 | 1***6 | Подшипник шариковый радиальный однорядный | |
| 13 | 9***8 | Крышка корпуса | |
| 14 | 9***6 | Крышка-винт регулировочная | |
| 15 | 9***0 | Стакан правого редуктора | |
| 16 | 9***1 | Подшипник входного вала | |
| 17 | 9***4 | Крышка резьбовая | |
| 18 | С***5 | Кольцо СГ 37-24-5 | |
| 19 | 9***0 | Шайба концевая верхняя | |
| 20 | 9***0 | Стойка выдвижная | |
| 21 | 9***2 | Прокладка резиновая | |
| 22 | 9***4 | Кольцо внутреннее | |
| 23 | 9***4 | Винт | |
| 24 | 2***9 | Подшипник упорный 8209 | |
| 25 | 9***2 | Гайка | |
| 26 | 9***4 | Шайба сферическая | |
| 27 | 2***8 | Болт М12х25 | |
| 28 | 9***6 | Шайба концевая нижняя | |
| 29 | 1***0 | Шайба пружинная 12 | |
| 30 | 9***0 | Башмак | |
| 31 | 9***8 | Палец 12х38.018 | |
| 32 | 9***0 | Спецболт | |
| 33 | 1***0 | Шайба пружинная 18 | |
| 34 | 1***1 | Шайба плоская 6х15 | |
| 35 | 1***1 | Винт М6х16 |
