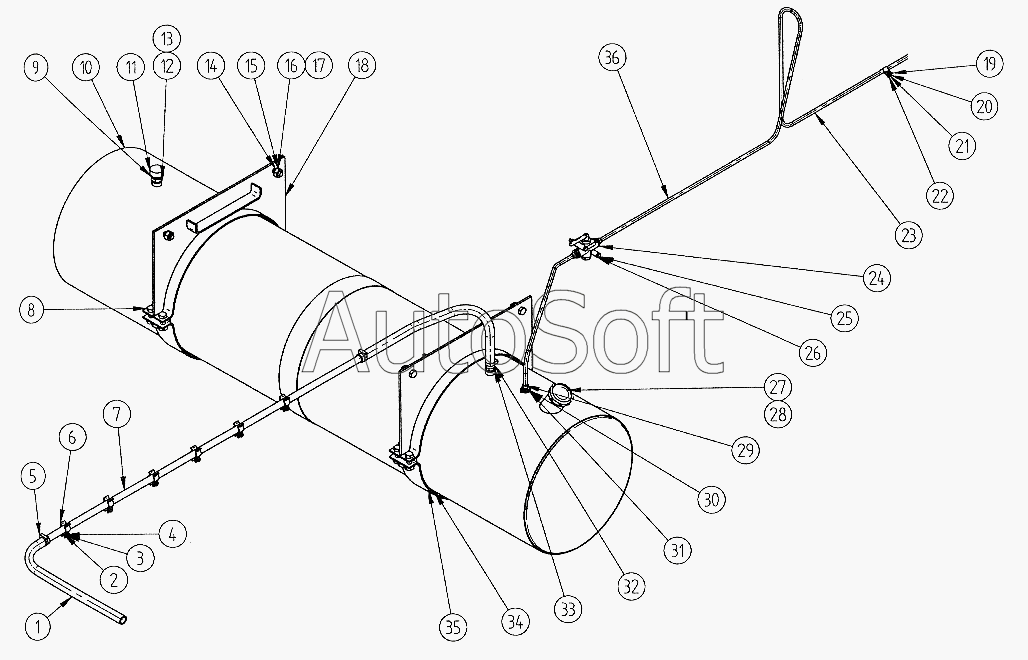

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-9327 (2009). Бак топливный
29
2
21
3
20
4
12
13
5
22
23
36
25
30
11
24
19
26
27
18
35
34
14
8
15
16
17
10
28
7
1
32
31
33
6
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Шланг №1 | |
| 2 | 2***6 | Болт М8х20 | |
| 3 | 1***1 | Гайка М8 | |
| 4 | 1***0 | Шайба пружинная 8 | |
| 5 | Х***5 | Хомут 35 | |
| 6 | 8***5 | Скоба | |
| 7 | 9***7 | Топливопровод | |
| 8 | 1***1 | Болт М16х1,5х50 | |
| 9 | 8***1 | Гайка М22х 1,5 | |
| 10 | 9***5 | Топливный бак | |
| 11 | 9***0 | Клапан ограничительный | |
| 12 | 8***4 | Шайба | |
| 13 | К***3 | Кольцо 022-026-25-2-3 | |
| 14 | 1***1 | Болт М16х1,5х40 | |
| 15 | 2***9 | Гайка М16х1,5 | |
| 16 | 1***0 | Шайба пружинная 16 | |
| 17 | 1***1 | Шайба плоская 16х28 | |
| 18 | 9***0 | Кронштейн топливного бака правый | |
| 19 | 8***2 | Скоба | |
| 20 | 1***0 | Шайба пружинная 6 | |
| 21 | 1***1 | Гайка М6 | |
| 22 | 2***8 | Болт М6х 16 | |
| 23 | 9***2 | Трубка №1 от воздушного баллона к разобщительному крану | |
| 24 | 8***6 | Штуцер ввертный | |
| 25 | 1***1 | Болт М8х70 | |
| 26 | 1***0 | Разобщительный кран | |
| 27 | 9***0 | Пробка топливного бака | |
| 28 | 9***5 | Прокладка пробки | |
| 29 | 9***6 | Трубка от разобщительного крана к топливному баку | |
| 30 | 1***0 | Прокладка 22х28х1 | |
| 31 | 9***0 | Штуцер перекачки топлива | |
| 32 | 9***9 | Шланг №2 | |
| 33 | 9***0 | Штуцер | |
| 34 | 9***0 | Прокладка топливного бака | |
| 35 | 9***0 | Кронштейн топливного бака левый | |
| 36 | 9***4 | Трубка №2 от воздушного баллона к разобщительному крану |
