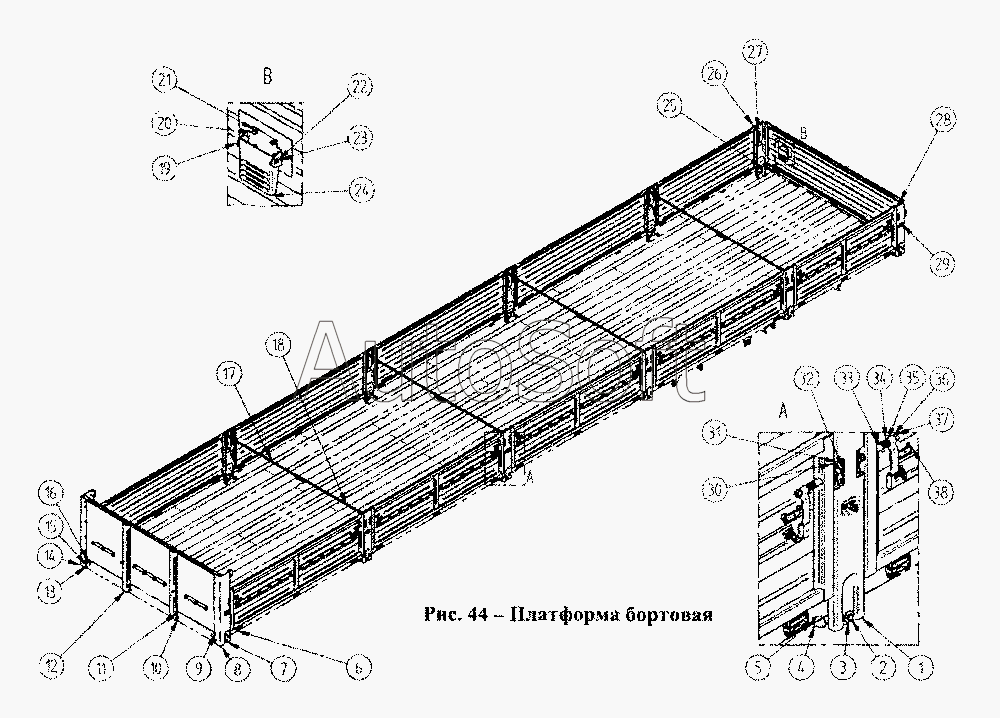

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-93271 (2009). Платформа бортовая
24
18
6
26
6
26
27
29
19
22
17
28
12
3
32
33
34
35
36
38
20
4
5
7
9
10
11
13
15
16
2
21
23
25
30
31
37
1
8
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Стойка средняя | |
| 2 | 1***1 | Болт М12х1,25х30 | |
| 3 | 8***6 | Шайба | |
| 4 | 5***6 | Буфер ограничительный | |
| 5 | 1***1 | Гайка М8 | |
| 6 | 8***0 | Борт боковой | |
| 6 | 9***0 | Борт боковой | |
| 7 | 1***1 | Болт М12х1,25х60 | |
| 8 | 9***0 | Стойка передняя низкая | |
| 9 | 1***1 | Болт М8х25 | |
| 10 | 1***1 | Шайба плоская 12х22 | |
| 11 | 1***0 | Шайба пружинная 12 | |
| 12 | 9***1 | Борт передний | |
| 13 | 1***1 | Шайба плоская 10х18 | |
| 14 | 9***0 | Стойка передняя низкая | |
| 15 | 1***1 | Гайка М10х1,25 | |
| 16 | 1***1 | Гайка М12х1,25 | |
| 17 | 8***6 | Цепь стойки бокового борта | |
| 18 | 8***2 | Цепь стойки бокового борта с запором | |
| 19 | 5***2 | Кронштейн подножки | |
| 20 | 1***1 | Болт М8х16 | |
| 21 | 1***7 | Шайба пружинная 8 | |
| 22 | 5***3 | Ось подножки | |
| 23 | 1***6 | Шайба стопорная | |
| 24 | 5***1 | Подножка | |
| 25 | 1***1 | Болт М12х1,25х50 | |
| 26 | 8***0 | Борт боковой | |
| 26 | 8***0 | Борт боковой | |
| 27 | 8***0 | Стойка задняя правая | |
| 28 | 8***0 | Борт задний | |
| 29 | 8***1 | Стойка задняя левая | |
| 30 | 1***3 | Шайба пружинная 10 | |
| 31 | 1***1 | Болт М10х1,25х25 | |
| 32 | 8***1 | Кронштейн упора | |
| 33 | 8***8 | Шайба | |
| 34 | 8***0 | Пружина | |
| 35 | 8***0 | Вал рукояти запора | |
| 36 | 8***0 | Рукоятка | |
| 37 | 1***1 | Гайка М14х1,5 | |
| 38 | 9***7 | Стопор |
