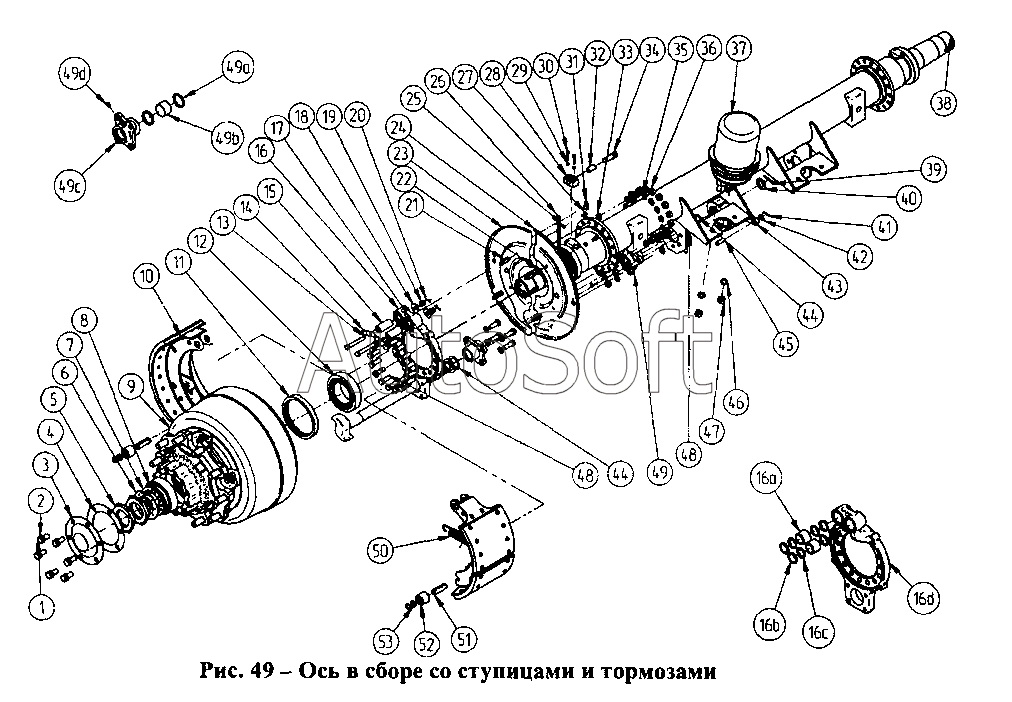

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-9328 (2009). Ось в сборе со ступицами и тормозами
4
49
38
38
34
32
12
8
11
30
27
48
48
1
19
36
47
45
29
25
42
35
2
46
20
41
39
53
38
38
38
38
9
3
5
7
6
37
37
10
16
16a
16b
16c
16d
49
49a
49b
49c
49d
43
43
24
23
31
26
50
51
52
44
44
40
15
14
18
13
21
17
17
28
33
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М16х35 | |
| 10 | 9***0 | Колодка тормоза с накладками | |
| 11 | 8***2 | Манжета | |
| 12 | 8***3 | Подшипник 7517а | |
| 13 | 9***6 | Болт оси колодки | |
| 14 | 9***3 | Фиксатор колодки | |
| 15 | 9***2 | Ось колодки тормоза | |
| 16 | 9***0 | Суппорт тормоза в сборе | |
| 16a | 9***8 | Втулка | |
| 16b | 9***4 | Шайба | |
| 16c | К***3 | Колцо уплотнительное 028-036-46-2-3 | |
| 16d | 9***0 | Суппорт | |
| 17 | 9***1 | Кулак разжимного заднего тормоза левый | |
| 17 | 9***0 | Кулак разжимного заднего тормоза правый | |
| 18 | 9***5 | Шайба оси колодки | |
| 19 | 1***1 | Гайка М12х1,25 | |
| 2 | 1***0 | Шайба пружинная 16 | |
| 20 | 1***1 | Шплинт разводной 3х30 | |
| 21 | 9***5 | Шпилька крепления щитка | |
| 22 | 5***6 | Хомут крепления проводов | |
| 23 | 9***0 | Щиток верхний правый | |
| 24 | 9***9 | Щиток верхний левый | |
| 25 | 1***0 | Шайба пружинная 8 | |
| 26 | 9***4 | Уплотнитель щитка | |
| 27 | 1***1 | Болт М8х10 | |
| 28 | 9***0 | Втулка кронштейна датчика | |
| 29 | 1***0 | Шайба пружинная 6 | |
| 3 | 8***6 | Крышка ступицы | |
| 30 | 1***1 | Болт М6х35 | |
| 31 | 5***1 | Заглушка | |
| 32 | 8***0 | Втулка датчика | |
| 33 | 8***7 | Изолятор провода | |
| 34 | 4***0 | Датчик | |
| 35 | 1***0 | Шайба пружинная 14 | |
| 36 | 1***1 | Гайка М14х1,5 | |
| 37 | 1***0 | Камера тормозная с пружинным аккумулятором тип 24/24 | |
| 37 | 1***0 | Камера тормозная тип 24 | |
| 38 | 9***0 | Балка задней оси | |
| 38 | 9***0 | Балка задней оси | |
| 38 | 9***0 | Балка средней оси | |
| 38 | 9***0 | Балка средней оси | |
| 38 | 9***0 | Балка передней оси | |
| 38 | 9***0 | Балка передней оси | |
| 39 | 1***1 | Шплинт разводной 6х40 | |
| 4 | 8***8 | Прокладка крышки ступицы | |
| 40 | 8***8 | Шайба разжимного кулака | |
| 41 | 1***1 | Шплинт разводной 4х25 | |
| 42 | 1***1 | Шайба плоская 12х22 | |
| 43 | 9***0 | Рычаг регулировочный правый | |
| 43 | 9***0 | Рычаг регулировочный левый | |
| 44 | 1***6 | Шайба регулировочная разжимного кулака | |
| 45 | 2***8 | Палец 12х38 | |
| 46 | 1***0 | Шайба пружинная 16 | |
| 47 | 1***1 | Гайка М16х1,5 | |
| 48 | 1***1 | Болт М14х1,5х40 | |
| 49 | 8***8 | Прокладка крышки ступицы | |
| 49 | 9***0 | Опора разжимного кулака в сборе | |
| 49a | 5***7 | Кольцо уплотнительное | |
| 49b | 8***0 | Втулка | |
| 49c | 9***9 | Опора разжимного кулака | |
| 49d | М***6 | Масленка 1,3Ц6 | |
| 5 | 8***0 | Гайка подшипника | |
| 50 | 9***0 | Пружина | |
| 51 | 9***7 | Ось ролика колодки тормоза | |
| 52 | 9***9 | Ролик колодки тормоза | |
| 53 | К***5 | Кольцо уплотнительное 020-024-25 | |
| 6 | 5***5 | Шайба отгибная | |
| 7 | 5***9 | Шайба замковая | |
| 8 | 8***7 | Подшипник 7815 | |
| 9 | 9***1 | Ступица с тормозным барабаном |
