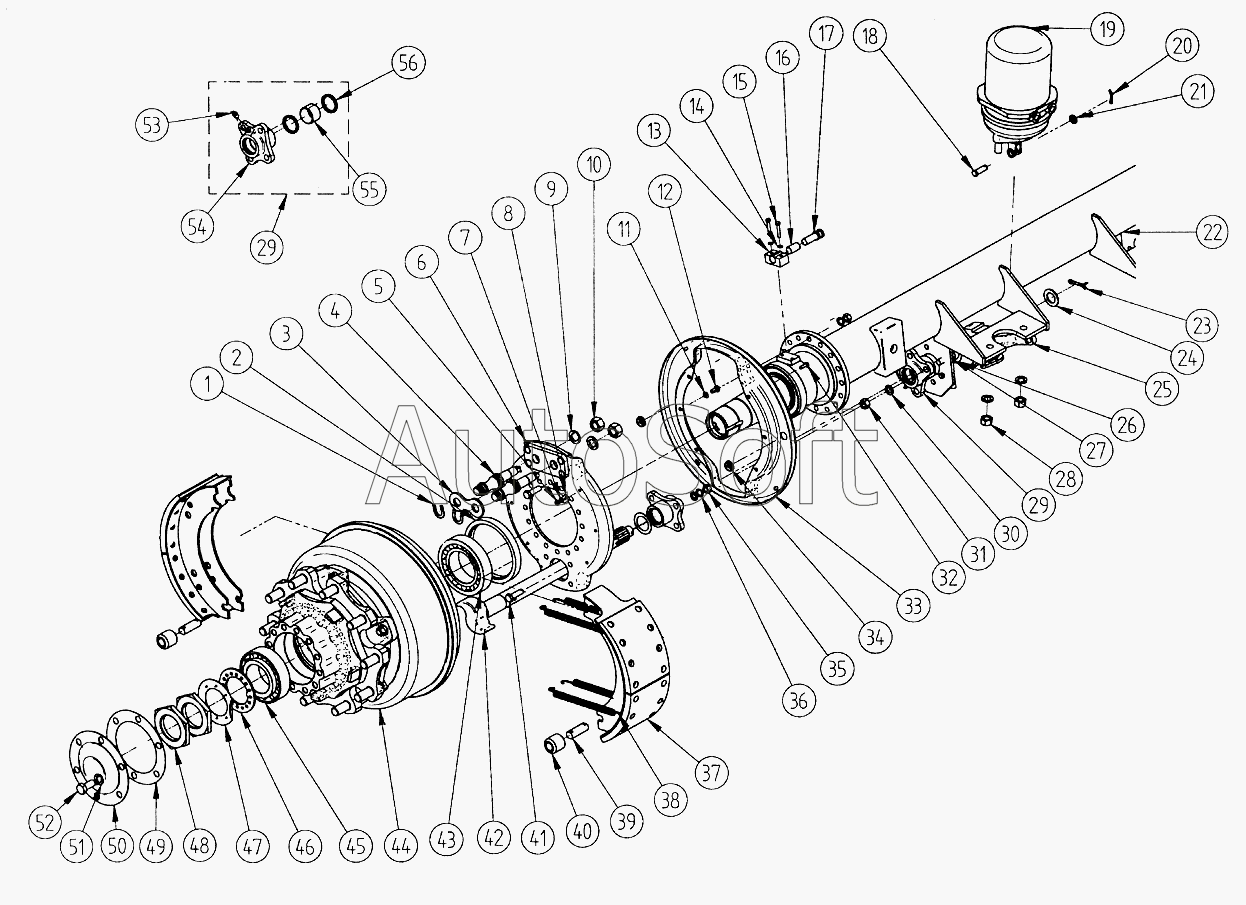

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-9327 (2005) (2005). Ось в сборе со ступицами и тормозами
/8.gif)
43
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
29
29
44
45
46
47
48
50
51
52
53
54
55
56
9908.002410.006-40
9908.003000.012-40
17
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16
1
18
19
19
20
21
22
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9908.002410.006-40 | 9***0 | Ось задняя со ступицами и тормозами | |
| 9908.003000.012-40 | 9***0 | Ось передняя со ступицами и тормозами | |
| 1 | 5***4 | Чека осей колодок | |
| 2 | 8***2 | Манжета | |
| 3 | 5***3 | Накладка осей колодок | |
| 4 | 8***2 | Ось колодки тормоза | |
| 4 | 9***8 | Прокладка крышки ступицы | |
| 5 | 1***1 | Гайка М6 | |
| 6 | 8***2 | Суппорт заднего тормоза | |
| 7 | 1***0 | Шайба пружинная 6 | |
| 9 | 1***0 | Шайба пружинная 20 | |
| 10 | 2***0 | Гайка М20х1,5 | |
| 11 | 1***0 | Шайба пружинная 8 | |
| 12 | 1***1 | Болт М8х14 | |
| 13 | 9***0 | Втулка кронштейна датчика | |
| 14 | 1***0 | Шайба пружинная 6 | |
| 15 | 1***1 | Болт М6х35 | |
| 16 | 8***0 | Втулка датчика | |
| 17 | 4***0 | Датчик | |
| 18 | 2***8 | Палец 12х38 | |
| 19 | 6***0 | Камера тормозная с пружинным энергоаккумулятором тип 24/24 | |
| 19 | 6***0 | Камера тормозная тип 24 | |
| 20 | 1***1 | Шплинт разводной 4х25 | |
| 21 | 1***1 | Шайба плоская 12х22 | |
| 22 | 9***0 | Балка задней оси | |
| 23 | 1***1 | Шплинт разводной 6х40 | |
| 24 | 8***8 | Шайба разжимного кулака | |
| 24 | 8***0 | Скоба проводов | |
| 25 | 9***0 | Рычаг регулировочный правый | |
| 25 | 9***0 | Рычаг регулировочный левый | |
| 26 | 1***6 | Шайба регулировочная разжимного кулака | |
| 27 | 1***1 | Болт М14х1,5х40 | |
| 28 | 1***1 | Гайка М16х1,5 | |
| 29 | 9***0 | Опора разжимного кулака в сборе | |
| 30 | 1***0 | Шайба пружинная 14 | |
| 31 | 1***1 | Гайка М14х1,5 | |
| 32 | 1***1 | Болт М6х20 | |
| 33 | 8***0 | Щиток тормоза | |
| 34 | 8***7 | Изолятор провода | |
| 35 | 1***1 | Гайка М12х1,25 | |
| 36 | 1***0 | Шайба пружинная 12 | |
| 37 | 5***0 | Колодка тормоза с накладками | |
| 37 | 8***0 | Колодка тормоза с накладками | |
| 38 | 5***5 | Пружина | |
| 39 | 5***7 | Ось ролика колодки тормоза | |
| 40 | 8***9 | Ролик колодки тормоза | |
| 41 | 1***1 | Болт М12х1,25х40 | |
| 42 | 9***1 | Кулак разжимного заднего тормоза левый | |
| 42 | 9***0 | Кулак разжимного заднего тормоза правый | |
| 43 | 8***3 | Подшипник 7517а | |
| 44 | 8***0 | Ступица с тормозным барабаном | |
| 45 | 8***7 | Подшипник 7815 | |
| 46 | 5***9 | Шайба замковая | |
| 47 | 5***5 | Шайба отгибная | |
| 48 | 8***0 | Гайка подшипника | |
| 50 | 8***6 | Крышка ступицы | |
| 51 | 1***0 | Шайба пружинная 16 | |
| 52 | 1***1 | Болт М16х35 | |
| 53 | М***6 | Масленка 1.3.Ц6 | |
| 54 | 9***9 | Опора разжимного кулака | |
| 55 | 8***0 | Втулка | |
| 56 | 5***7 | Кольцо уплотнительное |
