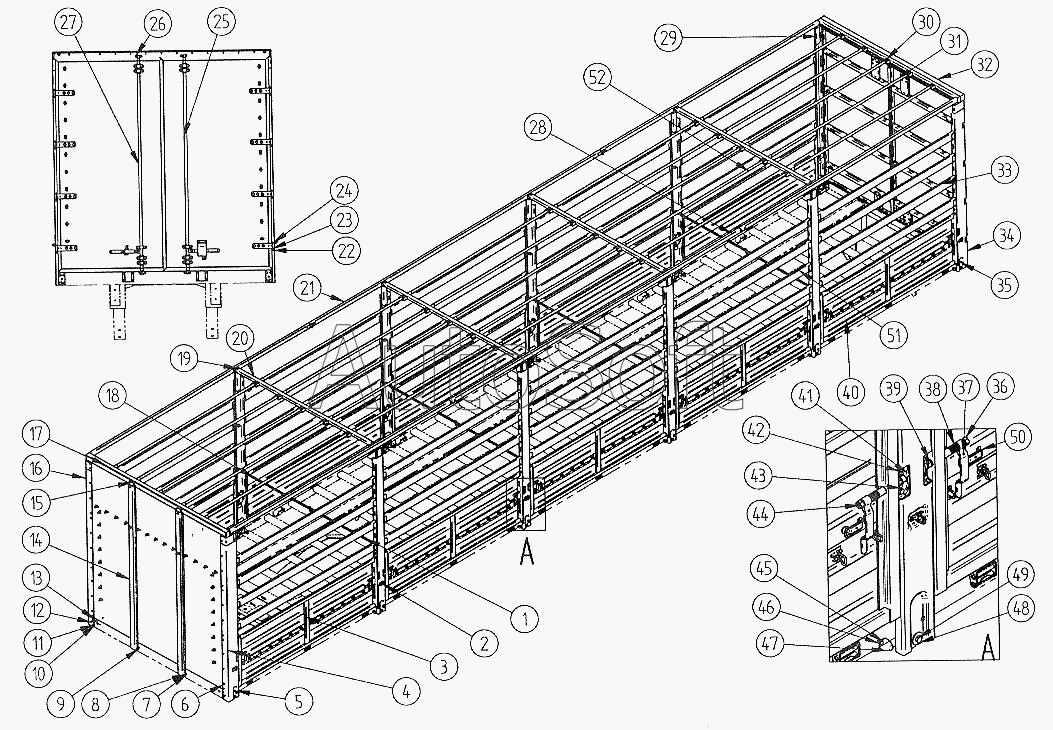

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-9327 (2005) (2005). Платформа с каркасом тента, передней стенкой и задними дверьми
/19.gif)
39
27
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
14
1
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Цепь стойки бокового борта с запором | |
| 2 | 9***0 | Стойка средняя | |
| 3 | 9***0 | Борт боковой | |
| 4 | 9***0 | Стойка передняя левая | |
| 5 | 1***1 | Болт М12х1,25х60 | |
| 6 | 1***1 | Болт М8х25 | |
| 7 | 1***1 | Гайка М12х1,25 | |
| 8 | 1***0 | Шайба пружинная 12 | |
| 9 | 1***1 | Шайба плоская 12х22 | |
| 10 | 1***1 | Гайка М10х1,25 | |
| 11 | 1***1 | Шайба плоская 10х18 | |
| 12 | 1***1 | Болт М10х1,25х25 | |
| 13 | 1***0 | Шайба пружинная 10 | |
| 14 | 9***1 | Стенка передняя | |
| 14 | 9***0 | Стенка передняя | |
| 15 | 9***2 | Заглушка | |
| 16 | 9***0 | Стойка передняя правая | |
| 17 | 9***0 | Поперечина передняя | |
| 18 | 8***6 | Цепь стойки бокового борта | |
| 19 | 9***4 | Фиксатор дуги | |
| 20 | 9***0 | Поперечина средняя | |
| 21 | 9***0 | Распорка стоек правая | |
| 22 | 1***1 | Шплинт разводной 3х30 | |
| 23 | 2***6 | Шайба 10 | |
| 24 | 9***0 | Палец | |
| 25 | 9***0 | Створка двери правая | |
| 25 | 9***4 | Створка двери правая | |
| 26 | 9***0 | Стопор кулачковый | |
| 27 | 9***0 | Створка двери левая | |
| 27 | 9***5 | Створка двери левая | |
| 28 | 9***0 | Распорка стоек левая | |
| 29 | 9***0 | Стойка задняя правая | |
| 30 | 9***3 | Гнездо распорки дуг | |
| 31 | 9***3 | Распорка поперечин задняя | |
| 32 | 9***0 | Поперечина задняя с козырьком | |
| 33 | 9***7 | Доска №2 каркаса тента | |
| 34 | 9***0 | Стойка задняя левая | |
| 35 | 1***1 | Болт М12х1,25х50 | |
| 36 | 1***1 | Гайка М14х1,5 | |
| 37 | 9***0 | Рукоятка | |
| 38 | 8***0 | Пружина | |
| 39 | 8***8 | Шайба | |
| 40 | 9***0 | Борт боковой | |
| 41 | 8***1 | Кронштейн упора | |
| 42 | 1***1 | Болт М10х1,25х25 | |
| 43 | 1***0 | Шайба пружинная 10 | |
| 44 | 8***0 | Вал рукояти запора | |
| 45 | 1***0 | Шайба пружинная 8 | |
| 46 | 1***1 | Гайка М8 | |
| 47 | 5***6 | Буфер ограничительный | |
| 48 | 8***6 | Шайба | |
| 49 | 1***1 | Болт М12х1,25х30 | |
| 50 | 9***7 | Стопор | |
| 51 | 9***5 | Доска №1 каркаса тента | |
| 52 | 9***4 | Распорка поперечин средняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
