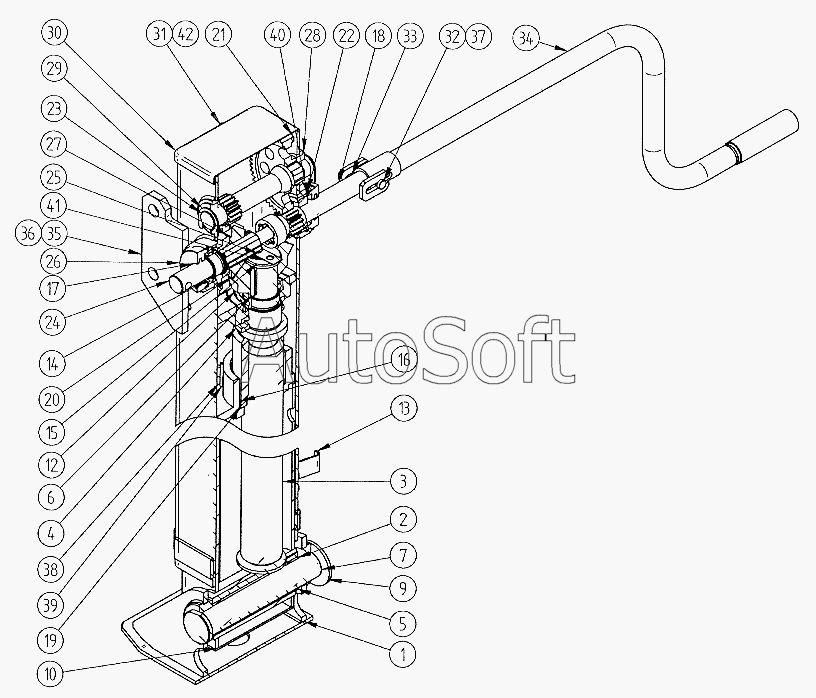

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-93271 (2005) (2005). Устройство опорное правое
/5.gif)
1
2
3
4
5
6
7
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Башмак | |
| 2 | 9***4 | Кольцо внутреннее | |
| 3 | 9***4 | Винт | |
| 4 | П***9 | Подшипник упорный 8209 | |
| 5 | 9***2 | Прокладка резиновая | |
| 6 | Ш***5 | Шпонка 10х8х45 | |
| 7 | 9***8 | Палец 12х38.018 | |
| 8 | 1***0 | Шайба пружинная 12 | |
| 9 | 9***6 | Шайба концевая нижняя | |
| 10 | 9***0 | Стойка выдвижная | |
| 11 | 2***8 | Болт М12х25 | |
| 12 | П***8 | Подшипник радиальный 108 | |
| 13 | 9***0 | Корпус правый | |
| 14 | П***6 | Подшипник радиальный 106 | |
| 15 | 9***0 | Шайба концевая верхняя | |
| 16 | 9***2 | Гайка | |
| 17 | К***5 | Кольцо СГ37-24-5 | |
| 18 | 9***0 | Вал-шестерня входной правый | |
| 19 | 9***4 | Шайба сферическая | |
| 20 | 9***0 | Колесо зубчатое коническое | |
| 21 | 9***6 | Колесо зубчатое | |
| 22 | 9***0 | Стакан правого редуктора | |
| 23 | 9***2 | Вал-шестерня промежуточный | |
| 24 | 9***4 | Вал-шестерня выходной правый | |
| 25 | 2***6 | Болт М8х20 | |
| 26 | 9***4 | Крышка резьбовая | |
| 27 | 9***8 | Шестерня коническая | |
| 28 | 9***1 | Подшипник промежуточного вала | |
| 29 | 5***4 | Чека осей колодок | |
| 30 | 9***8 | Крышка корпуса | |
| 31 | 1***1 | Винт М6х16 | |
| 32 | 9***8 | Палец | |
| 33 | 1***1 | Шайба плоская 8х17 | |
| 34 | 9***6 | Рукоятка откидная | |
| 35 | 9***2 | Пластина кронштейна | |
| 36 | 9***4 | Ребро | |
| 37 | 1***1 | Шплинт разводной | |
| 38 | 9***0 | Спецболт | |
| 39 | 1***0 | Шайба пружинная 18 | |
| 40 | 9***1 | Подшипник входного вала | |
| 41 | 9***0 | Планка отгибная | |
| 42 | 1***1 | Шайба плоская 6х15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
