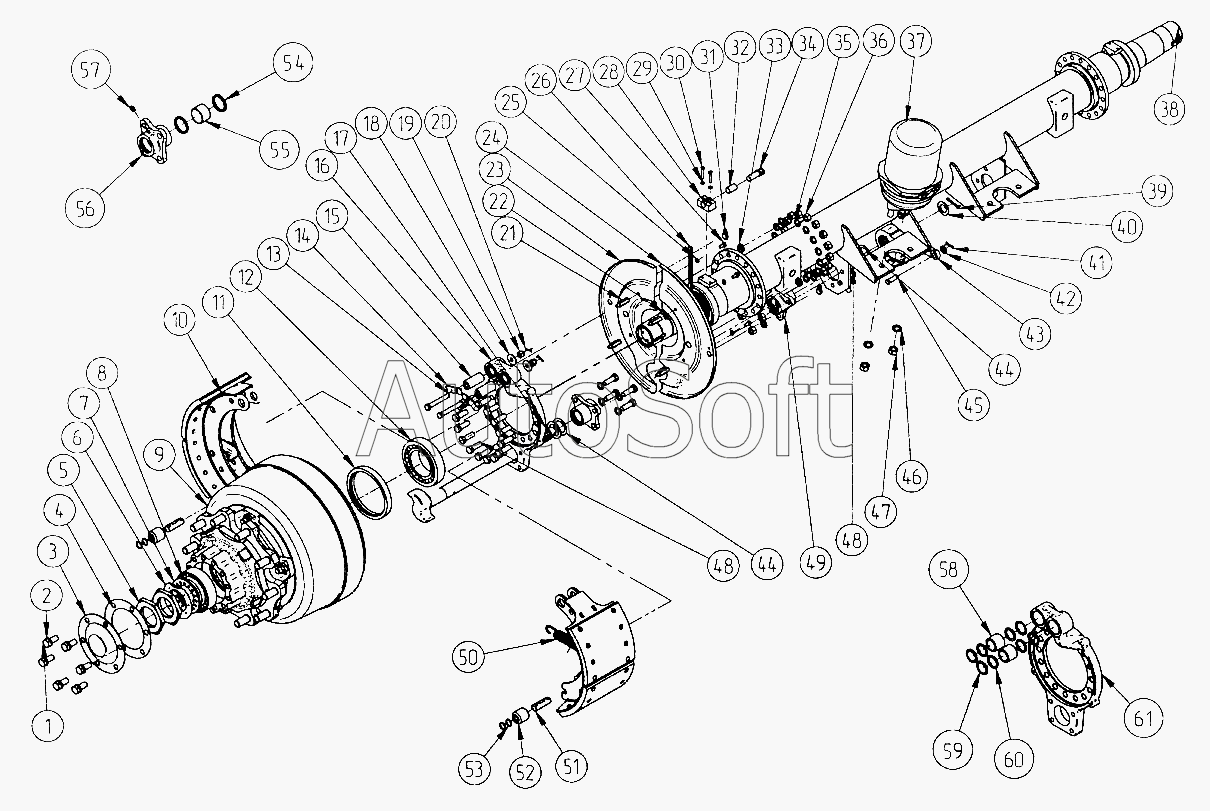

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-93271 (2005) (2005). Ось в сборе со ступицами и тормозами полуприцепов 93271-01, 93272-01
/10.gif)
40
47
46
45
44
44
43
43
42
41
48
48
39
38
37
36
35
34
33
32
49
50
50
51
52
53
54
55
56
57
58
59
60
61
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 93271.002410.006 | 9***6 | Ось задняя со ступицами и тормозами | |
| 1 | 1***1 | Болт М16х35 | |
| 2 | 1***0 | Шайба пружинная 16 | |
| 3 | 8***6 | Крышка ступицы | |
| 4 | 8***8 | Прокладка крышки ступицы | |
| 5 | 8***0 | Гайка подшипника | |
| 6 | 5***5 | Шайба отгибная | |
| 7 | 5***9 | Шайба замковая | |
| 8 | 8***7 | Подшипник 7815 | |
| 9 | 9***1 | Ступица с тормозным барабаном | |
| 10 | 9***0 | Колодка тормоза с накладками | |
| 11 | 8***2 | Манжета | |
| 12 | 8***3 | Подшипник 7517а | |
| 13 | 9***6 | Болт оси колодки | |
| 14 | 9***3 | Фиксатор колодки | |
| 15 | 9***2 | Ось колодки тормоза | |
| 16 | 9***0 | Суппорт тормоза в сборе | |
| 17 | 9***1 | Кулак разжимного заднего тормоза левый | |
| 17 | 9***0 | Кулак разжимного заднего тормоза правый | |
| 18 | 9***5 | Шайба оси колодки | |
| 19 | 1***1 | Гайка М12х1,25 | |
| 20 | 1***1 | Шплинт разводной 3х30 | |
| 21 | 9***5 | Шпилька крепления щитка | |
| 22 | 5***6 | Хомут крепления проводов | |
| 23 | 9***0 | Щиток верхний правый | |
| 24 | 9***9 | Щиток верхний левый | |
| 25 | 1***0 | Шайба пружинная 8 | |
| 26 | 9***4 | Уплотнитель щитка | |
| 27 | 1***1 | Болт М8х10 | |
| 28 | 9***0 | Втулка кронштейна датчика | |
| 29 | 1***0 | Шайба пружинная 6 | |
| 30 | 1***1 | Болт М6х35 | |
| 31 | 5***1 | Заглушка | |
| 32 | 8***0 | Втулка датчика | |
| 33 | 8***7 | Изолятор провода | |
| 34 | 4***0 | Датчик | |
| 35 | 1***0 | Шайба пружинная 14 | |
| 36 | 1***1 | Гайка М14х1,5 | |
| 37 | 6***0 | Камера тормозная с пружинным энергоаккумулятором тип 24/24 | |
| 38 | 9***0 | Балка оси | |
| 39 | 1***1 | Шплинт разводной 6х40 | |
| 40 | 8***8 | Шайба разжимного кулака | |
| 41 | 1***1 | Шплинт разводной 4х25 | |
| 42 | 1***1 | Шайба плоская 12х22 | |
| 43 | 9***0 | Рычаг регулировочный правый | |
| 43 | 9***0 | Рычаг регулировочный левый | |
| 44 | 1***6 | Шайба регулировочная разжимного кулака | |
| 45 | 2***8 | Палец 12х38 | |
| 46 | 1***0 | Шайба пружинная 16 | |
| 47 | 1***1 | Гайка М16х1,5 | |
| 48 | 1***1 | Болт М14х1,5х40 | |
| 49 | 9***0 | Опора разжимного кулака в сборе | |
| 50 | 6***5 | Пружина | |
| 50 | 9***0 | Пружина | |
| 51 | 9***7 | Ось ролика колодки тормоза | |
| 52 | 9***9 | Ролик колодки тормоза | |
| 53 | К***5 | Кольцо уплотнительное 020-024-25 | |
| 54 | 5***7 | Кольцо уплотнительное | |
| 55 | 8***0 | Втулка | |
| 56 | 9***9 | Опора разжимного кулака | |
| 57 | М***6 | Масленка 1.3.Ц6 | |
| 58 | 9***8 | Втулка | |
| 59 | 9***4 | Шайба | |
| 60 | К***3 | Кольцо уплотнительное 028-036-46-2-3 | |
| 61 | 9***0 | Суппорт |
