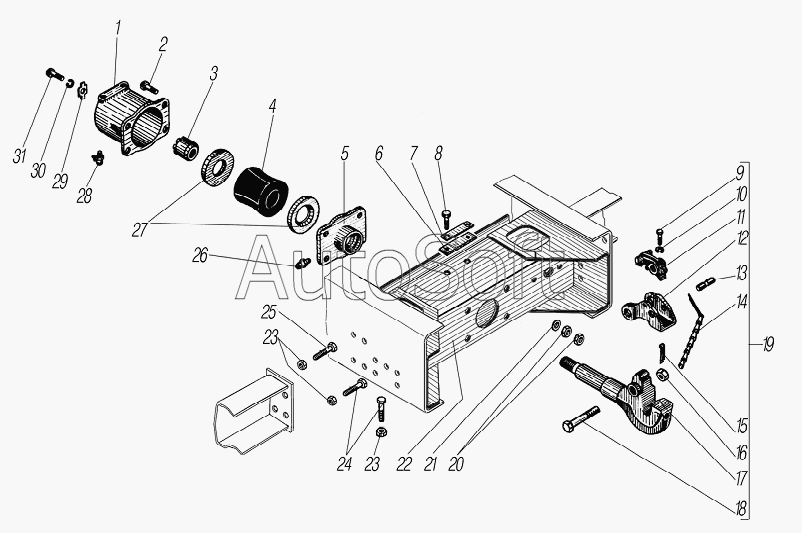

Каталог запасных частей к технике: УралАЗ УРАЛ-6370-1151 (2011). Буксирный прибор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Корпус буксирного прибора | |
| 2 | 2***9 | Болт М16х70 | |
| 3 | 5***5 | Гайка буксирного прибора | |
| 4 | 4***3 | Буфер буксирного прибора | |
| 5 | 4***3 | Втулка | |
| 6 | 5***6 | Пластина | |
| 7 | 5***7 | Пластина стопорная | |
| 8 | 3***9 | Болт М14х29 | |
| 9 | 2***9 | Болт М8-6gх30 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 3***7 | Собачка защелки в сборе | |
| 12 | 3***3 | Защелка буксирного крюка | |
| 13 | 3***0 | Ось собачки | |
| 14 | 3***2 | Цепочка со шплинтом в сборе | |
| 15 | 2***П | Шплинт 5х36 | |
| 16 | 2***5 | Гайка М24х2-6Н | |
| 17 | 5***4 | Крюк буксирного прибора | |
| 18 | 5***1 | Палец защелки в сборе | |
| 19 | 5***2 | Крюк буксирного прибора в сборе | |
| 20 | 2***9 | Гайка М16х1,5-6Н | |
| 21 | 3***9 | Шайба 35х17х3,5 | |
| 22 | 6***8 | Поперечина буксирного прибора в сборе | |
| 23 | 2***9 | Гайка М14х1,5-6Н | |
| 24 | 3***9 | Болт М14 | |
| 25 | 3***9 | Болт М14х1,5х39 | |
| 26 | 2***9 | Масленка 1.3 | |
| 27 | 4***4 | Кольцо нажимное | |
| 28 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 29 | 5***6 | Пластина стопорная | |
| 30 | 2***2 | Шайба 10 пружинная | |
| 31 | 2***9 | Болт М10-6gх22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
