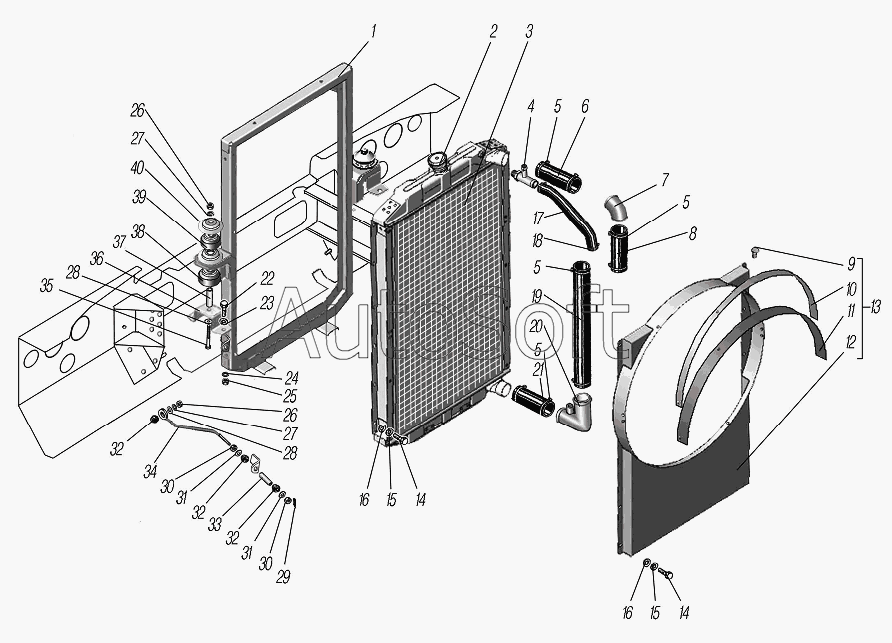

Каталог запасных частей к технике: УралАЗ УРАЛ-63704 (2011). Радиатор системы охлаждения
31
31
22
23
24
25
26
26
27
27
28
28
29
30
30
21
32
32
32
33
34
35
36
37
38
39
40
11
2
3
4
5
5
5
5
6
7
8
9
10
1
12
13
14
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Рамка подвески радиатора | |
| 2 | 6***0 | Пробка радиатора | |
| 3 | Б***0 | Радиатор | |
| 4 | 6***9 | Тройник | |
| 5 | 0***8 | Хомут | |
| 6 | 5***0 | Рукав-деталь 54х65-270-0,2 | |
| 7 | 6***3 | Патрубок соединительный | |
| 8 | 6***0 | Рукав-деталь 54х65-160-0,2 | |
| 9 | 2***9 | Заклепка 5х14 | |
| 10 | 6***0 | Накладка уплотнителя | |
| 11 | 6***0 | Уплотнитель | |
| 12 | 6***0 | Кожух вентилятора | |
| 13 | 6***0 | Кожух вентилятора с уплотнителем | |
| 14 | 2***9 | Болт М8-6gх18 | |
| 15 | 2***2 | Шайба 8 пружинная | |
| 16 | 2***9 | Шайба 8 | |
| 17 | 4***0 | Шланг водоподводящий отопителя нижний | |
| 18 | 0***1 | Хомут | |
| 19 | 6***0 | Рукав-деталь 50х61-500-0,2 | |
| 20 | 6***1 | Патрубок подводящий | |
| 21 | 5***9 | Рукав-деталь 58х69-120-0,2 | |
| 22 | 2***9 | Болт М14-6gх35 | |
| 23 | 2***9 | Шайба 14 | |
| 24 | 2***2 | Шайба 14 пружинная | |
| 25 | 2***9 | Гайка М14-6Н | |
| 26 | 2***9 | Гайка М12-6Н | |
| 27 | 2***2 | Шайба 12 пружинная | |
| 28 | 2***9 | Шайба 12 | |
| 29 | 2***9 | Шплинт 3,2х16 | |
| 30 | 2***9 | Гайка М10 | |
| 31 | 2***9 | Шайба 10 | |
| 32 | 3***1 | Амортизатор подвески глушителя | |
| 33 | 3***4 | Трубка распорная подвески радиатора | |
| 34 | 6***0 | Тяга крепления радиатора | |
| 35 | 2***9 | Болт М12-6gх120 | |
| 36 | 6***8 | Скоба опорная правая | |
| 37 | 6***4 | Трубка распорная подвески радиатора | |
| 38 | 6***0 | Подушка подвески радиатора | |
| 39 | 6***0 | Подушка подвески радиатора верхняя | |
| 40 | 6***3 | Чашка верхняя |
