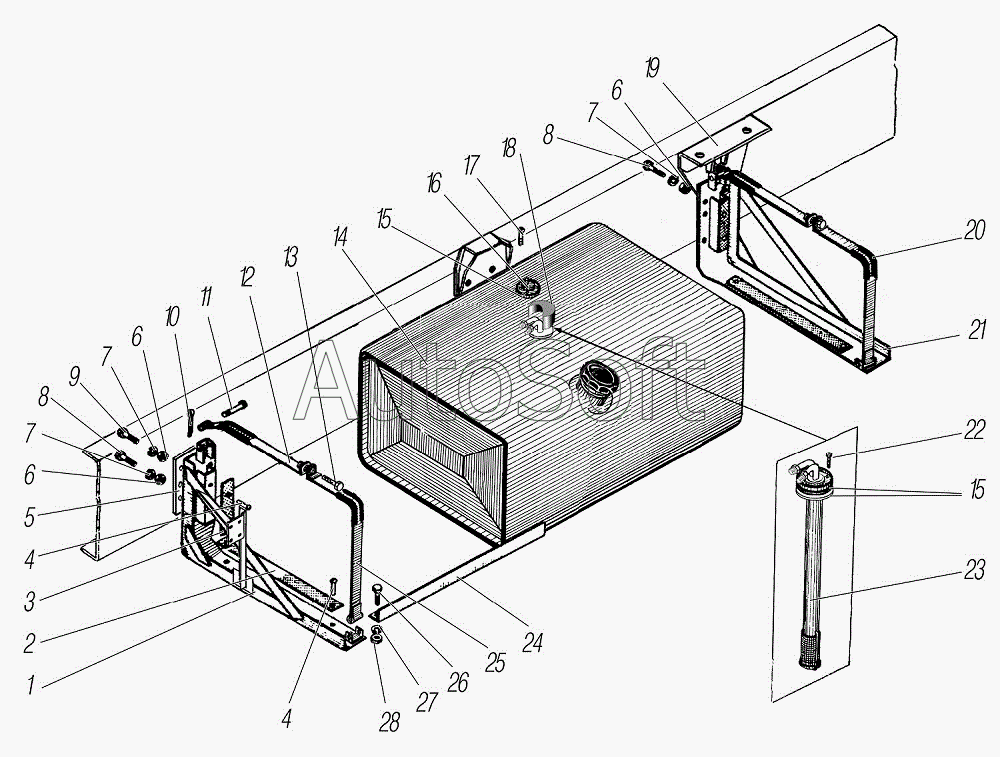

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-1121-70 (2011). Основной топливный бак
1
2
3
4
4
5
6
6
6
7
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Кронштейн топливного бака | |
| 2 | 3***7 | Прокладка кронштейна | |
| 3 | 3***1 | Прокладка | |
| 4 | 2***5 | Заклепка 6х13 | |
| 5 | 5***6 | Планка | |
| 6 | 2***9 | Гайка М14-6Н | |
| 7 | 2***2 | Шайба 14 пружинная | |
| 8 | 2***9 | Болт М14-6gх50 | |
| 9 | 2***9 | Болт М14-6gх65 | |
| 10 | 2***9 | Шплинт 3,2х16 | |
| 11 | 2***2 | Палец 10х55 | |
| 12 | 4***4 | Лента хомута с гайкой | |
| 13 | 2***9 | Болт M14-6gx85 | |
| 14 | 4***2 | Бак топливный в сборе | |
| 15 | 3***8 | Прокладка датчика уплотнительная | |
| 16 | 5***0 | Датчик указателя уровня топлива | |
| 17 | Н***9 | Болт М5-6gх13 | |
| 18 | 6***0 | Колпак защитный | |
| 19 | 5***0 | Кронштейн левый | |
| 20 | 4***0 | Прокладка хомута | |
| 21 | 4***9 | Кронштейн задний в сборе | |
| 22 | 3***8 | Болт М5-6gх17 | |
| 23 | 4***2 | Топливозаборник | |
| 24 | 3***8 | Угольник кронштейнов | |
| 25 | 4***3 | Лента хомута с втулкой | |
| 26 | 2***9 | Болт М10-6gх25 | |
| 27 | 2***2 | Шайба 10 пружинная | |
| 28 | 2***9 | Гайка М10 |
