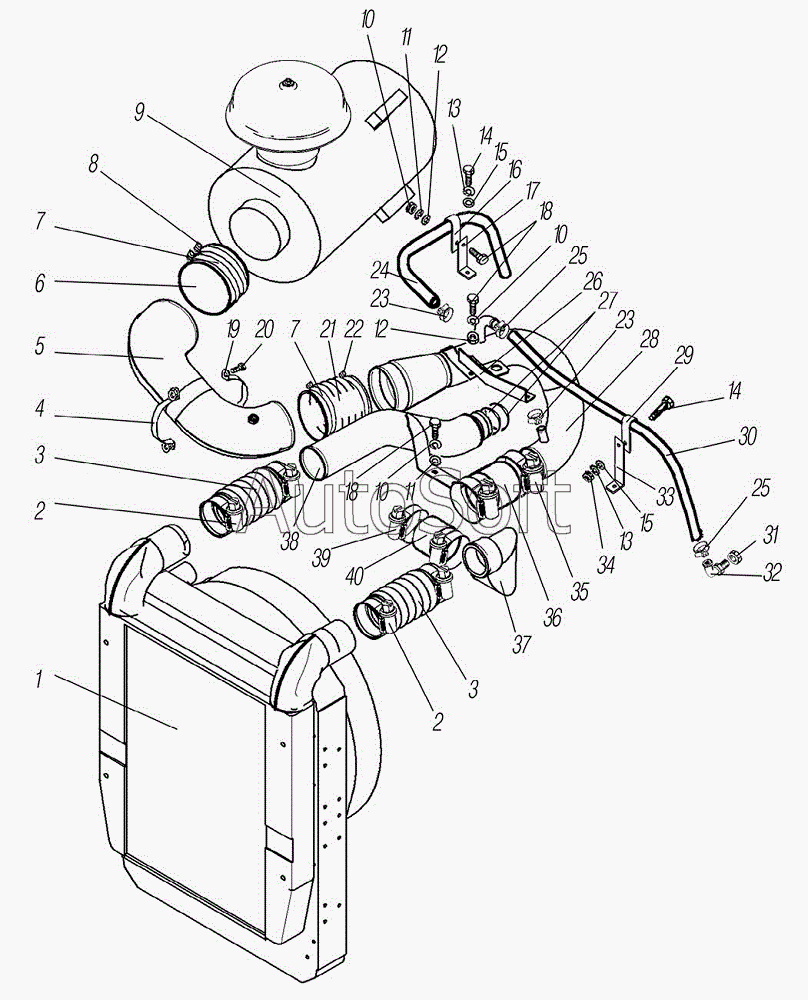

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-1121-70 (2011). Система питания двигателя воздухом
1
2
2
3
3
4
5
6
7
7
8
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Блок радиаторов с кожухом | |
| 2 | 0***1 | Хомут 87-112 | |
| 3 | 4***1 | Шланг соединительный с кольцами | |
| 4 | 4***0 | Лента кронштейна | |
| 5 | 4***0 | Воздуховод от фильтра | |
| 6 | 6***1 | Муфта | |
| 7 | 6***2 | Хомут | |
| 8 | 3***6 | Болт хомута | |
| 9 | Ф***0 | Фильтр воздушный в сборе | |
| 10 | 2***9 | Гайка М8-6Н | |
| 11 | 2***9 | Шайба 8,5 | |
| 12 | 2***9 | Шайба 8Т | |
| 13 | 2***9 | Шайба пружинная 6 | |
| 14 | 2***9 | Болт М6 | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 3***6 | Хомут | |
| 17 | 4***6 | Кронштейн | |
| 18 | 2***9 | Болт М8-6gх18 | |
| 19 | 4***1 | Половина кронштейна | |
| 20 | 2***9 | Болт М8-6gх22 | |
| 21 | 4***8 | Щланг соединительный в сборе | |
| 22 | 5***2 | Лента хомута | |
| 23 | 0***2 | Хомут червячный (20-32) | |
| 24 | 6***2 | Рукав-деталь 20-28-750-0,33 | |
| 25 | 0***3 | Хомут червячный (32-50) | |
| 26 | 4***0 | Кронштейн воздуховода | |
| 27 | 0***5 | Кольцо 067-075-46-2-5 | |
| 28 | 4***2 | Воздуховод турбокомпрессора | |
| 29 | 3***7 | Хомут | |
| 30 | 5***7 | Рукав | |
| 31 | 4***6 | Гайка | |
| 32 | 4***0 | Угольник | |
| 33 | 4***7 | Кронштейн | |
| 34 | 2***9 | Гайка М6-6Н | |
| 35 | 0***1 | Хомут 87-112 | |
| 36 | 6***3 | Муфта соединительная | |
| 37 | 4***6 | Воздуховод от охладителя наддувочного воздуха | |
| 38 | 4***4 | Воздуховод к охладителю наддувочного воздуха | |
| 39 | 0***0 | Хомут 00.10.00-10 | |
| 40 | 4***4 | Муфта турбокомпрессора |
