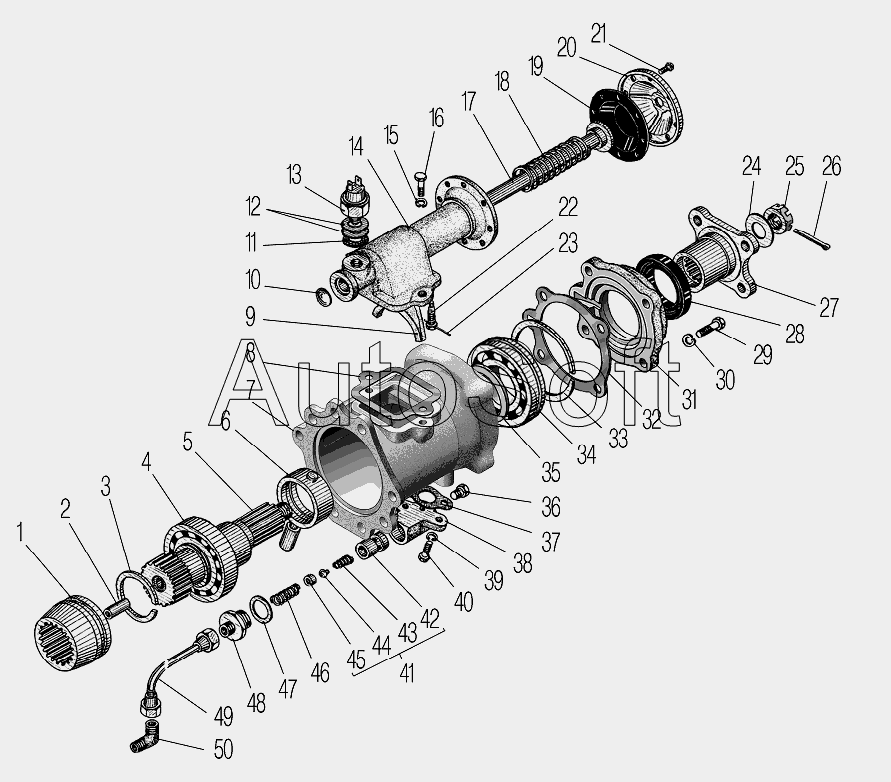

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60 (2013). Коробка дополнительного отбора мощности для автомобилей Урал 4320-0001916-60 и Урал 4320-0001936-60
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Муфта включения | |
| 2 | 3***4 | Втулка вала | |
| 3 | 3***8 | Кольцо стопорное | |
| 4 | 2***А | Подшипник шариковый радиальный вала отбора мощности передний | |
| 5 | 4***0 | Вал | |
| 6 | 4***2 | Поршень насоса в сборе | |
| 7 | 5***5 | Картер дополнительного отбора мощности | |
| 8 | 5***7 | Прокладка | |
| 9 | 5***6 | Вилка | |
| 10 | 2***9 | Заглушка 22 | |
| 11 | 4***3 | Прокладка уплотнительная | |
| 12 | 4***1 | Прокладка | |
| 13 | В***1 | Выключатель | |
| 14 | 5***6 | Корпус механизма включения | |
| 15 | 2***2 | Шайба 10 пружинная | |
| 16 | 3***9 | Болт М10х25 | |
| 17 | 5***0 | Шток | |
| 18 | 5***7 | Пружина | |
| 19 | 5***6 | Диафрагма камеры включения коробки отбора мощности | |
| 20 | 5***4 | Крышка камеры включения коробки отбора мощности | |
| 38 | 3***0 | Корпус насоса | |
| 39 | 2***2 | Шайба 8 пружинная | |
| 40 | 2***9 | Болт М8-6gх22 | |
| 41 | 3***0 | Клапан предохранительный в сборе | |
| 42 | 3***0 | Корпус клапана | |
| 43 | 3***7 | Пружина | |
| 44 | 3***8 | Клапан | |
| 45 | 3***0 | Седло | |
| 46 | 3***6 | Пружина предохранительного клапана | |
| 47 | 3***4 | Прокладка уплотнительная | |
| 48 | 3***3 | Крышка корпуса насоса | |
| 49 | 4***5 | Трубка насоса маслозаборная | |
| 50 | 3***9 | Угольник М16х1,5 К3/8" |
