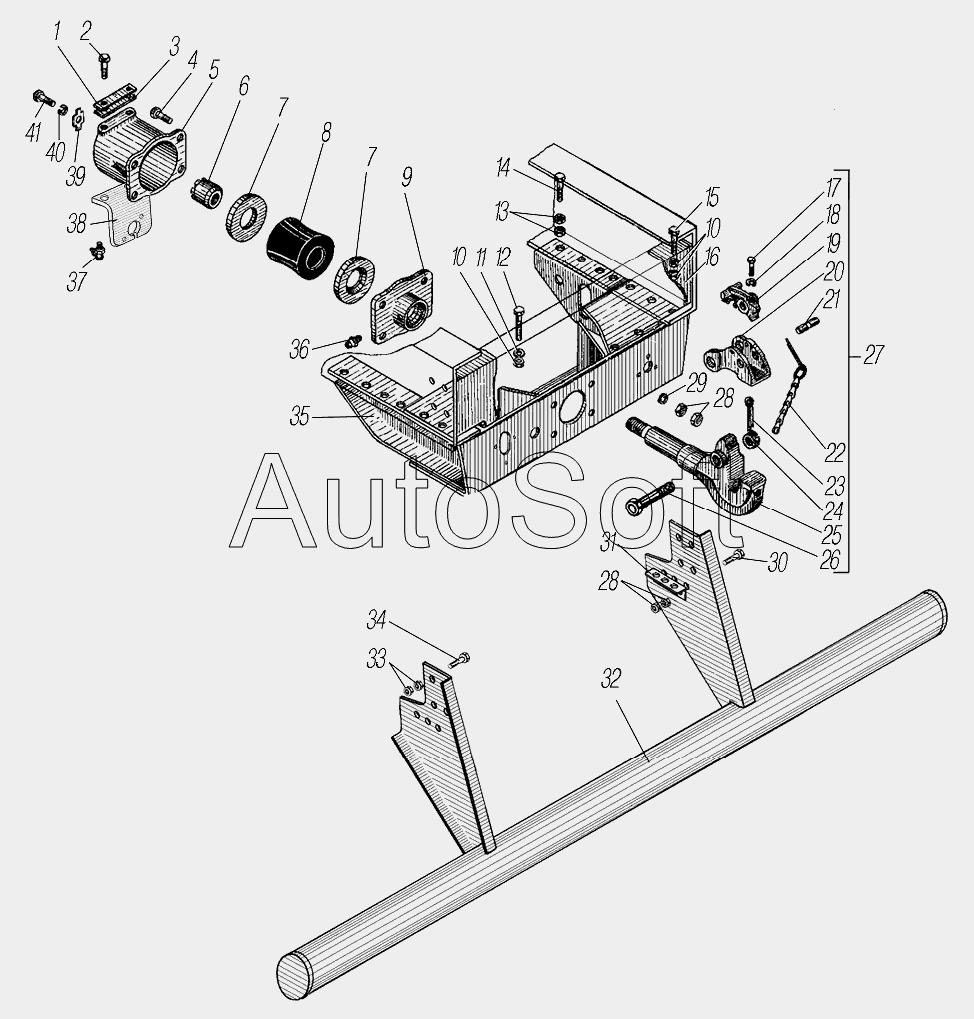

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-61 (2013). Установка буксирного прибора и заднего защитного устройства для автомобилей 4320-0000110-61, 4320-0000111-61И03, 4320-0001112-61Р02, 4320-0000110-71, 5557-0001122-60
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Пластина стопорная | |
| 2 | 3***9 | Болт М14х29 | |
| 3 | 5***6 | Пластина | |
| 4 | 2***9 | Болт М16х70 | |
| 5 | 4***4 | Корпус буксирного прибора | |
| 6 | 5***5 | Гайка буксирного прибора | |
| 7 | 4***4 | Кольцо нажимное | |
| 8 | 4***1 | Буфер | |
| 9 | 4***3 | Втулка | |
| 10 | 2***9 | Гайка М14-6Н | |
| 11 | 2***2 | Шайба 14 пружинная | |
| 12 | 2***9 | Болт М14-6gх32 | |
| 13 | 2***9 | Гайка М14х1,5-6Н | |
| 14 | 3***9 | Болт М14х1,5х60 | |
| 15 | 2***9 | Болт М14-6gх55 | |
| 16 | 4***8 | Поперечина №6 | |
| 17 | 2***9 | Болт М8-6gх30 | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 3***7 | Собачка защелки в сборе | |
| 20 | 3***3 | Защелка буксирного крюка | |
| 21 | 3***0 | Ось собачки | |
| 22 | 3***2 | Цепочка со шплинтом в сборе | |
| 23 | 2***П | Шплинт 5х36 | |
| 24 | 2***П | Гайка М24х2-6Н | |
| 25 | 5***4 | Крюк буксирного прибора | |
| 26 | 5***1 | Палец защелки в сборе | |
| 27 | 5***2 | Крюк буксирного прибора в сборе | |
| 28 | 2***9 | Гайка М16х1,5-6Н | |
| 29 | 3***9 | Шайба 35х17х3,5 | |
| 30 | 3***5 | Болт | |
| 31 | 4***0 | Уголок | |
| 32 | 4***0 | Устройство заднее защитное | |
| 33 | 2***9 | Гайка М16х1,5-6Н | |
| 34 | 3***9 | Болт М16х1,5-6gх60 | |
| 35 | 4***8 | Поперечина буксирного прибора в сборе | |
| 36 | 2***9 | Масленка 1.3 | |
| 37 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 38 | 4***4 | Кронштейн розетки АБС | |
| 39 | 5***6 | Пластина стопорная | |
| 40 | 2***2 | Шайба 10 пружинная | |
| 41 | 2***9 | Болт М10-6gх22 |
