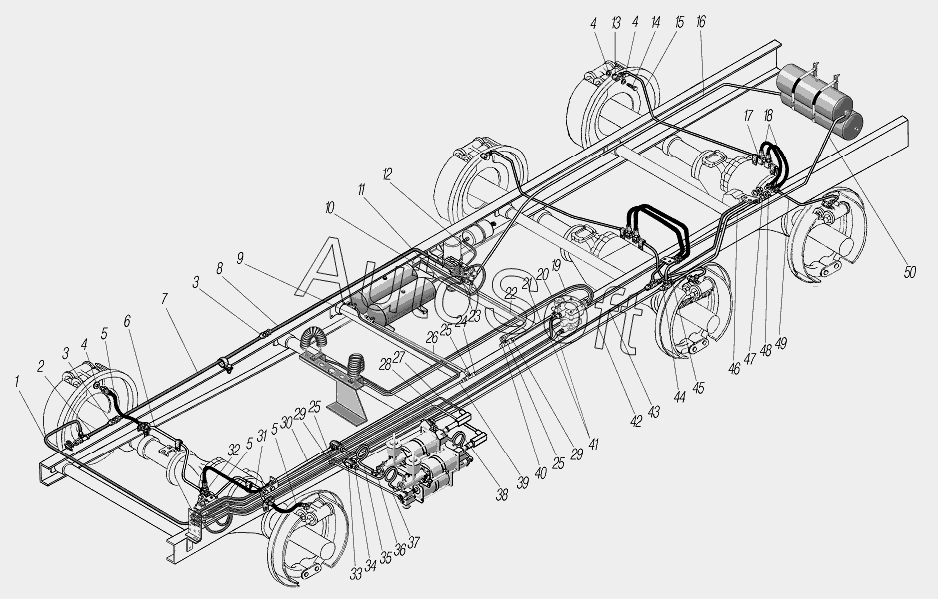

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80 (2012). Трубопроводы и шланги пневмогидравлического привода рабочих тормозов
1
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Трубка | |
| 2 | 4***1 | Трубка от компрессора к регулятору, третья в сборе | |
| 3 | 3***2 | Штуцер М20х1,5 | |
| 4 | 4***4 | Прокладка | |
| 5 | 4***5 | Шланг гибкий в сборе | |
| 6 | 3***Б | Трубопровод от тройника к правому переднему тормозу в сборе | |
| 7 | 4***0 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 8 | 4***2 | Трубка от компрессора к регулятору давления, вторая в сборе | |
| 9 | 3***0 | Трубка к баллону | |
| 10 | 3***4 | Трубка от клапана к баллону | |
| 11 | 3***9 | Трубка от клапана к баллону | |
| 12 | 4***4 | Трубка от баллона адсорбера | |
| 13 | 4***2 | Муфта соединительная | |
| 14 | 5***2 | Болт соединительный | |
| 15 | 3***2 | Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе | |
| 16 | 5***0 | Трубка к баллону прицепа | |
| 17 | 4***1 | Тройник | |
| 18 | 3***1 | Шланг гибкий в сборе | |
| 19 | 4***0 | Трубка к желтой головке | |
| 20 | 4***8 | Трубка к красной головке | |
| 21 | 4***2 | Трубка от клапана прицепа к тройнику | |
| 22 | 4***0 | Трубка от клапана к тройнику | |
| 23 | 4***8 | Трубка от клапана 4-х контурного к тройнику | |
| 24 | D***S | Фитинг прямой | |
| 25 | D***S | Тройник | |
| 26 | 5***4 | Трубка от тройника к клапану | |
| 27 | 3***0 | Трубка от усилителя к крану | |
| 28 | 3***4 | Трубка | |
| 29 | D***S | Штуцер | |
| 30 | 5***2 | Трубка к передним тормозам в сборе | |
| 31 | 3***Б | Трубопровод от тройника к левому переднему тормозу в сборе | |
| 32 | 3***1 | Тройник трубопроводов к задним тормозам | |
| 33 | 3***0 | Угольник трубопроводов гидротормозов | |
| 34 | 2***9 | Гайка М18х1,5-6Н | |
| 35 | 3***Б | Трубопровод ко второму главному тормозному цилиндру в сборе | |
| 36 | 5***2 | Трубка к цилиндру | |
| 37 | 4***4 | Трубка от усилителя | |
| 38 | 4***4 | Трубка к тормозному цилиндру | |
| 39 | 5***0 | Трубка от блока подготовки воздуха к баллону | |
| 40 | D***S | Угольник | |
| 41 | 4***8 | Трубка от клапана прицепа | |
| 42 | 4***2 | Трубка к задним тормозам | |
| 43 | 4***0 | Трубка к задним тормозам | |
| 44 | 4***9 | Тройник | |
| 45 | 4***5 | Трубка от тройника к среднему мосту в сборе | |
| 46 | 3***Б | Трубопровод от тройника к тормозам заднего моста второй в сборе | |
| 47 | 2***2 | Шайба 16Л | |
| 48 | 2***9 | Гайка М16х1,5-6Н | |
| 49 | 3***2 | Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе | |
| 50 | 5***0 | Трубка от блока подготовки воздуха к баллону |
