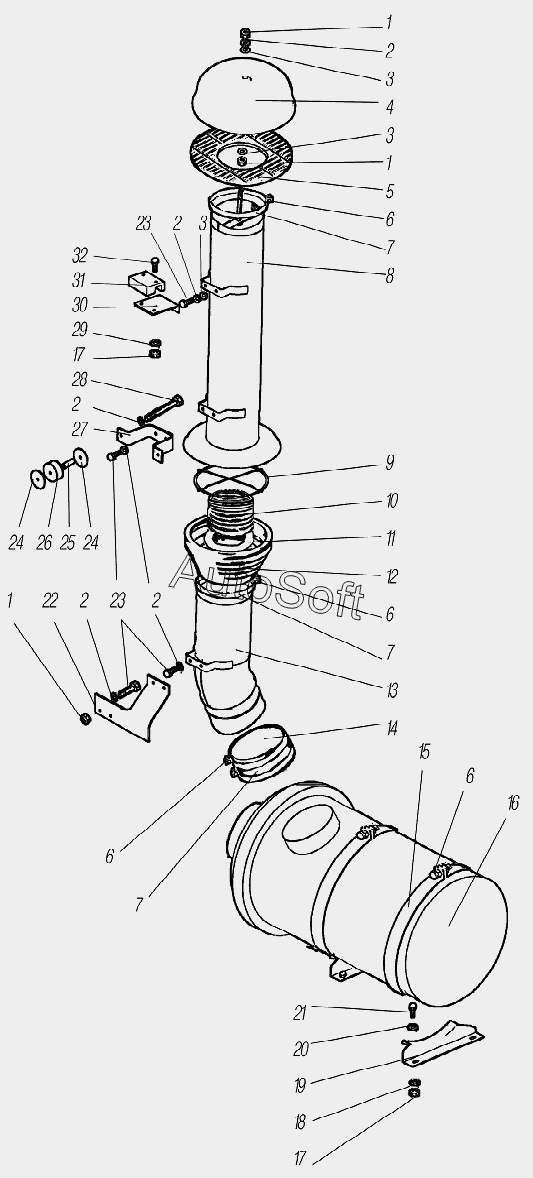

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80 (2013). Установка воздушного фильтра и воздухозаборной трубы
17
17
32
31
30
29
28
27
26
25
24
24
23
23
22
21
20
19
18
1
1
1
16
15
14
13
12
11
10
9
8
7
7
7
6
6
6
6
5
4
3
3
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8-6Н | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***9 | Шайба 8 | |
| 4 | 4***0 | Колпак | |
| 5 | 5***4 | Обечайка колпака | |
| 6 | 3***9 | Болт хомута | |
| 7 | 6***2 | Хомут | |
| 8 | 4***0 | Труба воздухозаборная | |
| 9 | 4***0 | Упор верхний | |
| 10 | 5***9 | Пружина распорная | |
| 11 | 5***9 | Упор пружины | |
| 12 | 5***0 | Уплотнитель | |
| 13 | 4***0 | Патрубок | |
| 14 | 6***1 | Муфта | |
| 15 | 4***2 | Хомут в сборе | |
| 16 | Ф***0 | Фильтр воздушный в сборе | |
| 17 | 2***9 | Гайка М10 | |
| 18 | 2***2 | Шайба 10 пружинная | |
| 19 | 5***1 | Ложе фильтра | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 2***9 | Болт М10-6gх35 | |
| 22 | 4***0 | Кронштейн | |
| 23 | 2***9 | Болт М8-6gх28 | |
| 24 | 6***2 | Шайба | |
| 25 | 4***2 | Втулка | |
| 26 | 4***2 | Подушка подвески радиатора | |
| 27 | 4***4 | Кронштейн воздуховода | |
| 28 | 2***9 | Болт М8х45 | |
| 29 | 2***2 | Шайба 10 пружинная | |
| 30 | 4***2 | Кронштейн | |
| 31 | 4***1 | Зажим | |
| 32 | 2***9 | Болт М10-6gх50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
