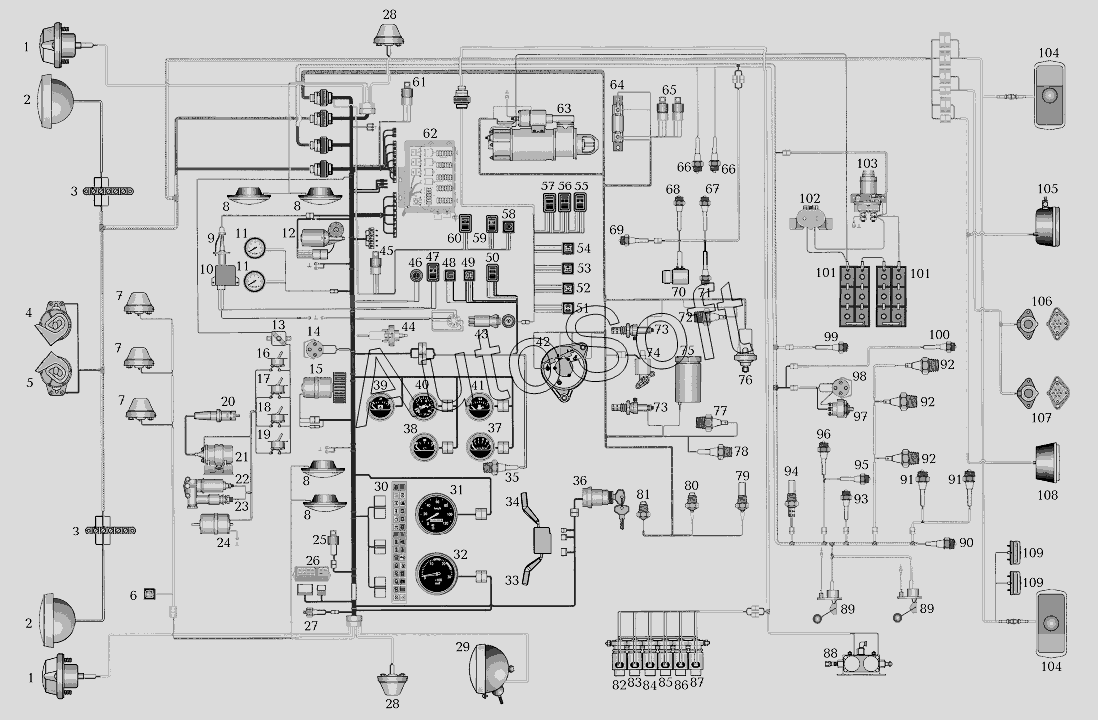

Каталог запасных частей к технике: УралАЗ УРАЛ-532361 (2015). Монтажная схема электрооборудования
1
1
2
2
3
3
4
5
6
7
7
7
8
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
66
67
68
69
70
71
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
89
90
91
91
92
92
92
93
94
95
96
97
98
99
100
101
101
101
102
103
104
104
105
106
107
108
109
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МНЭ-100/28БМ | М***М | Молекулярный накопитель энергии | |
| 1 | П***0 | Фонарь передний (позиция 1) | |
| 2 | 4***0 | Фара | |
| 3 | 1***0 | Панель соединительная | |
| 4 | 2***0 | Сигнал звуковой низкого тона | |
| 5 | 2***0 | Сигнал звуковой высокого тона | |
| 6 | 3***М | Выключатель фонарей знака автопоезда | |
| 7 | 2***0 | Фонарь знака автопоезда | |
| 8 | П***2 | Плафон | |
| 9 | 2***1 | Омыватель | |
| 10 | 6***0 | Реле демультипликатора | |
| 11 | 2***0 | Указатель давления системы подкачки шин | |
| 12 | Y***3 | Стеклоочиститель электрический | |
| 13 | 2***0 | Предохранитель биметаллический | |
| 14 | 4***К | Розетка | |
| 15 | Э***ь | Электродвигатель отопителя кабины | |
| 16 | В***М | Выключатель клапана электромагнитного | |
| 17 | 4***0 | Выключатель | |
| 18 | 4***0 | Выключатель | |
| 19 | В***М | Выключатель клапана электромагнитного | |
| 20 | С***0 | Свеча подогревателя | |
| 21 | 9***0 | Источник высокого напряжения | |
| 22 | Н***ь | Нагреватель топлива | |
| 23 | П***4 | Клапан электромагнитный с форсункой и электронагревателем в сборе | |
| 24 | М***0 | Электродвигатель подогревателя | |
| 25 | 7***0 | Зуммер | |
| 26 | Р***Л | Реле прерывателя указателей поворотов (457374655) | |
| 27 | В***2 | Выключатели пневматические сигнала торможения | |
| 28 | 2***0 | Фонарь знака автопоезда | |
| 29 | 1***0 | Фара-прожектор | |
| 30 | Ф***2 | Панель сигнальная | |
| 31 | П***П | Спидометр | |
| 32 | 6***0 | Тахометр электронный | |
| 33 | 1***2 | Переключатель указателей поворота | |
| 34 | 9***1 | Переключатель | |
| 35 | 2***0 | Выключатель звуковых сигналов | |
| 36 | В***0 | Выключатель приборов и стартера (позиция 52) | |
| 37 | 3***0 | Указатель давления в системе смазки двигателя | |
| 38 | 3***0 | Указатель температуры | |
| 39 | 1***0 | Указатель напряжения | |
| 40 | 1***0 | Манометр двухстрелочный | |
| 41 | 3***0 | Указатель уровня топлива | |
| 42 | 4***0 | Генератор | |
| 42 | 4***0 | Генератор | |
| 43 | 2***1 | Выключатель аварийной сигнализации | |
| 44 | В***2 | Выключатель света щитка приборов с реостатом | |
| 45 | 7***7 | Реле | |
| 46 | 2***0 | Выключатель «массы» | |
| 47 | 8***0 | Переключатель датчиков топливных баков | |
| 48 | 3***М | Выключатель ЭФУ | |
| 49 | 3***М | Выключатель задних противотуманных огней | |
| 50 | 8***3 | Переключатель наружного освещения | |
| 51 | 3***М | Выключатель КОМ | |
| 52 | 3***М | Выключатель КОМ | |
| 53 | 3***М | Выключатель межосевой блокировки | |
| 54 | 3***М | Выключатель межколёсной блокировки | |
| 55 | 8***0 | Переключатель управления самосвальной установкой | |
| 56 | 8***0 | Переключатель управления самосвальной установкой | |
| 57 | 8***0 | Переключатель управления самосвальной установкой | |
| 58 | 3***М | Выключатель фары-прожектора | |
| 59 | 8***9 | Переключатель муфты вентилятора | |
| 60 | 8***2 | Переключатель плафонов | |
| 61 | 4***0 | Реле блокировки стартера | |
| 62 | Б***к | Блок управления отопителем | |
| 63 | 2***0 | Стартер | |
| 63 | 2***0 | Стартер | |
| 64 | 1***0 | Резистор добавочный с электротермическим реле | |
| 65 | 7***7 | Реле | |
| 66 | В***0 | Выключатель | |
| 67 | В***0 | Выключатель сигнализатора стояночного тормоза | |
| 68 | В***В | Выключатель света заднего хода | |
| 69 | 1***3 | Датчик скорости демультипликатора | |
| 70 | К***1 | Клапан электромагнитный блокировки демультипликатора | |
| 71 | В***В | Выключатель света заднего хода | |
| 72 | Т***0 | Датчик сигнализатора температуры воды (позиция 5) | |
| 73 | 1***0 | Факельная свеча | |
| 74 | К***2 | Клапан электромагнитный муфты вентилятора | |
| 75 | 1***1 | Клапан электромагнитный | |
| 76 | Д***5 | Датчик засоренности воздушного фильтра | |
| 77 | Т***0 | Датчик указателя температуры охлаждающей жидкости | |
| 78 | 6***1 | Термореле | |
| 79 | М***Л | Датчик указателя давления масла в системе смазки двигателя | |
| 80 | 2***0 | Датчик указателя аварийного давления масла в системе смазки двигателя | |
| 81 | 2***8 | Датчик засорённости масляного фильтра | |
| 82 | 7***2 | Клапан электромагнитный КЭБ-420 | |
| 83 | 7***2 | Клапан электромагнитный КЭБ-420 | |
| 84 | 7***2 | Клапан электромагнитный КЭБ-420 | |
| 85 | 7***2 | Клапан электромагнитный КЭБ-420 | |
| 86 | 7***2 | Клапан электромагнитный КЭБ-420 | |
| 87 | 7***2 | Клапан электромагнитный КЭБ-420 | |
| 88 | 4***0 | Клапан электромагнитный | |
| 89 | 5***0 | Датчик указателя уровня топлива | |
| 90 | В***В | Выключатель света заднего хода | |
| 91 | В***В | Выключатель света заднего хода | |
| 92 | 2***8 | Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы | |
| 93 | В***В | Выключатель света заднего хода | |
| 94 | П***1 | Датчик импульсов | |
| 95 | В***В | Выключатель света заднего хода | |
| 96 | В***В | Выключатель света заднего хода | |
| 97 | В***0 | Кнопка сигнала в кузове | |
| 98 | 4***К | Розетка | |
| 99 | В***В | Выключатель света заднего хода | |
| 100 | Д***к | Датчик засоренности масляного фильтра | |
| 101 | 6***) | Батарея аккумуляторная сухозаряженная | |
| 101 | 6***З | Батарея аккумуляторная | |
| 102 | П***0 | Розетка внешнего запуска (позиция 33) | |
| 103 | 1***0 | Выключатель "массы" | |
| 104 | Ф***0 | Фонарь задний (позиция 46) | |
| 105 | 2***0 | Фонарь задний противотуманный | |
| 106 | П***0 | Розетка прицепа | |
| 107 | П***0 | Розетка штепсельная | |
| 108 | 2***1 | Фара заднего хода | |
| 109 | Ф***0 | Фонарь освещения номерного знака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
