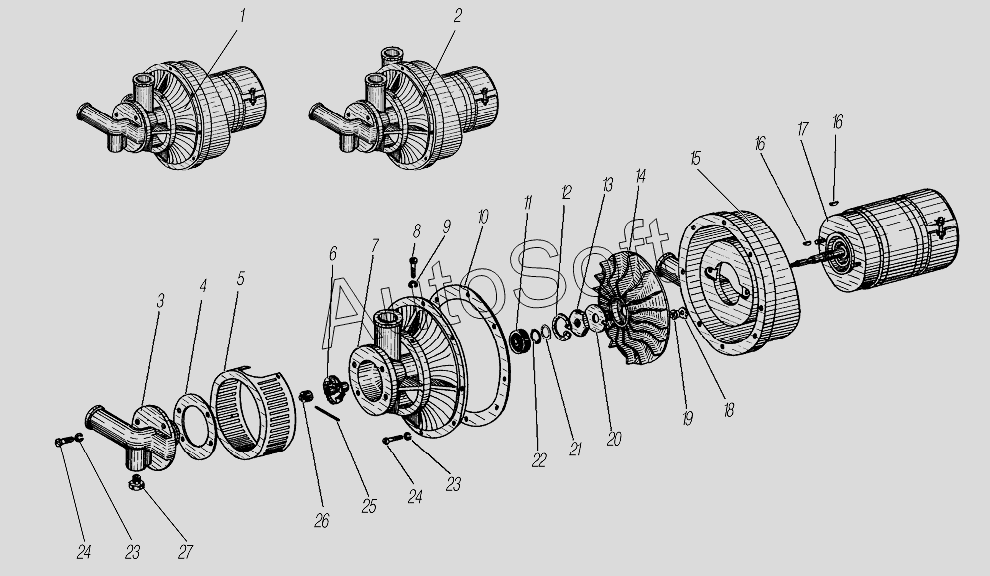

Каталог запасных частей к технике: УралАЗ УРАЛ-532361 (2015). Нагнетатель насосного агрегата
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Нагнетатель в сборе | |
| 2 | П***0 | Нагнетатель в сборе | |
| 3 | П***1 | Патрубок подводящий | |
| 4 | П***1 | Прокладка патрубка | |
| 5 | П***0 | Сетка нагнетателя в сборе | |
| 6 | П***2 | Колесо рабочее в сборе | |
| 7 | П***2 | Корпус нагнетателя | |
| 8 | 1***1 | Винт М4х8 | |
| 9 | 1***1 | Шайба пружинная 4 | |
| 10 | П***3 | Прокладка | |
| 11 | П***0 | Сальник | |
| 12 | О***0 | Кольцо стопорное | |
| 13 | П***0 | Гайка крепления крыльчатки | |
| 14 | П***0 | Крыльчатка вентилятора | |
| 15 | П***2 | Улитка нагнетателя | |
| 16 | П***5 | Шпонка сегментная | |
| 17 | М***0 | Электродвигатель подогревателя | |
| 18 | П***2 | Шайба стопорная | |
| 19 | П***9 | Гайка крепления улитки | |
| 20 | П***0 | Шайба стопорная | |
| 21 | П***0 | Воротник пылезащитный | |
| 22 | П***0 | Кольцо сальника | |
| 23 | 1***1 | Шайба пружинная 6 | |
| 24 | 1***1 | Винт М6х16 | |
| 25 | П***4 | Проволока контровки гайки | |
| 26 | П***3 | Гайка крепления рабочего колеса | |
| 27 | 4***2 | Пробка РК 1/4 |
