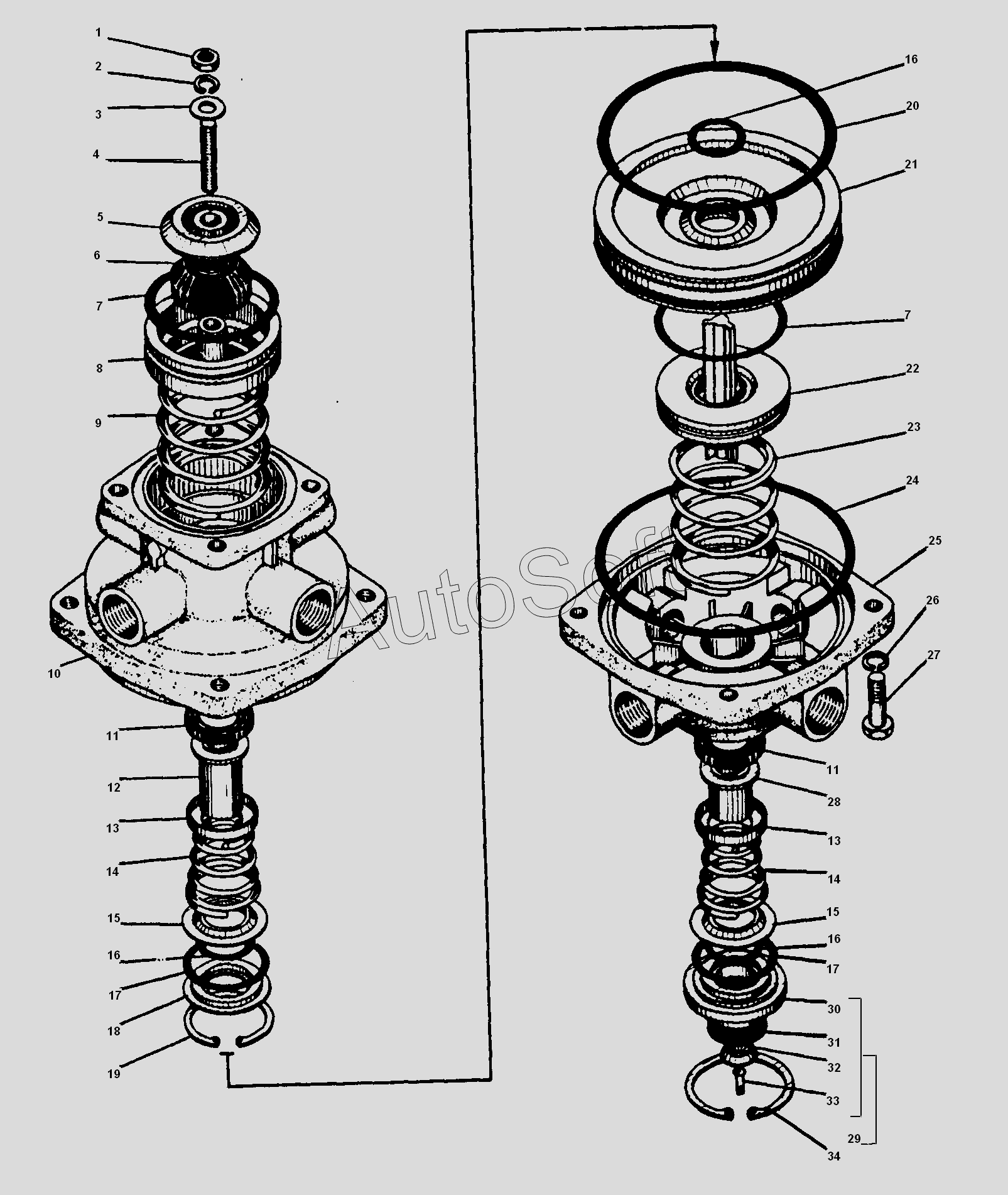

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Детали тормозного двухсекционного крана
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М6-6Н | |
| 2 | 3***9 | Шайба 6 пружинная | |
| 3 | 3***9 | Шайба 7 плоская | |
| 4 | 3***9 | Винт М6х35 | |
| 5 | 1***1 | Тарелка пружины | |
| 6 | 1***1 | Элемент уравновешивающий | |
| 7 | 1***1 | Кольцо О-образное 54,2х3 | |
| 8 | 1***2 | Поршень верхний | |
| 9 | 1***1 | Пружина | |
| 10 | 1***0 | Корпус верхний | |
| 11 | 1***1 | Кольцо клапана | |
| 12 | 1***2 | Корпус клапана | |
| 13 | 1***4 | Колпачок | |
| 14 | 1***1 | Пружина | |
| 15 | 1***1 | Кольцо опорное | |
| 16 | 1***1 | Кольцо О-образное 20,3х2,4 | |
| 17 | 1***1 | Кольцо О-образное 32х3 | |
| 18 | 1***0 | Обойма | |
| 19 | 4***1 | Кольцо упорное 38х1,5 | |
| 20 | 1***1 | Кольцо О-образное 100х3 | |
| 21 | 1***2 | Поршень большой | |
| 22 | 1***4 | Поршень малый | |
| 23 | 1***1 | Пружина | |
| 24 | 1***1 | Кольцо О-образное 109,5х3 | |
| 25 | 1***0 | Корпус нижний | |
| 26 | 3***2 | Шайба 8 пружинная | |
| 27 | 2***9 | Болт М8-6gх25 | |
| 28 | 1***2 | Корпус клапана | |
| 29 | 1***4 | Окно выпускное в сборе | |
| 30 | 1***5 | Корпус | |
| 31 | 1***6 | Клапан | |
| 32 | 1***7 | Шайба | |
| 33 | 1***8 | Заклепка | |
| 34 | 4***1 | Кольцо упорное 45х1,75 |
