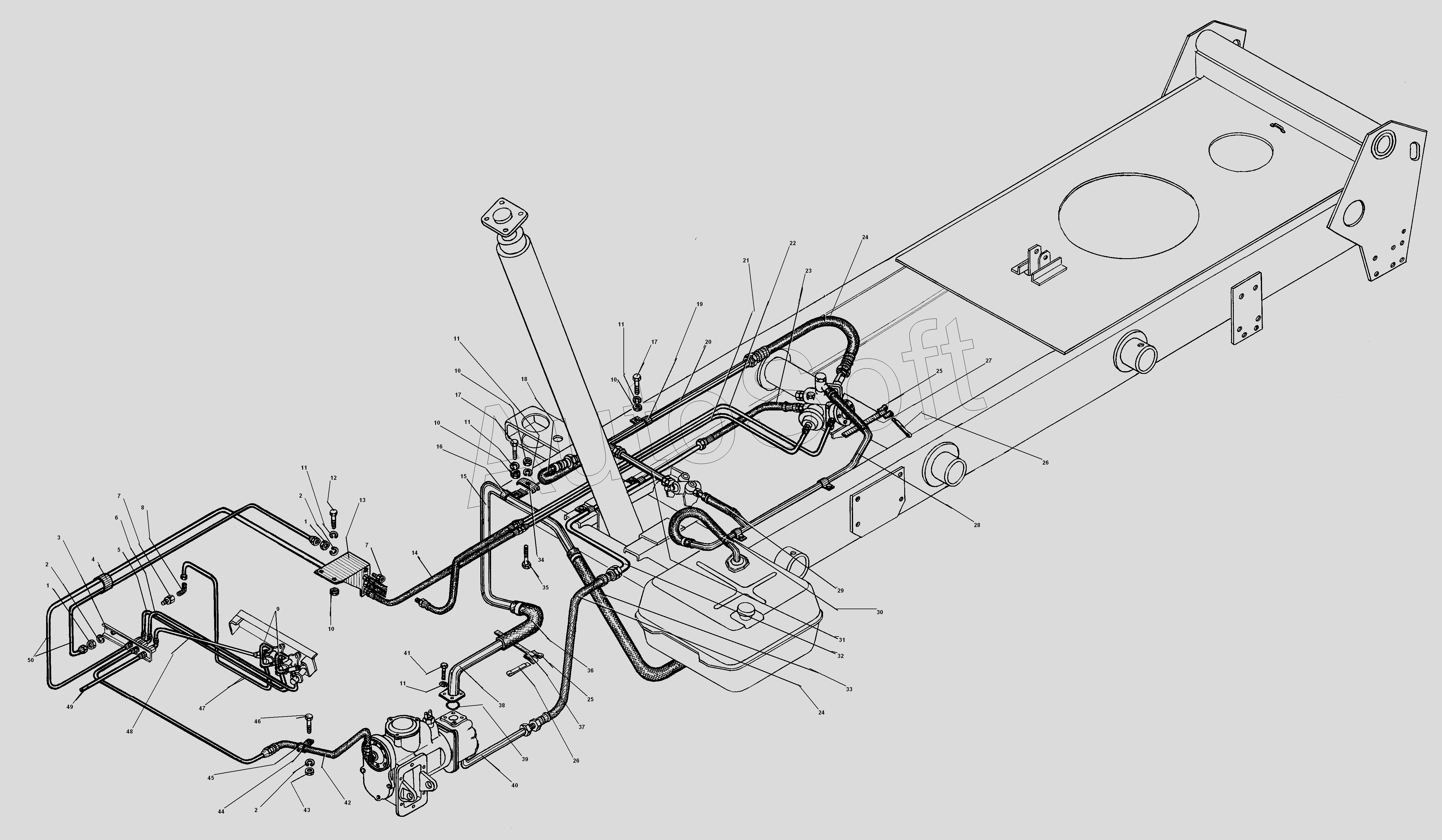

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Трубопроводы и шланги самосвальной установки 2
39
27
28
29
30
31
32
33
34
35
36
37
38
26
26
40
41
42
43
44
45
46
47
48
49
50
14
2
2
2
3
4
5
6
7
7
8
9
10
10
10
10
11
11
11
11
11
12
13
1
1
15
16
17
17
18
19
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М10х1-6Н | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 5***5 | Основание штуцеров | |
| 4 | 5***2 | Накладка защитная | |
| 5 | 5***8 | Труба в сборе от крана к основанию на подъем платформы | |
| 6 | 5***6 | Труба в сборе от крана к приводу насоса | |
| 7 | 3***5 | Штуцер | |
| 8 | 3***9 | Угольник М10х1 К1/8" | |
| 9 | 5***8 | Трубка воздуховодная | |
| 10 | 2***9 | Гайка М8-6Н | |
| 11 | 2***2 | Шайба 8 пружинная | |
| 12 | 2***9 | Болт М8-6gх14 | |
| 13 | 5***8 | Кронштейн | |
| 14 | 4***0 | Шланг гибкий | |
| 15 | 5***2 | Труба всасывающая | |
| 16 | 3***9 | Скоба | |
| 17 | 2***9 | Болт М8-6gх18 | |
| 18 | 5***2 | Шланг высокого давления | |
| 19 | 3***0 | Скоба | |
| 20 | 5***4 | Трубопровод в сборе от крана к гидроцилиндру | |
| 21 | 5***0 | Труба в сборе от шланга подъема к блоку | |
| 22 | 5***2 | Труба в сборе от шланга опускания к блоку | |
| 23 | 5***1 | Шланг высокого давления | |
| 24 | 5***0 | Шланг высокого давления | |
| 25 | 3***9 | Пряжка хомута | |
| 26 | 2***9 | Шплинт 6х22 | |
| 27 | 3***9 | Лента стяжная | |
| 28 | 5***4 | Труба сливная | |
| 29 | 5***4 | Шланг сливной | |
| 30 | 5***4 | Шланг сливной | |
| 31 | 5***4 | Труба от блока к ограничительному | |
| 32 | 5***8 | Трубопровод в сборе от масляного насоса к гидрораспределителю | |
| 33 | 5***4 | Шланг всасывающий | |
| 34 | 5***4 | Скоба крепления шлангов | |
| 35 | 2***9 | Болт М8-6gх60 | |
| 36 | 5***4 | Шланг всасывающий | |
| 37 | 3***9 | Лента стяжная | |
| 38 | 5***0 | Труба всасывающая | |
| 39 | 5***4 | Кольцо 034-038-25-2-2 | |
| 40 | 5***0 | Труба от масляного насоса к гидрораспределителю в сборе | |
| 41 | 2***9 | Болт М8-6gх25 | |
| 42 | 5***6 | Шланг | |
| 43 | 2***9 | Гайка М10 | |
| 44 | 3***9 | Хомут крепления шланга | |
| 45 | 3***3 | Прокладка хомута | |
| 46 | 2***9 | Болт М10-6gх16 | |
| 47 | 5***0 | Труба в сборе от крана к основанию на опускание платформы | |
| 48 | 5***4 | Труба в сборе к кранам управления | |
| 49 | 5***2 | Труба в сборе от крестовины разбора воздуха к штуцеру | |
| 50 | 5***6 | Труба в сборе от основания к шлангам |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
