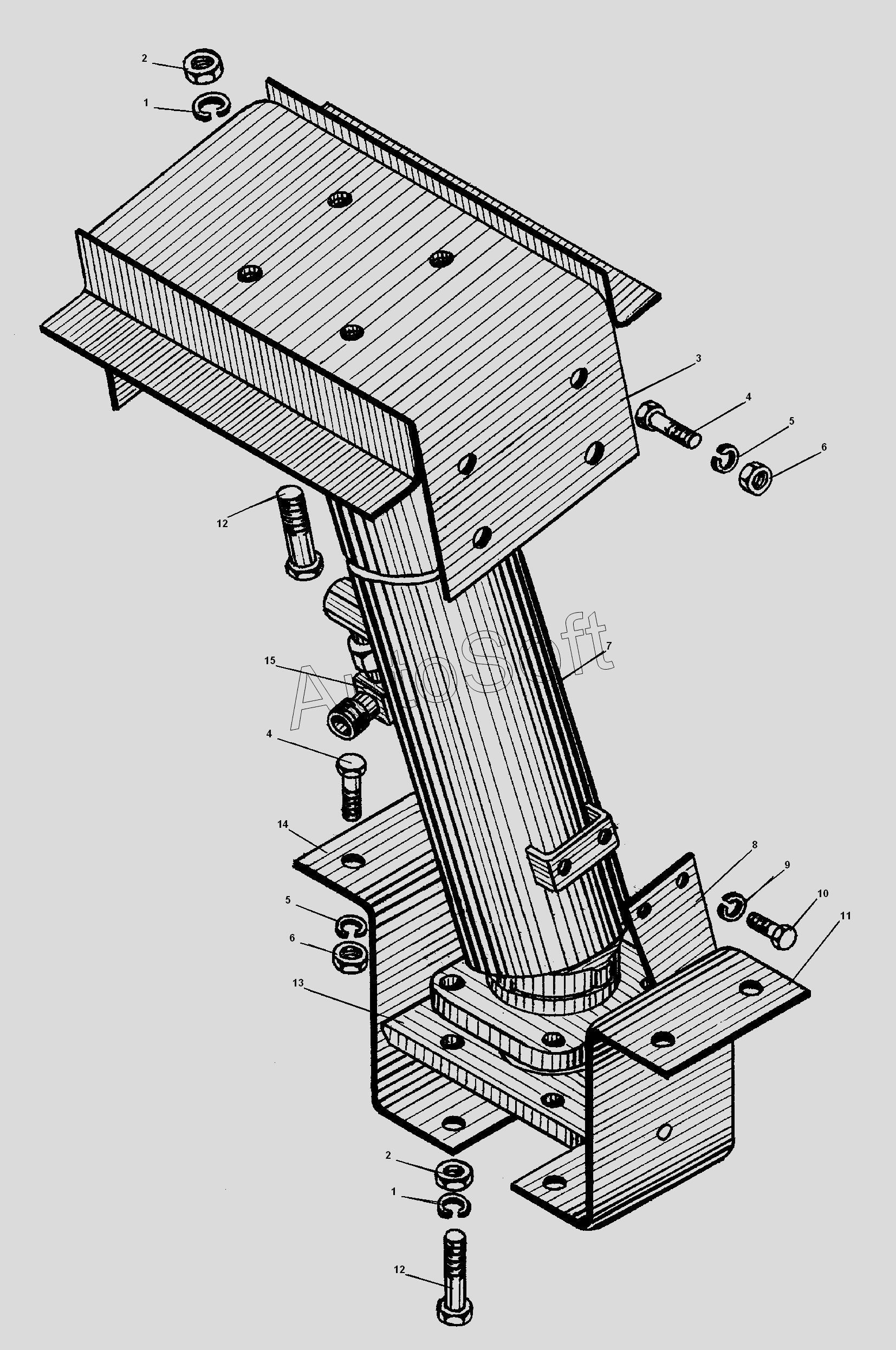

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Установка гидроцилиндра подъема платформы
1
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шайба 18.ОТ | |
| 2 | 2***9 | Гайка М18-6Н | |
| 3 | 5***5 | Опора верхняя | |
| 4 | 2***9 | Болт М16х38 | |
| 5 | 2***2 | Шайба 16 | |
| 6 | 2***9 | Гайка М16х1,5-6Н | |
| 7 | Б***1 | Гидроцилиндр подъема платформы в сборе | |
| 8 | 5***6 | Кулиса | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 2***9 | Болт М10х1,25-6gх20 | |
| 11 | 5***0 | Кронштейн гидроцилиндра в сборе левый | |
| 12 | 3***9 | Болт М18-6gх70 | |
| 13 | 5***7 | Усилитель кронштейна | |
| 14 | 5***3 | Кронштейн гидроцилиндра в сборе правый | |
| 15 | 5***0 | Угольник |
