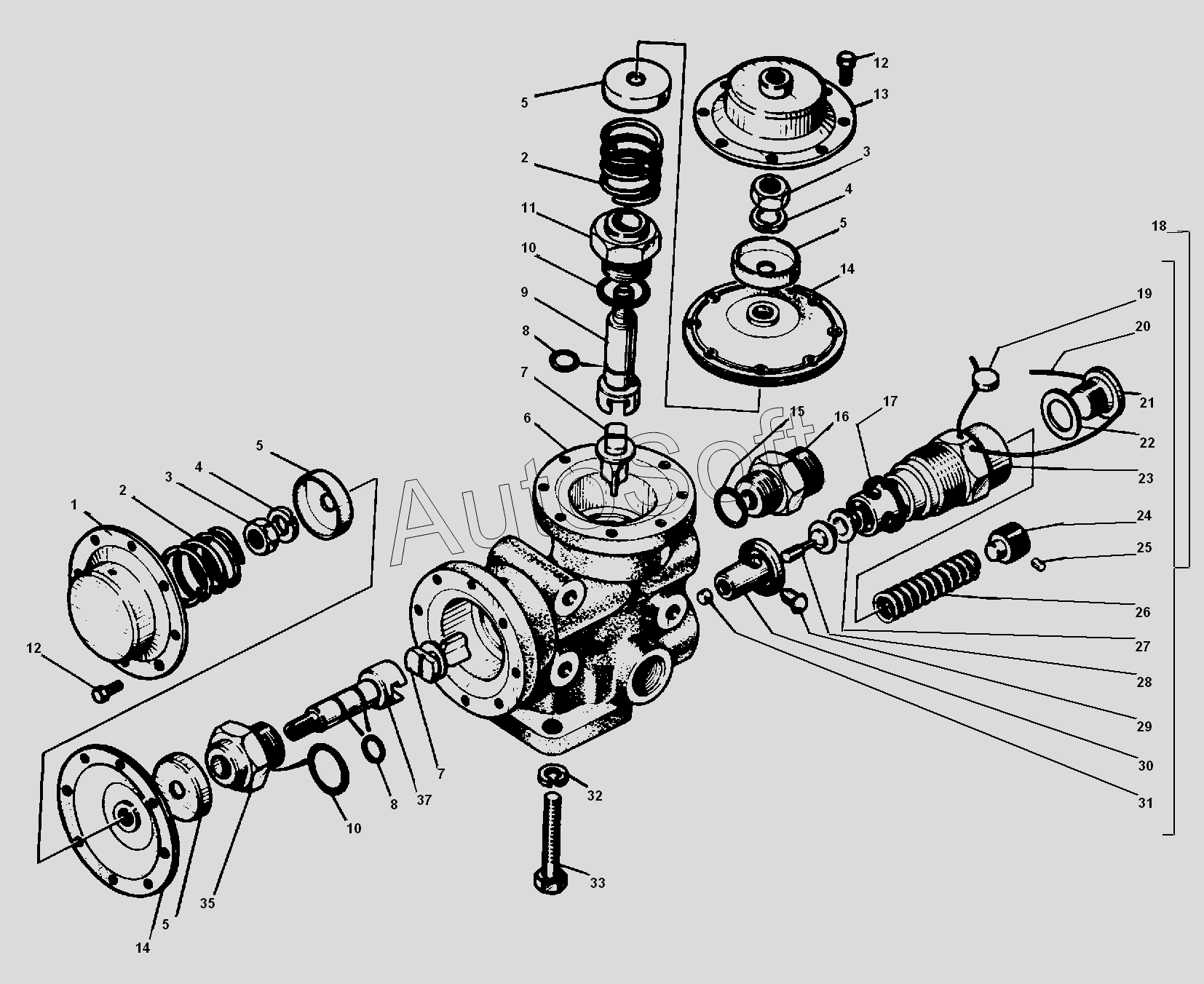

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Кран управления
1
2
2
3
3
4
4
5
5
5
5
6
7
7
8
8
9
10
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Крышка | |
| 2 | 5***4 | Пружина | |
| 3 | 2***9 | Гайка М10х1,25-6Н | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 5 | 5***8 | Шайба | |
| 6 | 5***0 | Корпус | |
| 7 | 5***1 | Клапан | |
| 8 | 0***2 | Кольцо уплотнительное ГОСТ 9833-73 | |
| 9 | 5***9 | Толкатель | |
| 10 | 0***2 | Кольцо уплотнительное ГОСТ 9833-73 | |
| 11 | 5***2 | Штуцер | |
| 12 | 2***9 | Болт М6-6gх14 | |
| 13 | 5***0 | Крышка в сборе | |
| 14 | 5***0 | Диафрагма | |
| 15 | 0***2 | Кольцо | |
| 16 | 5***3 | Штуцер | |
| 17 | 0***2 | Кольцо уплотнительное ГОСТ 9833-73 | |
| 18 | 5***0 | Клапан предохранительный | |
| 19 | 8***0 | Пломба | |
| 20 | 2***9 | Шплинт-проволока 0,8х150 | |
| 21 | 5***1 | Пробка | |
| 22 | 1***0 | Прокладка 22х28х1 | |
| 23 | 5***4 | Стакан пружины | |
| 24 | 5***2 | Пробка | |
| 25 | 5***2 | Штифт | |
| 26 | 5***3 | Пружина | |
| 27 | 5***9 | Тарелка | |
| 28 | 5***8 | Клапан | |
| 29 | 5***3 | Штифт | |
| 30 | 5***6 | Втулка направляющая | |
| 31 | 5***7 | Пробка | |
| 32 | 2***2 | Шайба 8 пружинная | |
| 33 | 2***9 | Болт М8-6gх55 | |
| 35 | 5***1 | Штуцер | |
| 37 | 5***8 | Толкатель |
