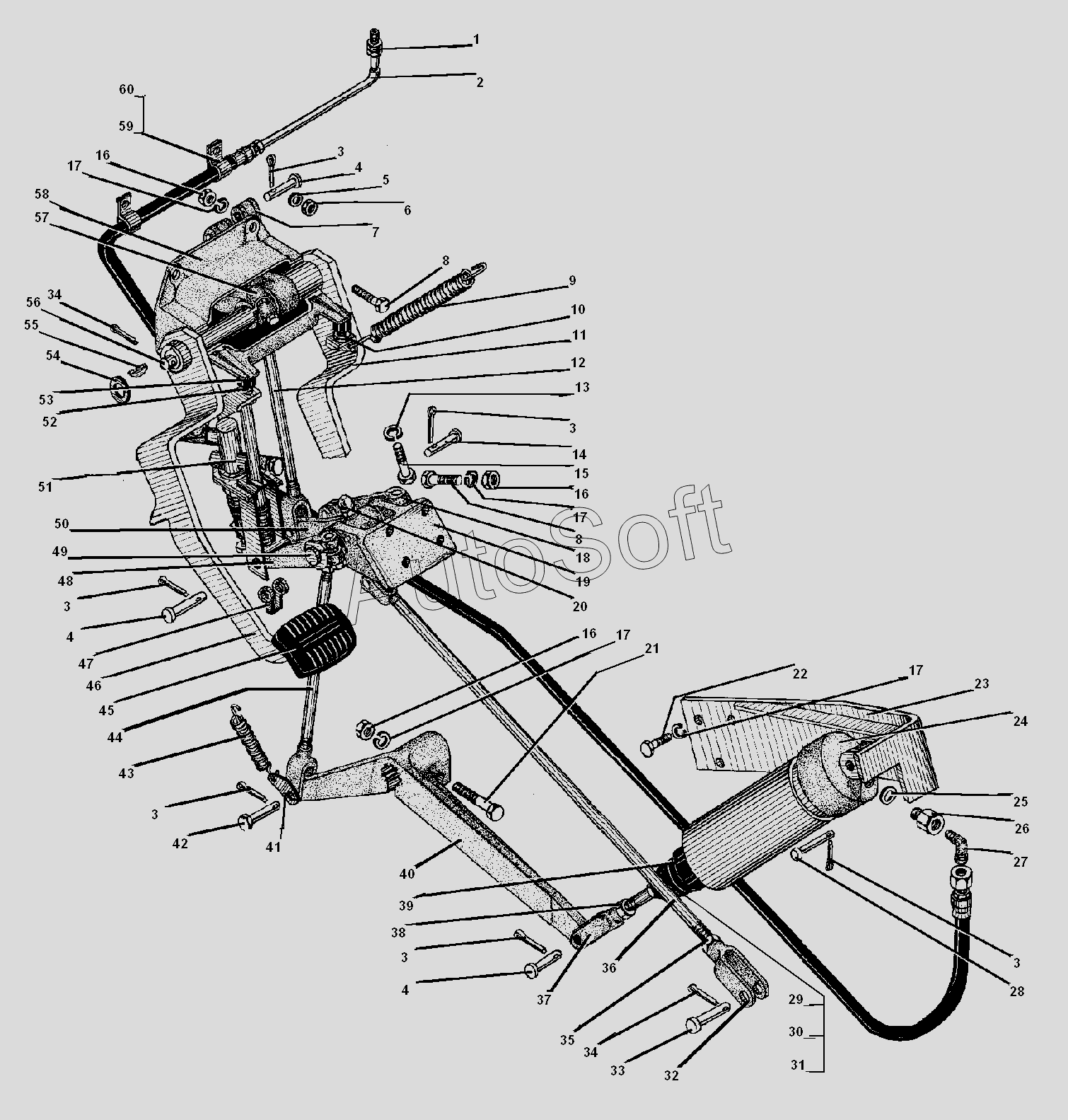

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Привод педалей диафрагменного сцепления и тормоза
46
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
16
16
2
3
3
3
3
3
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
1
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Штуцер М10х1 К1/8" | |
| 2 | 5***0 | Трубка | |
| 3 | 2***9 | Шплинт 3,2х16 | |
| 4 | 3***2 | Палец 10х28 | |
| 5 | 2***9 | Шайба 6 | |
| 6 | 2***9 | Гайка М6-6Н | |
| 7 | 5***6 | Рычаг вала педали тормоза | |
| 8 | 2***9 | Болт М10 | |
| 9 | 4***2 | Пружина оттяжная педали тормоза | |
| 10 | 2***9 | Гайка М8-6Н | |
| 11 | 5***0 | Педаль тормоза в сборе | |
| 12 | 4***2 | Тяга педали в сборе | |
| 13 | 2***2 | Шайба 8 пружинная | |
| 14 | 2***2 | Палец 10х40 | |
| 15 | 2***9 | Болт М8-6gх35 | |
| 16 | 2***9 | Гайка М10 | |
| 17 | 2***2 | Шайба 10 пружинная | |
| 18 | 5***0 | Рычаг привода | |
| 19 | 5***2 | Кронштейн в сборе | |
| 20 | 2***9 | Масленка 1.3 | |
| 21 | 2***9 | Болт М10-6gх50 | |
| 22 | 2***9 | Болт М10-6gх22 | |
| 23 | 5***0 | Кронштейн | |
| 24 | 5***5 | Цилиндр пневматический в сборе | |
| 25 | 4***4 | Прокладка | |
| 26 | 3***9 | Штуцер К1/8"-М12х1,5" | |
| 27 | 3***8 | Угольник | |
| 28 | 2***2 | Палец 8х48 | |
| 29 | 4***6 | Лента хомута 40 | |
| 30 | 4***2 | Пряжка хомута | |
| 31 | 4***2 | Шплинт | |
| 32 | 3***6 | Вилка тяги | |
| 33 | 2***2 | Палец 12х35 | |
| 34 | 2***9 | Шплинт 4х20 | |
| 35 | 2***9 | Гайка М12х1,25-6Н | |
| 36 | 4***5 | Тяга в сборе | |
| 37 | 3***5 | Вилка тяги | |
| 38 | 2***9 | Гайка М12х1,25-6Н | |
| 39 | 5***1 | Колпак защитный | |
| 40 | 5***0 | Рычаг вала вилки выключения сцепления | |
| 41 | 3***0 | Пластина | |
| 42 | 3***2 | Палец | |
| 43 | 4***9 | Пружина | |
| 44 | 5***0 | Тяга выключения сцепления | |
| 45 | 5***5 | Подушка | |
| 46 | 5***0 | Педаль сцепления в сборе | |
| 47 | 5***8 | Проставка | |
| 48 | 5***0 | Рычаг вала привода | |
| 49 | 5***0 | Вал привода выключения сцепления | |
| 50 | 5***8 | Рычаг управления тормозным краном в сборе | |
| 51 | 5***0 | Тяга с краном в сборе | |
| 52 | 4***1 | Наконечник регулировочный | |
| 53 | 4***1 | Буфер педали | |
| 54 | 2***9 | Шайба 14 | |
| 55 | 3***2 | Шпонка 22х9,5 сегментная | |
| 56 | 4***5 | Вал педали сцепления | |
| 57 | 5***0 | Рычаг вала педали сцепления | |
| 58 | 4***1 | Кронштейн педалей сцепления и тормоза в сборе | |
| 59 | 3***3 | Прокладка хомута | |
| 60 | 3***9 | Хомут крепления шланга |
