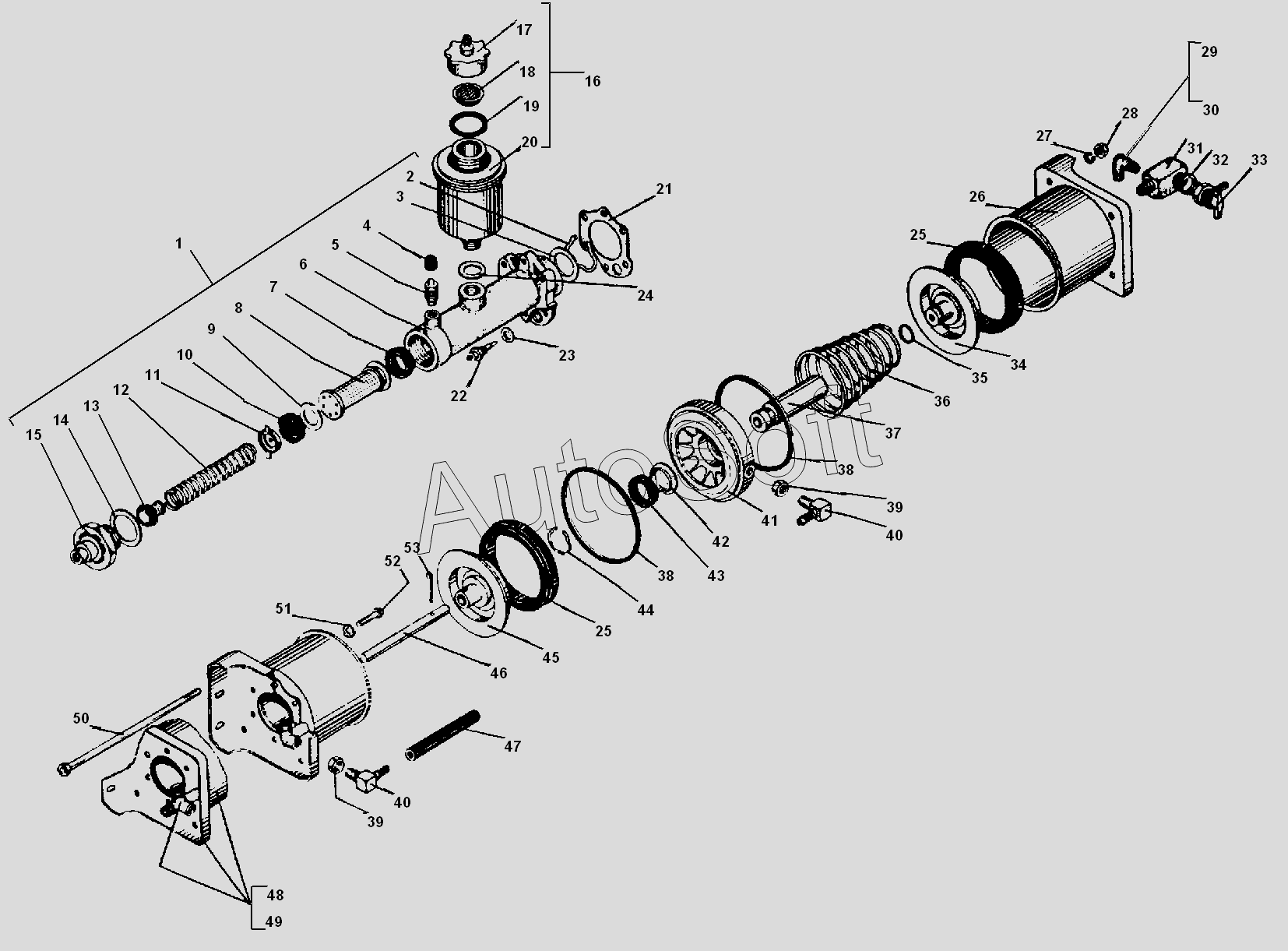

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Пневматический усилитель с главным тормозным цилиндром
40
40
28
29
30
31
32
33
34
35
36
37
38
38
39
39
27
41
42
43
44
45
46
47
48
49
50
51
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Цилиндр тормозов главный в сборе | |
| 2 | 3***1 | Кольцо стопорное | |
| 3 | 3***8 | Шайба поршня упорная | |
| 4 | 3***1 | Колпачок перепускного клапана | |
| 5 | 3***Б | Клапан перепускной | |
| 6 | 4***1 | Цилиндр главный | |
| 7 | 3***1 | Манжета наружная | |
| 8 | 3***9 | Поршень главного цилиндра | |
| 9 | 3***Б | Шайба поршня главного цилиндра | |
| 10 | 3***1 | Манжета уплотнительная поршня главного цилиндра внутренняя | |
| 11 | 3***Б | Держатель пружины | |
| 12 | 3***В | Пружина главного цилиндра | |
| 13 | 3***0 | Клапан главного цилиндра в сборе | |
| 14 | 3***3 | Кольцо уплотнительное | |
| 15 | 3***Б | Пробка главного цилиндра | |
| 16 | 4***2 | Бачок с сеткой в сборе | |
| 17 | 3***1 | Пробка бачка | |
| 18 | 3***0 | Сетка бачка в сборе | |
| 19 | 3***4 | Кольцо уплотнительное | |
| 20 | 3***8 | Бачок с крышкой в сборе | |
| 21 | 4***1 | Прокладка | |
| 22 | В***0 | Выключатель сигнализации неисправности тормозной системы | |
| 23 | 3***3 | Прокладка | |
| 24 | 3***4 | Прокладка уплотнительная | |
| 25 | 4***0 | Манжета в сборе | |
| 26 | 4***5 | Пневмоцилиндр задний в сборе | |
| 27 | 2***2 | Шайба 8 пружинная | |
| 28 | 2***9 | Гайка М8-6Н | |
| 29 | 3***6 | Угольник М20х1,5 КГ3/8" | |
| 30 | 3***7 | Штуцер | |
| 31 | 3***4 | Тройник М22х1,5 К3/8" | |
| 32 | 4***3 | Прокладка | |
| 33 | 1***2 | Клапан контрольного вывода | |
| 34 | 4***7 | Поршень задний | |
| 35 | 3***0 | Кольцо уплотнительное | |
| 36 | 3***1 | Пружина возвратная | |
| 37 | 4***2 | Шток | |
| 38 | 1***3 | Кольцо | |
| 39 | 3***9 | Гайка М14х1,5 | |
| 40 | 3***6 | Угольник проставки | |
| 41 | 3***0 | Проставка усилителя | |
| 42 | 3***2 | Кольцо опорное | |
| 43 | 3***1 | Манжета пневматически усилителя тормозов в сборе | |
| 44 | 4***7 | Кольцо пружинное | |
| 45 | 4***6 | Поршень передний | |
| 46 | 3***0 | Толкатель | |
| 47 | 3***Б | Шланг | |
| 48 | 4***2 | Пневмоцилиндр передний первый в сборе | |
| 49 | 4***3 | Пневмоцилиндр передний второй в сборе | |
| 50 | 4***1 | Стяжка в сборе | |
| 51 | 2***9 | Шайба 8,5 | |
| 53 | 2***9 | Шплинт 3,2х32 |
