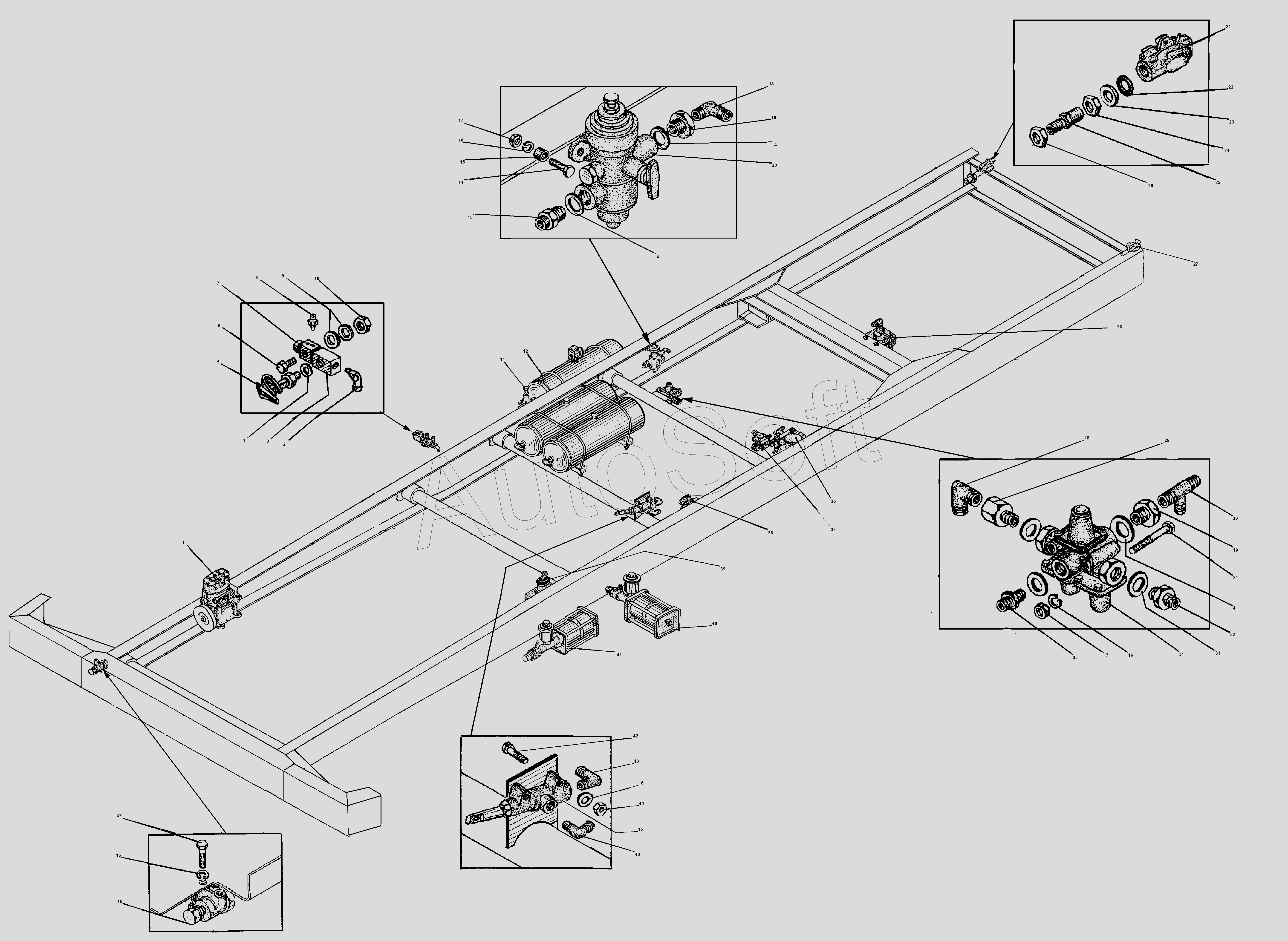

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30 (2010). Установка агрегатов гидропневматического привода рабочих тормозов
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
43
44
45
46
47
13
2
3
4
4
4
4
5
6
7
8
9
10
11
12
1
14
15
16
16
16
16
17
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Компрессор | |
| 2 | 3***0 | Угольник М14х1,5 КГ1/4" | |
| 3 | 3***9 | Переходник К1/4" | |
| 4 | 4***3 | Прокладка | |
| 5 | 1***0 | Клапан контрольного вывода | |
| 6 | 2***9 | Пробка КГ1/8" | |
| 7 | 5***5 | Крестовина разбора воздуха | |
| 8 | 3***9 | Штуцер М10х1 К1/8" | |
| 9 | 2***9 | Шайба 16 | |
| 10 | 2***9 | Гайка М16х1,5-6Н | |
| 11 | 1***3 | Клапан защитный одинарный в сборе | |
| 12 | 3***3 | Баллон воздушный в сборе | |
| 13 | 3***9 | Штуцер М20х1,5-М22х1,5-К3/8" | |
| 14 | 2***9 | Болт М8-6gх60 | |
| 15 | 5***2 | Кронштейн | |
| 16 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***9 | Гайка М8-6Н | |
| 18 | 3***6 | Угольник М20х1,5 КГ3/8" | |
| 19 | 4***8 | Пробка | |
| 20 | 1***0 | Регулятор давления в сборе | |
| 21 | 1***0 | Головка соединительная автоматическая | |
| 22 | 3***0 | Кольцо уплотнительное | |
| 23 | 3***6 | Шайба | |
| 24 | 3***9 | Гайка М22х1,5 | |
| 25 | 5***0 | Штуцер | |
| 26 | 2***9 | Гайка М16х1,5-6Н | |
| 27 | 1***0 | Головка соединительная автоматическая | |
| 28 | 1***6 | Регулятор тормозных сил | |
| 29 | 3***3 | Пробка | |
| 30 | 3***3 | Тройник М16х1,5-М20х1,5-К3/8" | |
| 31 | 2***9 | Болт М8-6gх65 | |
| 32 | 3***7 | Штуцер М16х1,5-М20х1,5 | |
| 33 | 5***4 | Прокладка | |
| 34 | 1***0 | Клапан защитный тройной в сборе | |
| 35 | 3***3 | Штуцер М16х1,5-М16х1,5 | |
| 36 | 1***5 | Клапан управления тормозами прицепа | |
| 37 | 1***5 | Клапан защитный в сборе | |
| 38 | 1***7 | Клапан двухмагистральный | |
| 39 | 1***4 | Кран тормозной в сборе | |
| 40 | 5***2 | Усилитель тормоза пневматический | |
| 41 | 5***2 | Усилитель тормоза пневматический же | |
| 42 | 2***9 | Болт М8-6gх40 | |
| 43 | 3***9 | Угольник М16х1,5 К3/8" | |
| 44 | 2***9 | Гайка М8-6Н | |
| 45 | 4***8 | Кран управления | |
| 46 | 3***0 | Клапан буксирный в сборе | |
| 47 | 2***9 | Болт М8-6gх16 |
