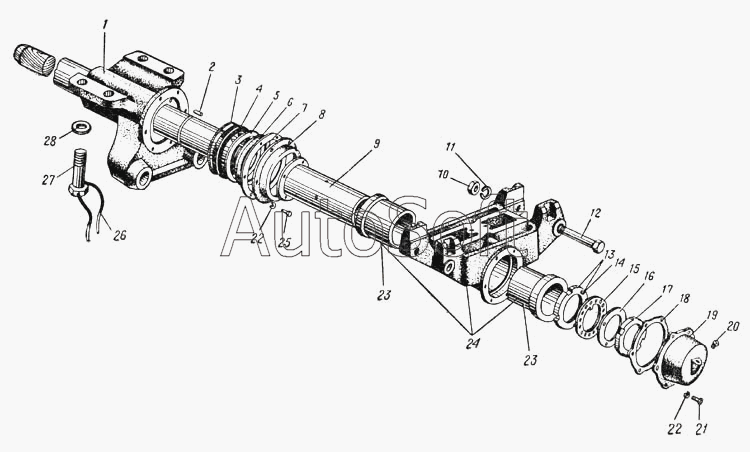

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Балансир задней подвески (Рис. 69)
20
11
12
13
14
15
16
17
18
19
10
21
22
22
23
23
24
25
26
27
28
2
1
3
4
5
6
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201585-П29 | 2***9 | Болт М14-6gх30 | |
| 252016-П | 2***П | Шайба 14 | |
| 252138-П9 | 2***9 | Шайба пружинная 14 | |
| 256909-П | 2***П | Заклепка 14х52 | |
| 375-2918094 | 3***4 | Корпус сальников в сборе | |
| 375-2918154 | 3***4 | Кронштейн задней подвески правый | |
| 375-2918155 | 3***5 | Кронштейн задней подвески левый | |
| 377-2918154 | 3***4 | Кронштейн задней подвески правый | |
| 377-2918155 | 3***5 | Кронштейн задней подвески левый | |
| 1 | 3***В | Кронштейн оси со штифтами в сборе | |
| 2 | 2***П | Штифт 10х22 | |
| 3 | 3***1 | Пружина сальника | |
| 4 | 3***4 | Манжета сальника | |
| 5 | 3***7 | Кольцо корпуса сальников | |
| 6 | 3***6 | Кольцо уплотнительное | |
| 7 | 3***3 | Прокладка уплотнительная | |
| 8 | 3***3 | Сальник в сборе | |
| 8 | 3***5 | Корпус сальников | |
| 9 | 3***Б | Втулка оси балансира | |
| 10 | 2***9 | Гайка М20х1,5-6Н | |
| 11 | 2***9 | Шайба 20 пружинная | |
| 12 | 3***9 | Болт М20х138 в сборе | |
| 13 | 3***1 | Гайка балансира со штифтом в сборе | |
| 14 | 1***2 | Штифт | |
| 15 | 3***4 | Шайба стопорная | |
| 16 | 3***5 | Шайба отгибная | |
| 17 | 3***А | Контргайка балансира | |
| 18 | 3***8 | Прокладка уплотнительная | |
| 19 | 3***Б | Колпак балансира | |
| 20 | 2***9 | Пробка РК3/8" | |
| 21 | 2***9 | Болт М8-6gх22 | |
| 22 | 2***9 | Шайба пружинная 8 | |
| 23 | 3***Б | Втулка упорная балансира | |
| 24 | 3***В | Балансир задней подвески со втулками в сборе | |
| 25 | 2***9 | Винт М8х20 | |
| 26 | 2***1 | Шплинт-проволока | |
| 27 | 3***8 | Болт М24х70 крепления кронштейна оси | |
| 28 | 3***9 | Шайба 25 |
