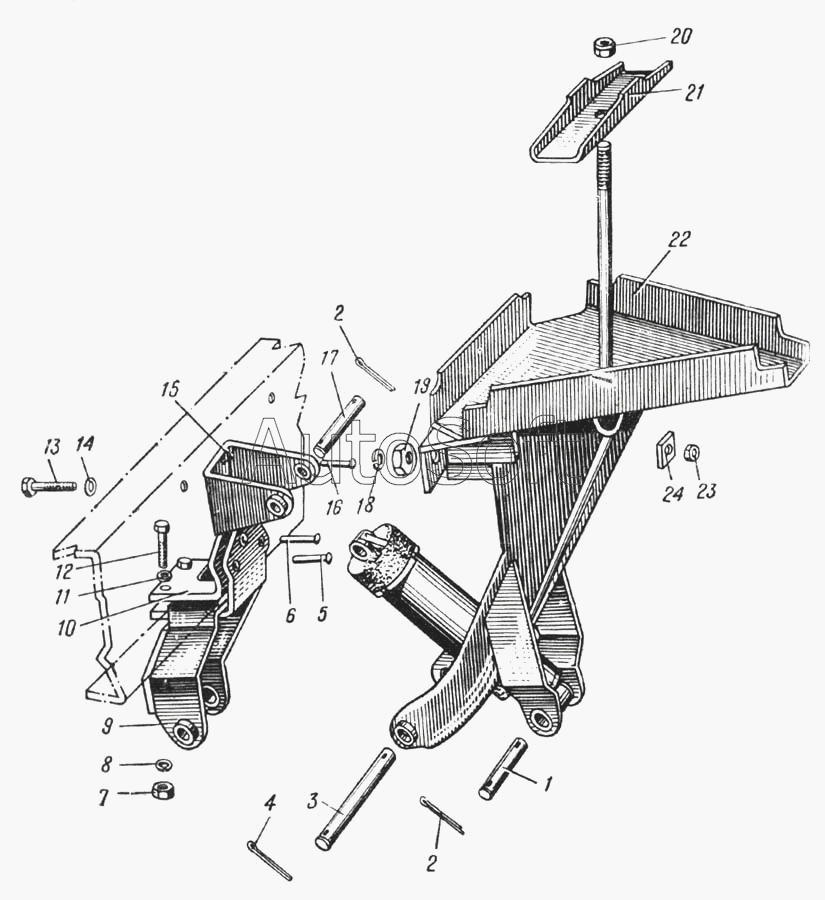

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Держатель запасного колеса автомобиля Урал-377 (Рис. 82)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Ось гидроподъемника нижняя | |
| 2 | 2***9 | Шплинт 5х40 | |
| 3 | 3***4 | Ось откидного кронштейна | |
| 4 | 2***9 | Шплинт 5х40 | |
| 5 | 2***П | Заклепка 12х45 | |
| 6 | 2***П | Заклепка 14х38 | |
| 7 | 2***9 | Гайка М10 | |
| 8 | 2***9 | Шайба пружинная 10 | |
| 9 | 3***0 | Кронштейн в сборе | |
| 10 | 3***7 | Усилитель кронштейна | |
| 11 | 2***9 | Шайба 10 | |
| 12 | 2***9 | Болт М10-6gх50 | |
| 13 | 3***9 | Болт М16х65 | |
| 14 | 2***9 | Шайба 16 | |
| 15 | 3***8 | Кронштейн гидроподъемника запасного колеса в сборе | |
| 16 | 2***П | Заклепка 12х35 | |
| 17 | 3***3 | Ось гидроподъемника верхняя | |
| 18 | 2***9 | Шайба 16 пружинная | |
| 19 | 3***9 | Гайка М16 | |
| 20 | 3***Б | Гайка наружная (правая резьба) | |
| 21 | 3***1 | Накладка запасного колеса | |
| 22 | 3***5 | Кронштейн откидной в сборе | |
| 23 | 2***9 | Гайка М16х1,5-6Н | |
| 24 | 3***5 | Шайба упорная |
