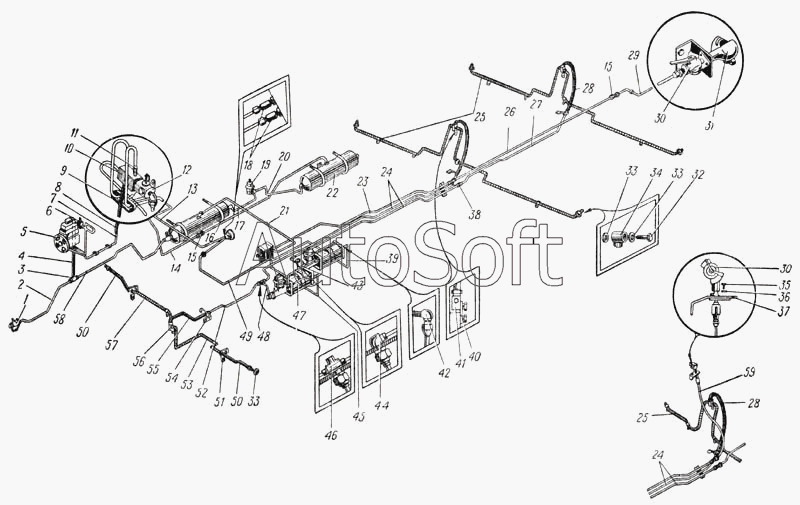

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Схема пневмогидравлических тормозов автомобиля Урал-375Д (Рис. 94)
30
30
39
38
37
36
35
34
33
33
33
32
31
40
29
28
28
27
26
25
25
24
24
23
22
21
50
50
59
58
57
56
55
54
53
52
51
20
49
48
47
46
45
44
43
42
41
1
10
19
18
17
16
15
15
14
13
12
11
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201419-П29 | 2***9 | Болт М6 | |
| 201457-П29 | 2***9 | Болт М8-6gх22 | |
| 250563-П29 | 2***9 | Гайка М18х1,5-6Н | |
| 250636-П29 | 2***9 | Гайка М16х1,5-6Н | |
| 252134-П9 | 2***9 | Шайба пружинная 6 | |
| 252140-П9 | 2***9 | Шайба пружинная 18 | |
| 252155-П9 | 2***9 | Шайба пружинная 8 | |
| 252159-П9 | 2***9 | Шайба пружинная 16 | |
| 256838-П | 2***П | Заклепка 10х24 | |
| 256840-П | 2***П | Заклепка 10х28 | |
| 339040-П | 3***П | Угольник М14х1,5 К1/4" | |
| 339046-П | 3***П | Угольник конечный М20х1,5 К3/8" | |
| 339049-П | 3***П | Штуцер К1/2"-М16х1,5 | |
| 339058-П | 3***П | Втулка 34 проходная | |
| 339158-П29 | 3***9 | Скоба крепления воздухопровода | |
| 339232-П | 3***П | Угольник тормозного крана М16х1,5 К1/2" | |
| 339434-П29 | 3***9 | Хомут | |
| 375-3506094 | 3***4 | Кронштейн тройника | |
| 377С-3506208-А | 3***А | Воздухопровод от тормозного крана к соединительной головке в сборе | |
| Н-202 | Н***2 | Втулка проходная уплотнительная | |
| 1 | 3***0 | Клапан буксирный в сборе | |
| 2 | 3***2 | Воздухопровод от тройника к буксирному клапану в сборе | |
| 3 | 3***П | Тройник М20х1,5 М14х1,5 | |
| 4 | 3***0 | Шланг компрессора в сборе | |
| 5 | 1***9 | Компрессор с транспортными деталями в сборе (без регулятора давления)(только для запасных частей) | |
| 6 | 1***2 | Регулятор давления в сборе | |
| 7 | 3***В | Воздухопровод к регулятору давления в сборе | |
| 8 | 3***9 | Шланг гибкий в сборе | |
| 9 | 3***2 | Кольцо уплотнительное | |
| 10 | 3***5 | Крестовина разбора воздуха | |
| 11 | 3***9 | Штуцер М10х1 К1/8" | |
| 12 | 2***Б | Кран отбора воздуха в сборе | |
| 13 | 3***5 | Воздухопровод к верхнему штуцеру манометра в сборе | |
| 14 | 3***0 | Воздухопровод от крестовины ко второму воздушному баллону первый в сборе | |
| 15 | 3***П | Штуцер М16х1 | |
| 16 | 3***1 | Воздухопровод от крестовины ко второму воздушному баллону второй в сборе | |
| 17 | 3***0 | Воздухопровод от первого воздушного баллона к междубаллонному редуктору в сборе | |
| 18 | 3***9 | Штуцер М10х1 манометра | |
| 19 | 3***А | Редуктор междубаллонный в сборе | |
| 20 | 3***Б | Воздухопровод от междубаллонного редуктора ко второму воздушному баллону в сборе | |
| 21 | 3***0 | Воздухопровод от первого воздушного баллона к тормозному крану | |
| 22 | 3***5 | Баллон воздушный в сборе | |
| 23 | 3***0 | Воздухопровод от тормозного крана к соединительной головке первый в сборе | |
| 24 | 3***0 | Трубопровод от тройника к тормозам среднего (заднего) моста в сборе | |
| 25 | 3***2 | Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе | |
| 26 | 3***Г | Воздухопровод от тормозного крана к соединительной головке второй в сборе | |
| 27 | 3***Б | Трубопровод от тройника к тормозам заднего моста второй в сборе | |
| 28 | 3***1 | Шланг гибкий в сборе | |
| 29 | 3***8 | Воздухопровод от тормозного крана к соединительной головке третий в сборе | |
| 30 | 2***0 | Кран разобщительный в сборе | |
| 31 | 2***2 | Головка соединительная в сборе | |
| 32 | 5***2 | Болт соединительный | |
| 33 | 5***3 | Прокладка | |
| 34 | 3***2 | Муфта соединительная | |
| 35 | 2***9 | Болт М6-6gх16 | |
| 36 | 2***9 | Шайба пружинная 6 | |
| 37 | 3***0 | Фланец крепления разобщительного крана и соединительной головки | |
| 38 | 3***П | Штуцер переходной М12х1 | |
| 39 | 3***0 | Воздухопровод от тормозного крана ко второму пневмоусилителю в сборе | |
| 40 | 3***7 | Кронштейн тройника | |
| 41 | 3***1 | Тройник трубопроводов | |
| 42 | 3***П | Угольник конечный М20х1,5 К3/8" | |
| 43 | 3***Б | Трубопровод ко второму главному тормозному цилиндру в сборе | |
| 44 | 3***7 | Угольник трубопровода | |
| 45 | 3***2 | Воздухопровод от тормозного крана к первому пневмоусилителю в сборе | |
| 46 | 3***1 | Тройник центральный трубопроводов | |
| 47 | 3***В | Агрегат силовой с главным тормозным цилиндром первый в сборе | |
| 48 | 3***4 | Трубопровод к первому главному тормозному цилиндру в сборе | |
| 49 | 3***0 | Воздухопровод к нижнему штуцеру манометра в сборе | |
| 50 | 3***А | Шланг гибкий в сборе | |
| 51 | 3***9 | Кронштейн крепления шланга | |
| 52 | 3***2 | Трубопровод от центрального тройника к передним тормозам в сборе | |
| 53 | 3***Б | Трубопровод от тройника к левому переднему тормозу в сборе | |
| 54 | 3***8 | Угольник гибкого шланга | |
| 55 | 3***А | Шланг гибкий в сборе | |
| 56 | 3***1 | Тройник трубопроводов | |
| 57 | 3***Б | Трубопровод от тройника к правому переднему тормозу в сборе | |
| 58 | 3***Б | Воздухопровод от тройника к первому воздушному баллону в сборе | |
| 59 | 3***1 | Воздухопровод от тормозного крана к соединительной головке второй в сборе |
