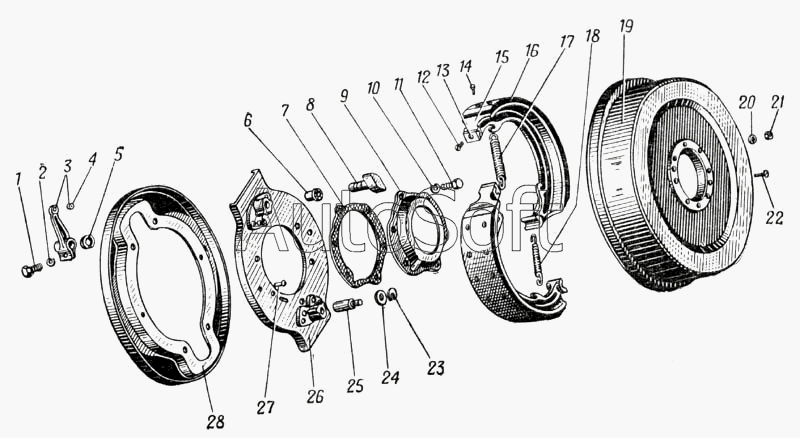

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Ручной тормоз (Рис. 96)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 375-3507005 | 3***5 | Щит ручного тормоза с кронштейнами, осью и втулкой в сборе | |
| 375-3507015-В | 3***В | Колодка ручного тормоза в сборе | |
| 1 | 2***9 | Болт М10х38 | |
| 2 | 2***9 | Шайба пружинная 10 | |
| 3 | 3***5 | Рычаг регулировочный в сборе | |
| 4 | 3***2 | Втулка рычага | |
| 5 | 3***1 | Кольцо упорное | |
| 6 | 3***6 | Втулка разжимного кулака | |
| 7 | 3***3 | Прокладка маслоотражателя | |
| 8 | 3***0 | Кулак разжимной | |
| 9 | 3***2 | Маслоотражатель | |
| 10 | 2***9 | Шайба пружинная 10 | |
| 11 | 3***9 | Болт М10х25 | |
| 12 | 2***9 | Винт М8-6gх22 | |
| 13 | 3***4 | Сухарь колодки | |
| 14 | Н***8 | Заклепка 4,6х12 | |
| 15 | 3***В | Колодка ручного тормоза | |
| 16 | 3***В | Накладка фрикционная | |
| 17 | 3***8 | Пружина стяжная колодок верхняя | |
| 18 | 3***7 | Пружина стяжная колодок нижняя | |
| 19 | 3***В | Барабан ручного тормоза | |
| 20 | 2***9 | Шайба пружинная 10 | |
| 21 | 2***9 | Гайка М10х1-6Н | |
| 22 | 2***9 | Винт М8х20 | |
| 23 | 1***3 | Скоба оси | |
| 24 | 2***П | Шайба 23 | |
| 25 | 3***В | Ось колодок | |
| 26 | 3***6 | Щит ручного тормоза с кронштейнами в сборе | |
| 27 | 2***П | Заклепка 6х16 | |
| 28 | 3***4 | Отражатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
